Garant mLevel Bedienungsanleitung
Workstation
Inhaltszusammenfassung für Garant mLevel

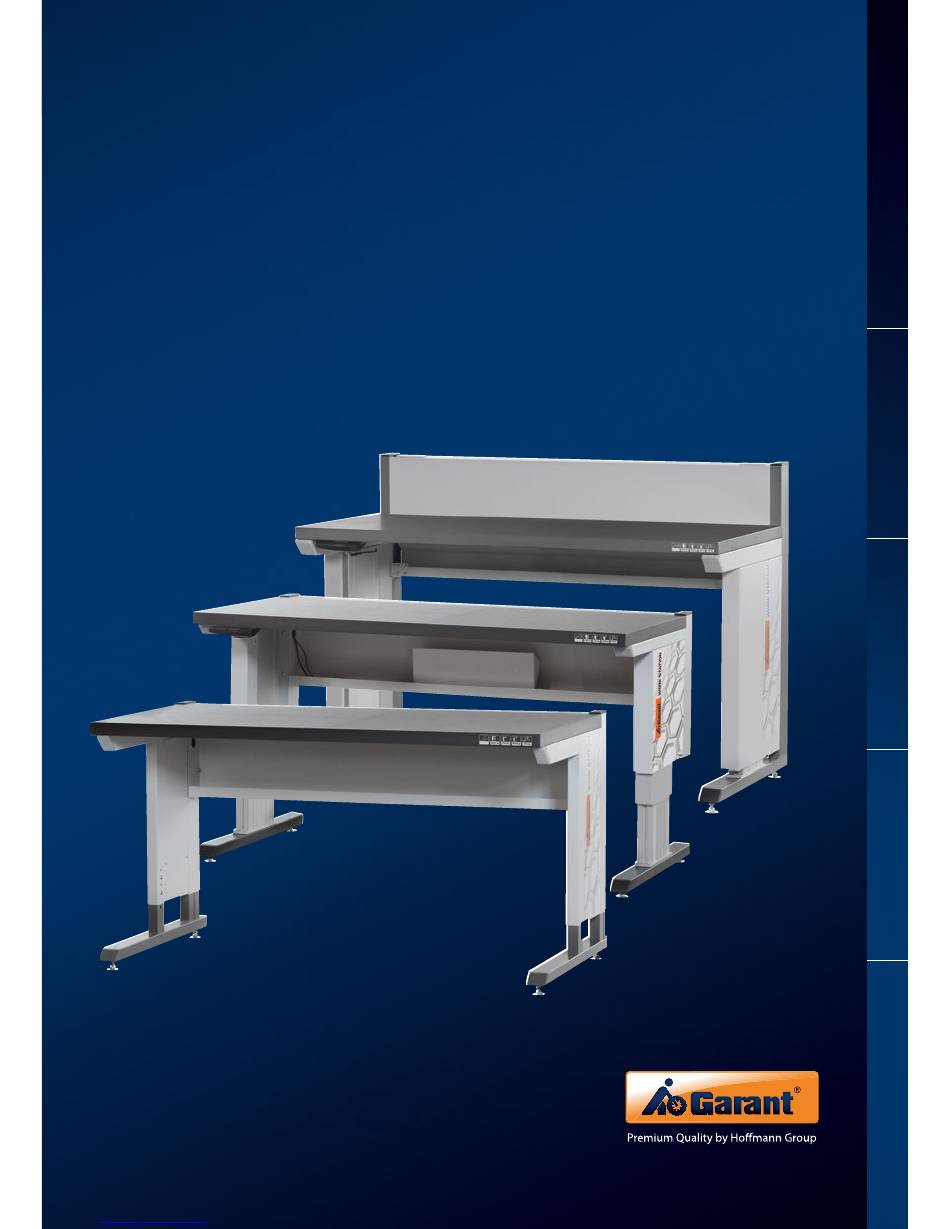

- Seite 1 GARANT Workstation mLevel, eLevel & eLevel+ Bedienungsanleitung / User manual / Manual de instrucciones Manuel d‘utilisation / Manuale d‘uso Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 3: Inhaltsverzeichnis
Bestimmungsgemäße Verwendung ....................5 2.3. Grundlage eines einwandfreien und sicheren Betriebes des Hubtisches ......6 2.4. Benötigtes Werkzeug und Material ......................6 Montage mLevel ...................... 7 Demontage ........................ 7 Verwendung ......................7 Bedienpanel eLevel / eLevel+ ................8 Funktionen eLevel / eLevel+ ................8 7.1. -
Seite 4: Zu Diesem Dokument
Zu diesem Dokument 1.1. Symbole und Darstellungsmittel Warnhinweise In dieser Anleitung werden Warnhinweise verwendet, um Sie vor Sach- und Personenschäden zu warnen. Lesen und beachten Sie diese Warnhinweise immer. Befolgen Sie alle Maßnahmen, die mit dem Warnsymbol und Warnwort gekennzeichnet sind. Warnsymbol Warnwort Bedeutung... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Gebrauchsanweisung lesen, beachten, für späteres Nachschlagen aufbewahren und am Arbeitstisch jederzeit verfügbar halten. 2.1. Transport, Lagerung und Montage Nur geeignete Lasthebemittel für den Transport der Tische zum Aufstellort verwenden. Transportwege absichern. Temperatur: –20 °C bis +60° Luftfeuchtigkeit: max. 95% ACHTUNG: Den Arbeitstisch immer in der untersten Stellung transportieren! Schutzschuhe und Schutzhelm tragen. -
Seite 6: Grundlage Eines Einwandfreien Und Sicheren Betriebes Des Hubtisches
2.3. Grundlage eines einwandfreien und sicheren Betriebes des Hubtisches Fachgerechte Aufstellung und Justierung des Arbeitstisches mittels den unten angebrachten Höhenverstellschrauben. Arbeitstisch muss entsprechend ausnivelliert werden um mögliche Beschädigungen der Hubsäulen zu verhindern und einen sicheren Betrieb zu gewährleisten. Anwender ist verpflichtet den Arbeitstisch nur im einwandfreien Zustand zu betreiben. -
Seite 7: Montage Mlevel
Montage mLevel Bei der manuell einstellbaren Workstation kann die Arbeitshöhe des Arbeitstisches zwischen 750 – 1000 mm im Raster von 25mm eingestellt werden. Hierzu wird der Arbeitstisch an der Platte mittig angehoben und an den Fußteilen an der Innenseite und hinten jeweils die zwei Schrauben heraus gedreht. -
Seite 8: Bedienpanel Elevel / Elevel
Bedienpanele eLevel / eLevel+ Funktionen eLevel / eLevel+ 7.1. Steuerung initialisieren Die Steuerung wird initialisiert indem Sie die Tasten AUF 1 und AB 1 gleich- zeitig drücken und gedrückt halten. Die Antriebe fahren dadurch nach unten bis zum mechanischen Endanschlag und schalten dann automatisch ab. Im Anschluss lassen Sie die Tasten dann wieder los. -
Seite 9: Gespeicherte Einstellungen
7.4. Gespeicherte Einstellungen Drücken Sie die entsprechende Taste M1, M2 oder M3 so lange, bis die entsprechende Position erreicht ist und sich die Antriebe abschalten. Warn- und Fehlermeldungen eLevel / eLevel+ Über das Display des Handschalters können die Warn- und Fehler- meldungen angezeigt werden. - Seite 10 Code Ursache Fehlerbeseitigung A 102 Zweihandbedie- An der Steuerung ist ein zweiter Handschalter nung, Sperre mit nur einer Taste angeschlossen. Sie müssen diese Taste gleichzeitig mit AUF 1 oder der AB 1 Taste drücken um die Fahrt freizugeben. A 103 Zweihandbedie- Die Steuerung ist für den Betrieb mit einem nung, Taste fehlt...
-
Seite 11: Instandhaltung
Instandhaltung Regelmäßig alle Komponenten und Verschraubungen des Arbeits- tisches auf festen Sitz, Unversehrtheit und Funktion prüfen. Bei Schäden am Arbeitstisch, an Komponenten und Zubehörteilen sowie bei Einschränkungen der Sicherheit: Arbeitstisch sperren und gegen Verwendung sichern. „ Schäden sofort beheben lassen. „... -
Seite 12: Technische Daten
14. Technische Daten 14.1. Umgebungsbedingungen Die folgenden Empfehlungen sollten Sie möglichst befolgen, damit eine gleichbleibende Leistung des Gerätes bei minimalem Wartungsaufwand gewährleistet werden kann. 14.2. Betrieb Temperatur: +10 °C bis +40° Betriebsart: 10% (S3); 1 min EIN, 9 min AUS Umfeld: nur für trockene Räume Artikel max. -
Seite 13: Einbauerklärung Nur Für Elevel Und Elevel
15. Einbauerklärung nur für eLevel und eLevel+ Verbaute Produkte, wie Teleskophubs / Steuereinheiten / Handtaster entsprechen der geltenden Richtlinie 2006/42/EG Maschinenrichtlinie. Die angewandten Normen sind EN 12100-1 und EN 12100-2. Die unvoll- ständige Maschine darf erst in Betrieb genommen werden, wenn gegebenenfalls festgestellt wurde, dass die Maschine, in die die unvollständige Maschine eingebaut werden soll, den Bestimmungen dieser Richtlinie entspricht. - Seite 59 www.hoffmann-group.com Downloaded from www.Manualslib.com manuals search engine...
- Seite 60 www.hoffmann-group.com Downloaded from www.Manualslib.com manuals search engine...
