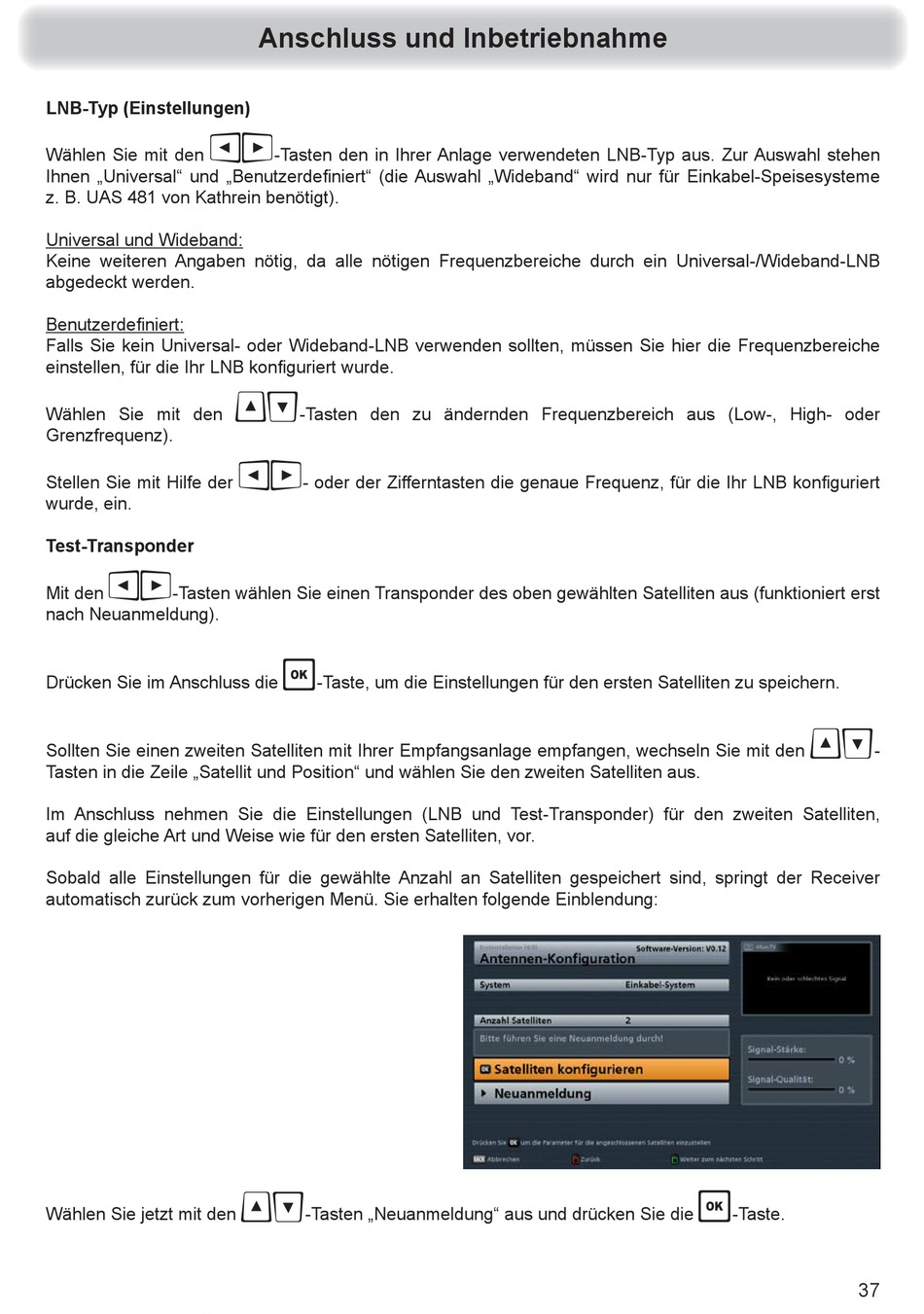

Kathrein UFS 904sw Betriebsanleitung Seite 37

Anschluss und Inbetriebnahme
LNB-Typ (Einstellungen)

Wählen Sie mit den -Tasten den in Ihrer Anlage verwendeten LNB-Typ aus. Zur Auswahl stehen
Ihnen „Universal" und „Benutzerdefi niert" (die Auswahl „Wideband" wird nur für Einkabel-Speisesysteme
z. B. UAS 481 von Kathrein benötigt).
Universal und Wideband:
Keine weiteren Angaben nötig, da alle nötigen Frequenzbereiche durch ein Universal-/Wideband-LNB
abgedeckt werden.
Benutzerdefi niert:
Falls Sie kein Universal- oder Wideband-LNB verwenden sollten, müssen Sie hier die Frequenzbereiche
einstellen, für die Ihr LNB konfi guriert wurde.

Wählen Sie mit den -Tasten den zu ändernden Frequenzbereich aus (Low-, High- oder
Grenzfrequenz).

Stellen Sie mit Hilfe der - oder der Zifferntasten die genaue Frequenz, für die Ihr LNB konfi guriert
wurde, ein.
Test-Transponder

Mit den -Tasten wählen Sie einen Transponder des oben gewählten Satelliten aus (funktioniert erst
nach Neuanmeldung).

Drücken Sie im Anschluss die -Taste, um die Einstellungen für den ersten Satelliten zu speichern.

Sollten Sie einen zweiten Satelliten mit Ihrer Empfangsanlage empfangen, wechseln Sie mit den -
Tasten in die Zeile „Satellit und Position" und wählen Sie den zweiten Satelliten aus.
Im Anschluss nehmen Sie die Einstellungen (LNB und Test-Transponder) für den zweiten Satelliten,
auf die gleiche Art und Weise wie für den ersten Satelliten, vor.
Sobald alle Einstellungen für die gewählte Anzahl an Satelliten gespeichert sind, springt der Receiver
automatisch zurück zum vorherigen Menü. Sie erhalten folgende Einblendung:
 
Wählen Sie jetzt mit den -Tasten „Neuanmeldung" aus und drücken Sie die -Taste.
37
