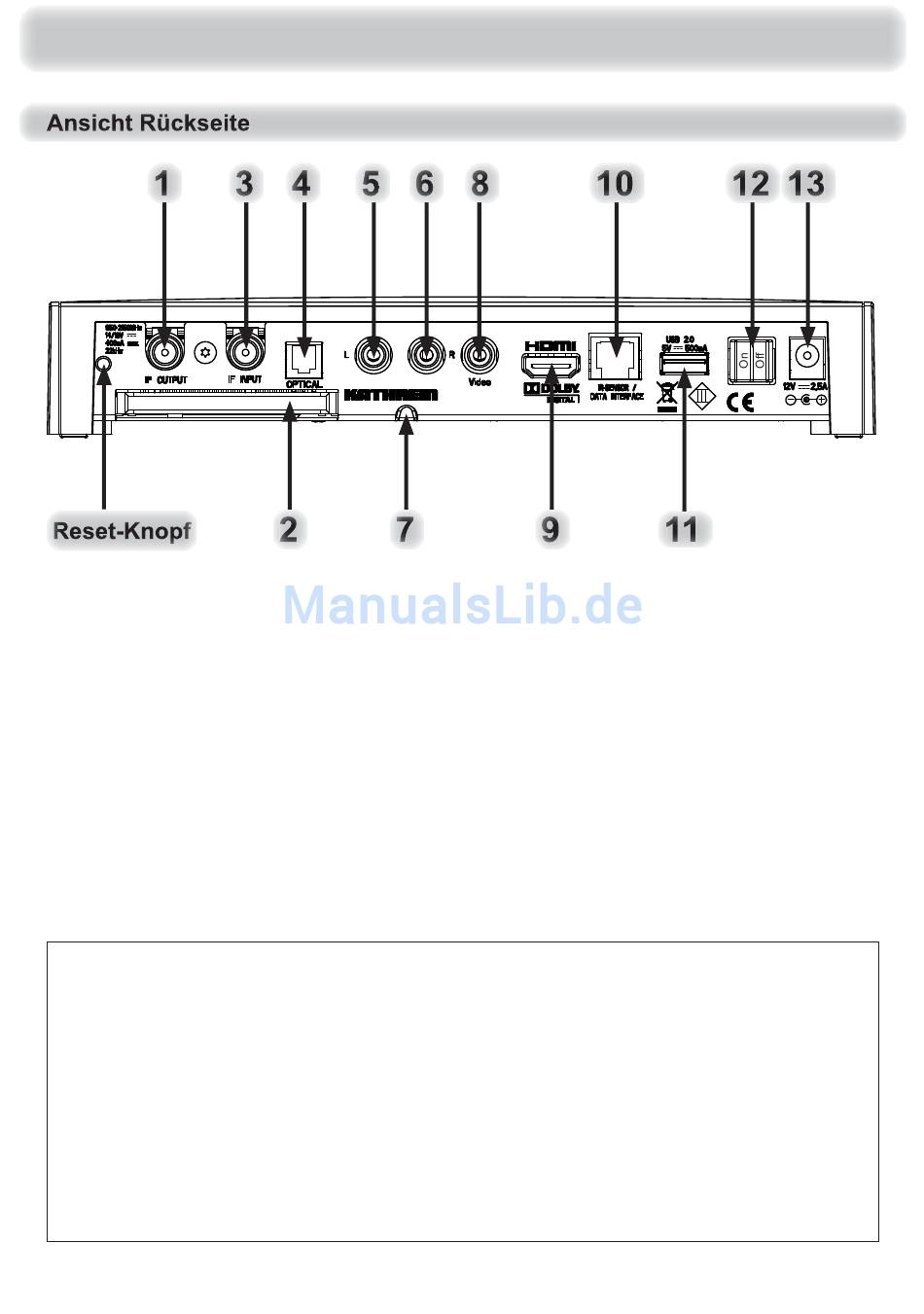

Reset-Knopf nur für Service-Zwecke!
1. LNB-Durchschleifausgang
2. Common Interface zur Aufnahme von einem
CA-Modul für Pay-TV-Karten
3. LNB-Eingang
4. Optischer Digital-Datenstrom-Ausgang
(SPDIF/Sony Philips
Format) für Dolby Digital AC 3 Audio
5/6. Audio-Ausgänge (L/R) Cinch-Buchsen
1 ) CA-Module und Smartcards sind nicht im Lieferumfang enthalten
2 ) Es fi ndet keine komplette Trennung vom Stromnetz statt (siehe Kapitel „Sicherheitshinweise - Wichtige Hinweise", „Längere
Abwesenheit, Gewitter, Zugänglichkeit Netzstecker")
Der Geräte-Aufkleber des UFS 904sw befi ndet sich an der Unterseite des Gerätes.
Auf ihm sind u.a. folgende Informationen abgedruckt:
- die genaue Bezeichnung (z. B. UFS 904sw)
- die Bestellnummer und
- die Seriennummer des Gerätes.
Diese Informationen werden von Ihnen für den Betrieb des Gerätes nicht benötigt. Sollte es aber
wider erwarten zu einem Gewährleistungsfall kommen und Sie die Verpackung des Receivers
nicht zur Hand haben, können Sie die o.g. Informationen des Gerätes von diesem Aufkleber
ablesen.
12
Anschluss und Inbetriebnahme
1)
Digital Interface
7. Kabelführung für Infrarot-Sensor
8. Video-Ausgang (FBAS)
9. HDMI-Anschluss
10. Daten-Schnittstelle (für Service/IR-Sensor)
11. 1 x USB 2.0-Buchse (USB-A-Stecker)
12. Ein-/Ausschalter
„Ein (On)", Schalter-Stellung rechts „Aus
(Off)"
13. Anschluss Spannungsversorgung (12 V)
2) (Schalter-Stellung links
