PIKO 55274 Bedienungsanleitung

Analoge Programmierung mit dem PIKO Stellpult #55262
Schließen Sie das Stellpult wie folgt am Weichendecoder an:
Ablauf der Programmierung:
1. Drücken Sie die Programmiertaste am Decoder. Diese leuchtet nun dauerhaft und der Decoder befindet sich im Programmiermodus.
2. Betätigen Sie eine der roten Tasten. Dies wird die „Servoadresse" 1 bis 4. Der Decoder quittiert dies mit einem kurzen Zucken des Servos.
3. Legen Sie mit [+] oder [-] die erste Anschlagposition fest
4. Bestätigen Sie die erste Position mit „OK"
5. Legen Sie mit Hilfe von [+] und [-] die zweite Anschlagposition fest und bestätigen ebenfalls mit „OK".
6. Der Servo pendelt nun zwischen beiden Anschlägen dauerhaft hin und her. Mit Hilfe von [+] und [-] kann nun die gewünschte
Stellgeschwindigkeit eingestellt werden.
7. Bestätigen Sie erneut mit „OK". Die Programmierung ist abgeschlossen und die Einstellungen werden dauerhaft gespeichert.
CV-Tabelle (Configuration Variables) des PIKO Decoders für Servo-Antriebe
Konfiguration des Decoders
CV Beschreibung
112 Softwareversion (Der verwendete Prozessor kann upgedatet werden)
113 Herstellerkennung
Decoder Konfiguration
119
Bit 0=0 Spannung Ausgang 1 nur bei Servobewegung eingeschaltet
Bit 0=1 Spannung Ausgang 1 immer eingeschaltet
Bit 1=0 Spannung Ausgang 2 nur bei Servobewegung eingeschaltet
Bit 1=1 Spannung Ausgang 2 immer eingeschaltet
Bit 2=0 Spannung Ausgang 3 nur bei Servobewegung eingeschaltet
Bit 2=1 Spannung Ausgang 3 immer eingeschaltet
Bit 3=0 Spannung Ausgang 4 nur bei Servobewegung eingeschaltet
Bit 3=1 Spannung Ausgang 4 immer eingeschaltet
* kennzeichnet ab Werk eingestellte Werte.
Konfiguration der Servoausgänge
CVs für Servoausgang
Beschreibung
1 2 3 4
120 130 140 150 1. Adresse High-Byte
121 131 141 151 1. Adresse Low-Byte
122 132 142 152 Halteposition „rot" Adresse 1
123 133 143 153 Halteposition „grün" Adresse 1
Stellzeit
124 134 144 154
*) Bei Verwendung einer Motorola-Zentrale sind die werkseitig eingestellten Adressen nicht verfügbar und müssen vom Benutzer per Tasterprogrammierung
eingestellt werden.
Technischer Hinweis:
Unterhalb einer gewissen Minimalgeschwindigkeit kann die Servomechanik ins "Stocken" kommen. Erhöhen sie ggf. die Mindest-
geschwindigkeit des Servos um eine gleichmäßige Bewegung zu erreichen.
Garantieerklärung
Jeder Baustein wird vor der Auslieferung auf seine vollständige Funktion überprüft. Sollte innerhalb von 2 Jahren ab Kaufdatum dennoch ein Fehler auftreten, so setzen wir
Ihnen den Baustein kostenlos instand. Bei einem eventuellen Defekt senden Sie bitte den Baustein zusam men mit dem Kaufbeleg und einer kurzen Fehlerbe schreibung
unter Angabe der Decoderadresse zur Reparatur an uns zurück. Der Garantieanspruch entfällt, wenn der Schaden durch unsachgemäße Behandlung verursacht wurde.
Bitte beachten Sie, dass laut EMV-Gesetz der Baustein nur innerhalb von Fahrzeugen betrieben werden darf, die das CE-Zeichen tragen.
* Märklin ist ein eingetragenes Warenzeichen der Gebr. Märklin & Cie. GmbH, Göppingen
** Motorola ist ein eingetragenes Warenzeichen der Motorola Inc. Tempe-Phoenix (Arizona/USA)
PIKO Spielwaren GmbH
Lutherstr. 30
96515 Sonneberg
GERMANY
Die Programmierung erfolgt im Prinzip ähnlich wie im Digitalbetrieb.
Neben den zu programmierenden Servotasten sind zwei weitere
Tasten notwendig, die als [+] und [-] dienen.
Der Einfachkeit halber gibt es dafür eine feste Logik auf dem
Tastpult, und zwar wie folgt:
rot
grün
Wertebereich Wert ab Werk
- untersch.
-
85
Wert
0-15 15
0
1 *
0
2 *
0
4 *
0
8 *
Werte-
Wert ab Werk für Ausgang
bereich
1 2 3 4
0-6 0 0 0 0
0-255 1* 2* 3* 4*
0-127 30 30 30 30
0-127 95 95 95 95
0-255 50 50 50 50
4 015615 552741
#55274

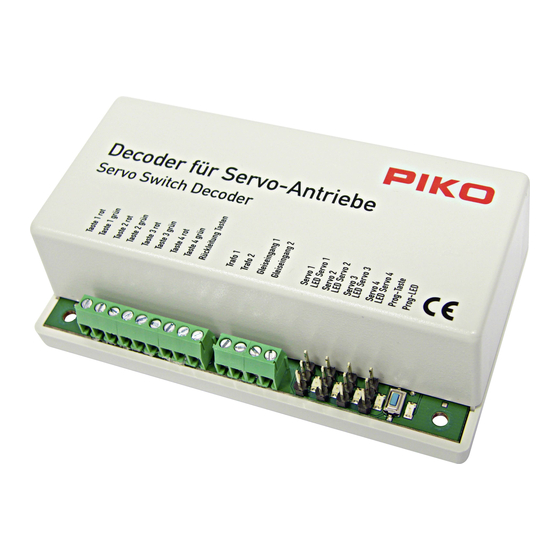

PIKO Decoder für Servo-Antriebe
Zum Anschluss von bis zu vier Unterflur-Weichenantrieben #55272
Eigenschaften
• Für Märklin*- und DCC-Digitalsysteme
• Schaltbar wie ein Magnetartikeldecoder
• Schaltadresse für jedes Servo frei wählbar
• Einstellbare Haltepositionen
• Einstellbare Drehgeschwindigkeit
• Einstellung über die Weichentasten des Digitalsystems per DCC CV-Programmierung oder analog mit dem Stellpult #55262
• Spannungsversorgung über das Gleis oder per separatem Trafo
• Sehr niedrige Stromaufnahme durch integrierten Schaltregler
• Servoausgänge mit Überlastschutz
Beschreibung
Der PIKO Decoder für Servo-Antriebe dient dazu, Servos, wie sie im Modellbau üblich sind, für mechanische Steuerungsaufgaben auf der
Modellbahnanlage zu benutzen.
An einen PIKO Decoder für Servo-Antriebe können bis zu vier Unterflur-Weichenantriebe #55272 angeschlossen und getrennt voneinander
angesteuert werden. Der PIKO Decoder für Servo-Antriebe arbeitet wie ein Weichendecoder und erhält im Digitalsystem für jeden Servo
eine Magnetartikeladresse. Mit Hilfe der Magnetartikelsteuerung des Digitalsystems kann der Servo dann in zwei Haltepositionen gebracht
werden. Der PIKO Decoder für Servo-Antriebe arbeitet mit allen DCC- und Motorola-Digitalsystemen zusammen.
Die Haltepositionen des Servos für die beiden Magnetartikelstellungen „rot" und „grün" können getrennt voneinander eingestellt werden.
Ferner lässt sich die Geschwindigkeit einstellen, mit der sich der Servo zwischen den beiden Haltepositionen bewegen soll.
Über eine einfacheTasterprogrammierung können mit Motorola-und DCC-Zentralen die 1. Adresse, die beiden Haltepositionen und die
Drehgeschwindigkeit für jedes Servo getrennt eingestellt werden.
Bei Verwendung einer DCC Zentrale, wie z.B. der Intellibox, können alle Parameter per CV Programmierung eingestellt werden.
Weiterhin kann auch im Analogbetrieb eine Programmierung mit Hilfe des Stellpults #55262 durchgeführt werden.
Einbau des PIKO Decoders für Servo-Antriebe
Anschluss des PIKO Decoders für Servo-Antriebe
Die Anschlüsse Gleis 1+2 werden mit den Gleisklemmen einer DCC- oder Motorola-Digitalzentrale verbunden. In diesem Fall wird der Decoder
über das Gleis mit Spannung versorgt.
Hinweis: Wir empfehlen, den Decoder über die Klemmen „Trafo 1 + 2" zusätzlich mit einem 16 V
Modellbahntrafo zu verbinden.
Anschluss der Servos an den PIKO Decoder für Servo-Antriebe
Jeder PIKO Decoder für Servo-Antriebe hat vier 3-polige Pfostenleisten zum Anschluss von maximal vier Servos.
Die Stecker der Servos werden so in die entsprechenden Pfostenleisten des Decoders eingesteckt, dass sich die Masseleitung des
Anschlusskabels (meist schwarz oder braun) an der Innenseite befindet.
Die Belegung der Pfostenleisten
Steuerleitung – an der Platinenvorderkante; 5 V – mittig; Masse - hinten
Tipp: Sollte der Abstand vom Servo zum PIKO Decoder für Servo-Antriebe zu groß sein, so können Sie das Anschlusskabel verlängern.
Fertig konfektionierte Servokabel sind im Elektronikfachhandel erhältlich, (Masse) verbunden.
Anschlüsse des PIKO Decoders für Servo-Antriebe
1 2 3 4 5 6 7 8 9 A B C D S1 S2 S3 S4 PROG
1 - 1 rot 5 - 3 rot A - Trafo 1 S1 -
2 - 1 grün 6 - 3 grün B - Trafo 2 S2 -
3 - 2 rot 7 - 4 rot C - Gleisspannung 1 S3 -
4 - 2 grün 8 - 4 grün D - Gleisspannung 2 S4 -
9 - gemeinsamer PROG - Programmiertaste + LED
Rückleiter (RL)
Anschlüsse / Bezeichnung am Stellpult #55262
RL
Servo 1 + LED
Servo 1 + LED
Servo 1 + LED
Servo 1 + LED
RL
