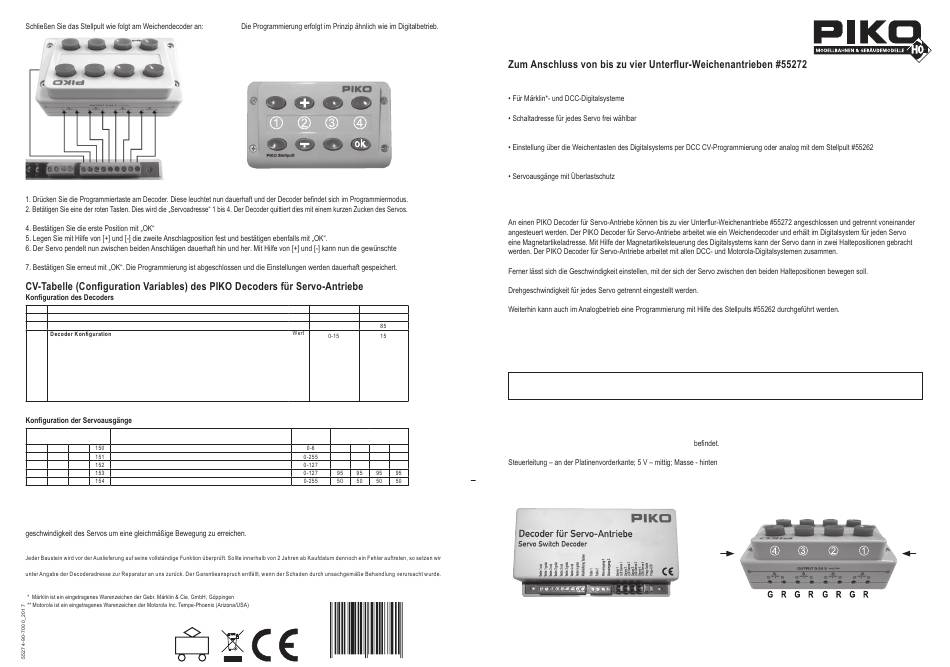

PIKO 55274 Bedienungsanleitung

Analoge Programmierung mit dem PIKO Stellpult #55262
Ablauf der Programmierung:
3. Legen Sie mit [+] oder [-] die erste Anschlagposition fest
Stellgeschwindigkeit eingestellt werden.
CV Beschreibung
112 Softwareversion (Der verwendete Prozessor kann upgedatet werden)
113 Herstellerkennung
119
Bit 0=0 Spannung Ausgang 1 nur bei Servobewegung eingeschaltet
Bit 0=1 Spannung Ausgang 1 immer eingeschaltet
Bit 1=0 Spannung Ausgang 2 nur bei Servobewegung eingeschaltet
Bit 1=1 Spannung Ausgang 2 immer eingeschaltet
Bit 2=0 Spannung Ausgang 3 nur bei Servobewegung eingeschaltet
Bit 2=1 Spannung Ausgang 3 immer eingeschaltet
Bit 3=0 Spannung Ausgang 4 nur bei Servobewegung eingeschaltet
Bit 3=1 Spannung Ausgang 4 immer eingeschaltet
* kennzeichnet ab Werk eingestellte Werte.
CVs für Servoausgang
Beschreibung
1 2 3 4
120 130 140 1. Adresse High-Byte
121 131 141 1. Adresse Low-Byte
122 132 142 Halteposition „rot" Adresse 1
123 133 143 Halteposition „grün" Adresse 1
124 134 144 Stellzeit
*) Bei Verwendung einer Motorola-Zentrale sind die werkseitig eingestellten Adressen nicht verfügbar und müssen vom Benutzer per Tasterprogrammierung
eingestellt werden.
Technischer Hinweis:
Unterhalb einer gewissen Minimalgeschwindigkeit kann die Servomechanik ins "Stocken" kommen. Erhöhen sie ggf. die Mindest-
Garantieerklärung
Ihnen den Baustein kostenlos instand. Bei einem eventuellen Defekt senden Sie bitte den Baustein zusam men mit dem Kaufbeleg und einer kurzen Fehlerbe schreibung
Bitte beachten Sie, dass laut EMV-Gesetz der Baustein nur innerhalb von Fahrzeugen betrieben werden darf, die das CE-Zeichen tragen.
PIKO Spielwaren GmbH
Lutherstr. 30
96515 Sonneberg
GERMANY
Neben den zu programmierenden Servotasten sind zwei weitere
Tasten notwendig, die als [+] und [-] dienen.
Der Einfachkeit halber gibt es dafür eine feste Logik auf dem
Tastpult, und zwar wie folgt:
rot
grün
Wertebereich Wert ab Werk
- untersch.
-
0
1 *
0
2 *
0
4 *
0
8 *
Werte-
Wert ab Werk für Ausgang
bereich
1 2 3 4
0 0 0 0
1* 2* 3* 4*
30 30 30 30
4 015615 552741
#55274
PIKO Decoder für Servo-Antriebe
Eigenschaften
• Schaltbar wie ein Magnetartikeldecoder
• Einstellbare Haltepositionen
• Einstellbare Drehgeschwindigkeit
• Spannungsversorgung über das Gleis oder per separatem Trafo
• Sehr niedrige Stromaufnahme durch integrierten Schaltregler
Beschreibung
Der PIKO Decoder für Servo-Antriebe dient dazu, Servos, wie sie im Modellbau üblich sind, für mechanische Steuerungsaufgaben auf der
Modellbahnanlage zu benutzen.
Die Haltepositionen des Servos für die beiden Magnetartikelstellungen „rot" und „grün" können getrennt voneinander eingestellt werden.
Über eine einfacheTasterprogrammierung können mit Motorola-und DCC-Zentralen die 1. Adresse, die beiden Haltepositionen und die
Bei Verwendung einer DCC Zentrale, wie z.B. der Intellibox, können alle Parameter per CV Programmierung eingestellt werden.
Einbau des PIKO Decoders für Servo-Antriebe
Anschluss des PIKO Decoders für Servo-Antriebe
Die Anschlüsse Gleis 1+2 werden mit den Gleisklemmen einer DCC- oder Motorola-Digitalzentrale verbunden. In diesem Fall wird der Decoder
über das Gleis mit Spannung versorgt.
Hinweis: Wir empfehlen, den Decoder über die Klemmen „Trafo 1 + 2" zusätzlich mit einem 16 V
Modellbahntrafo zu verbinden.
Anschluss der Servos an den PIKO Decoder für Servo-Antriebe
Jeder PIKO Decoder für Servo-Antriebe hat vier 3-polige Pfostenleisten zum Anschluss von maximal vier Servos.
Die Stecker der Servos werden so in die entsprechenden Pfostenleisten des Decoders eingesteckt, dass sich die Masseleitung des
Anschlusskabels (meist schwarz oder braun) an der Innenseite
Die Belegung der Pfostenleisten
Tipp: Sollte der Abstand vom Servo zum PIKO Decoder für Servo-Antriebe zu groß sein, so können Sie das Anschlusskabel verlängern.
Fertig konfektionierte Servokabel sind im Elektronikfachhandel erhältlich, (Masse) verbunden.
Anschlüsse des PIKO Decoders für Servo-Antriebe
1 2 3 4 5 6 7 8 9 A B C D S1 S2 S3 S4 PROG
1 - 1 rot 5 - 3 rot A - Trafo 1 S1 -
2 - 1 grün 6 - 3 grün B - Trafo 2 S2 -
3 - 2 rot 7 - 4 rot C - Gleisspannung 1 S3 -
4 - 2 grün 8 - 4 grün D - Gleisspannung 2 S4 -
9 - gemeinsamer PROG - Programmiertaste + LED
Rückleiter (RL)

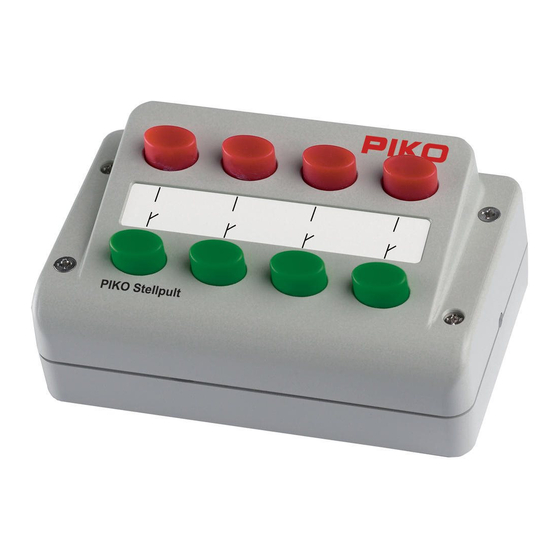

Anschlüsse / Bezeichnung am Stellpult #55262
RL
Servo 1 + LED
Servo 1 + LED
Servo 1 + LED
Servo 1 + LED
RL
