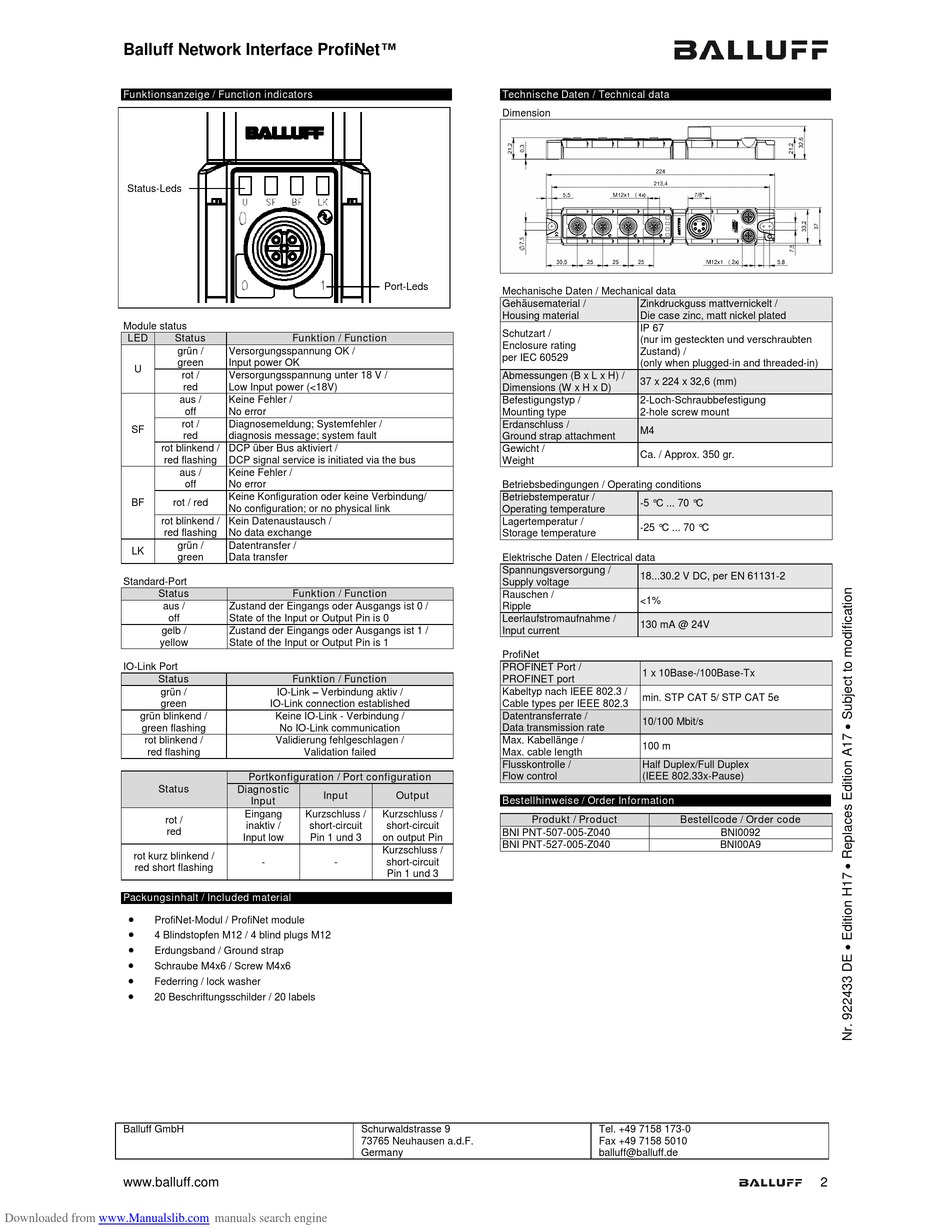

Balluff ProfiNet BNI PNT-507-005-Z040 Montageanleitung Seite 2

Balluff Network Interface ProfiNet™
Funktionsanzeige / Function indicators
Status-Leds
Module status
LED Status
grün /
green
U
rot /
red
aus /
rot /
SF
red
rot blinkend /
red flashing
aus /
BF rot / red
rot blinkend /
red flashing
grün /
LK
green
Standard-Port
Status
aus /
off
gelb /
yellow
IO-Link Port
Status
grün /
green
grün blinkend /
green flashing
rot blinkend /
red flashing
Status
rot /
red
rot kurz blinkend /
red short flashing
Packungsinhalt / Included material

ProfiNet-Modul / ProfiNet module

4 Blindstopfen M12 / 4 blind plugs M12

Erdungsband / Ground strap

Schraube M4x6 / Screw M4x6

Federring / lock washer

20 Beschriftungsschilder / 20 labels
Balluff GmbH
www.balluff.com
Downloaded from www.Manualslib.com
Funktion / Function
Versorgungsspannung OK /
Input power OK
Versorgungsspannung unter 18 V /
Low Input power (<18V)
Keine Fehler /
off No error
Diagnosemeldung; Systemfehler /
diagnosis message; system fault
DCP über Bus aktiviert /
DCP signal service is initiated via the bus
Keine Fehler /
off No error
Keine Konfiguration oder keine Verbindung/
No configuration; or no physical link
Kein Datenaustausch /
No data exchange
Datentransfer /
Data transfer
Funktion / Function
Zustand der Eingangs oder Ausgangs ist 0 /
State of the Input or Output Pin is 0
Zustand der Eingangs oder Ausgangs ist 1 /
State of the Input or Output Pin is 1
Funktion / Function
IO-Link – Verbindung aktiv /
IO-Link connection established
Keine IO-Link - Verbindung /
No IO-Link communication
Validierung fehlgeschlagen /
Validation failed
Portkonfiguration / Port configuration
Diagnostic
Input
Input
Eingang Kurzschluss /
inaktiv / short-circuit
Input low Pin 1 und 3
- -
Schurwaldstrasse 9
73765 Neuhausen a.d.F.
Germany
manuals search engine
Technische Daten / Technical data
Dimension
Port-Leds
Mechanische Daten / Mechanical data
Gehäusematerial /
Housing material
Schutzart /
Enclosure rating
per IEC 60529
Abmessungen (B x L x H) /
Dimensions (W x H x D)
Befestigungstyp /
Mounting type
Erdanschluss /
Ground strap attachment
Gewicht /
Weight
Betriebsbedingungen / Operating conditions
Betriebstemperatur /
Operating temperature
Lagertemperatur /
Storage temperature
Elektrische Daten / Electrical data
Spannungsversorgung /
Supply voltage
Rauschen /
Ripple
Leerlaufstromaufnahme /
Input current
ProfiNet
PROFINET Port /
PROFINET port
Kabeltyp nach IEEE 802.3 /
Cable types per IEEE 802.3
Datentransferrate /
Data transmission rate
Max. Kabellänge /
Max. cable length
Flusskontrolle /
Flow control
Output
Bestellhinweise / Order Information
Kurzschluss /
Produkt / Product
short-circuit
BNI PNT-507-005-Z040
on output Pin
BNI PNT-527-005-Z040
Kurzschluss /
short-circuit
Pin 1 und 3
Zinkdruckguss mattvernickelt /
Die case zinc, matt nickel plated
IP 67
(nur im gesteckten und verschraubten
Zustand) /
(only when plugged-in and threaded-in)
37 x 224 x 32,6 (mm)
2-Loch-Schraubbefestigung
2-hole screw mount
M4
Ca. / Approx. 350 gr.
-5 °C ... 70 °C
-25 °C ... 70 °C
18...30.2 V DC, per EN 61131-2
<1%
130 mA @ 24V
1 x 10Base-/100Base-Tx
min. STP CAT 5/ STP CAT 5e
10/100 Mbit/s
100 m
Half Duplex/Full Duplex
(IEEE 802.33x-Pause)
Bestellcode / Order code
BNI0092
BNI00A9
