Balluff EtherNet/IP BNI EIP-507-005-Z040 Montageanleitung

Balluff Network Interface EtherNet/IP™
Montageanleitung / Installation Guide
BNI EIP-507-005-Z040
BNI EIP-527-005-Z040
Diese Montageanleitung ersetzt nicht die Bedienungsanleitung. Für eine
ordnungsgemäße Installation und Betrieb lesen Sie bitte die
Bedienungsanleitung und die dazugehörigen Sicherheitshinweise
sorgfältig durch.
Diese finden Sie zum Download unter http://www.balluff.de.
Bitte wenden Sie sich bei weiteren Fragen an unseren Kundenservice.
This Installation Guide does not replace the User´s Guide. For proper
installation and operation, please read the User´s Guide and the asso-
ciated safety instructions carefully.
This is ready for you to download at http://www.balluff.com.
For any further question please contact our Customer Service.

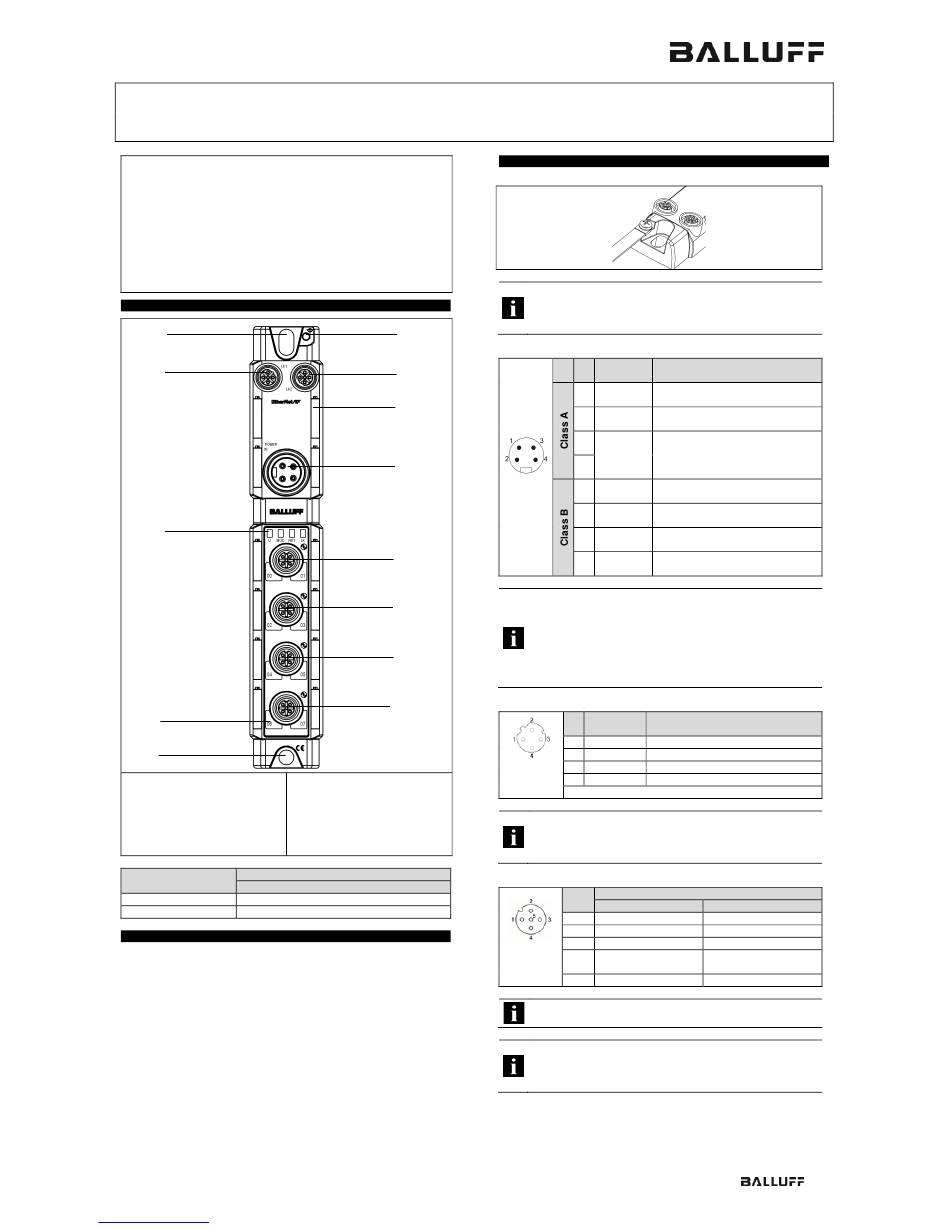

Modulübersicht / Module overview
1
2
3
4
1
1 Befestigungsbohrung/
Mounting hole
2 Ethernet/IP Port 1
3 Status LEDs
4 Pin/Port LEDs
5 Port 06 / 07
6 Port 04 / 05
BNI EIP-507-005-Z040
BNI EIP-527-005-Z040
Mechanische Anbindung / Mechanical connections
Das Modul wird mit 2 Schrauben maximal M6 und 2 Unterlegscheiben
befestigt.
The module is attached using 2 M6 screws and 2 washers.
www.balluff.com
Downloaded from www.Manualslib.com
4 IO-Link und 8 Ein- oder Ausgänge, Class A /
4 IO-Link and 8 In- or Outputs, Class A
4 IO-Link und 4 Eingänge, Class B /
4 IO-Link and 4 Inputs, Class B
7 Port 02 / 03
8 Port 00 / 01
9 Power IN
10 Schilder / Label
11 Ethernet/IP Port 2
12 Erdanschluss/
Grounding connection
Port
0 - 3
IO-Link Class A
IO-Link Class B
manuals search engine
Elektrische Verbindungen / Electrical connection
Erdung / Grounding
Die Verbindung des FE-Anschlusses vom Gehäuse zur Ma-
schine muss niederohmig und möglichst kurz sein
The FE connection from the housing to the machine must be
low-impedance and kept as short as possible
12
Spannungsversorgung / Power supply
11
10
IN
9
7/8", male
8
Sensorversorgung/Busversorgung und Aktorversorgung mög-
lichst aus verschiedenen Spannungsquellen realisieren. Der
7
Summenstrom des Moduls darf, auch bei Weiterschleifung, 9 A.
nicht überschreiten
Provide sensor/bus power and actuator power from separate
6
power sources if possible. Total current <9A per Pin. The total
current of all modules may not exceed 9A even when daisy
chaining the power supply.
EtherNet/IP Interface
5
Pin
1
2
M12
3
D-coded
4
female
Nicht verwendete Buchsen müssen mit Blindkappen versehen
werden, damit die Schutzart IP 67 gewährleistet ist
Unused ports socket must be fitted with cover caps to ensure
IP67 protection rating.
Port
Pin
M12
A-coded
female
Der IO-Link Ausgang wird über die Sensorversorgung versorgt.
IO-Link outputs are supplied by the sensor supply.
Die digitalen Eingänge entsprechen der Eingangskennlinie nach
EN 61131-2, Typ 3.
For the digital sensor inputs follow the input guideline per
EN61131-2, type 3.
Funktion / Beschreibung /
Pin
Function Description
Aktorversorgung /
1 +24 V
Actuator power supply
Modul- / Sensorversorgung /
2 +24 V
Module / sensor power supply
GND Modul- / Sensor- und
3
Aktorversorgung /
0 V
GND Module / sensor and actuator
4
power supply
Separate Spannungsversorgung (+)
1 P24
Extra Power Supply (+)
Modul- / Sensorversorgung /
2 +24 V
Module / sensor power supply
GND Modul- / Sensorversorgung
3 0 V
GND Module / sensor power supply
Separate Spannungsversorgung (-)
4 N24
Extra Power Supply (-)
Funktion / Beschreibung /
Function Description
Tx+ Transmit Data +
Rx+ Receive Data +
Tx- Transmit Data -
Rx- Receive Data -
Funktion / Function
Class A Class B
1 +24V 1.6 A +24V 1.6A
2 Input / Output 2A P24
3 0V
Input / Output 2A Input /
4
IO-Link IO-Link
5 n.c. N24
0V
