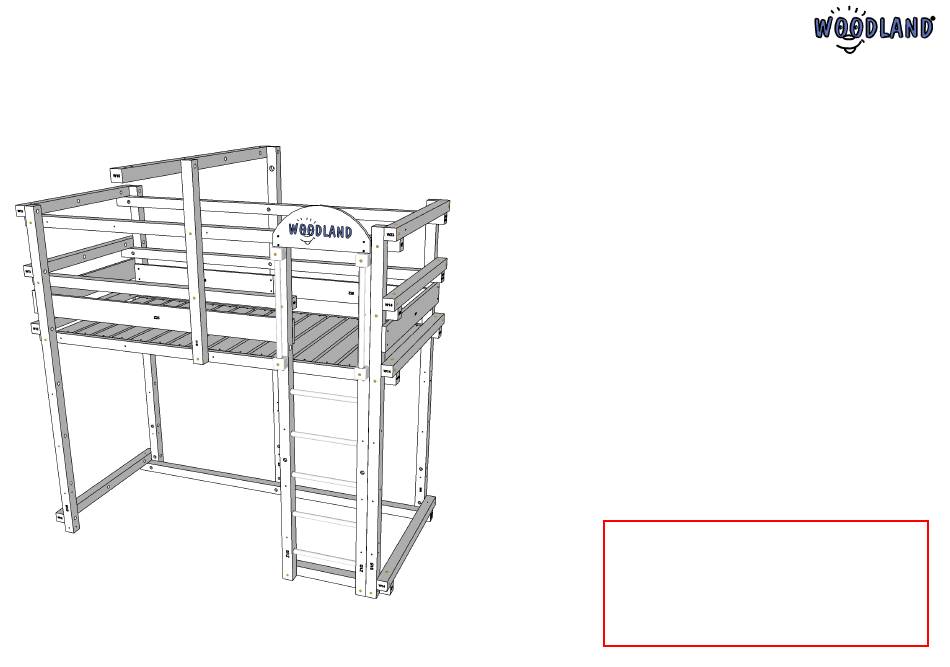

Bauanleitung WINNIPEG Art. 505
Seite 1
So starten Sie:
1. Schauen Sie sich vor Beginn der Montage in Ruhe die einzelnen
Montagestufen an, dann montieren Sie diese von Schritt 1 - 7.
Alle wichtigen Bauteile haben einen Aufkleber mit Bauteilebe-
zeichnung, an dem Sie sich leicht orientieren können. Die beigefügte
Balkenstückliste ist eine weitere Orientierungshilfe. Auf ihr sind
alle Balken in der jeweils senkrechten bzw. waagerechten
Einbauposition abgebildet. Anhand der Kartonaufkleber auf der
jeweiligen Verpackung ist der Inhalt zu erkennen.
2. Holzteile (falls unbedingt nötig) am besten vor der Montage mit
Möbelwachs oder Möbelöl behandeln.
Unser Tipp: Das Bett nicht zu behandeln ist jedoch für die Raumluft
günstiger (Feuchtigkeitsregulierung der Raumluft!). Außerdem: es
spart (Wachs- bzw. Öl-) Kosten und bietet auch den Vorteil,
Verschmutzungen (z.B. durch Farbstifte) später mit Schmirgelpapier
und Beulen mit Hilfe eines Löschblatts und eines Bügeleisens noch
entfernen zu können! Zwei weitere Argumente: Unbehandeltes Holz
ist für Kinderhände griffiger und behält so auch seinen schönen,
natürlichen Farbton.
3. Für die Montage benötigen Sie folgendes Werkzeug:
eine Ratsche mit einem 10er Nuß-Vorsatz, einen Kreuzschlitz-
schraubendreher PH2 (besser noch einen Akkuschrauber mit
einem austauschbaren 10er-Nuß- und einem Kreuzschlitz-
Vorsatz PH2) und einen Hammer.
Bei Buchenbetten wird anstelle des Kreuzschlitzaufsatzes ein
Torxschlüssel bzw. Torxbit T20 benötigt.
Tipp:
Soll in Verbindung mit Ihrem WOODLAND-Bett ein
Lehnen- bzw. ein Gitterset, ein Rutschenpodest oder
ein anderes Zubehör montiert werden, so lesen Sie
vor dem Beginn der Montage unbedingt die
Bauanleitung des jeweiligen Zubehörs, denn es
werden u.U. einige Elemente am Bett nicht montiert
oder ausgetauscht!!!
Irrtum und Druckfehler bleiben vorbehalten. © Copyrights by WOODLAND 2020
