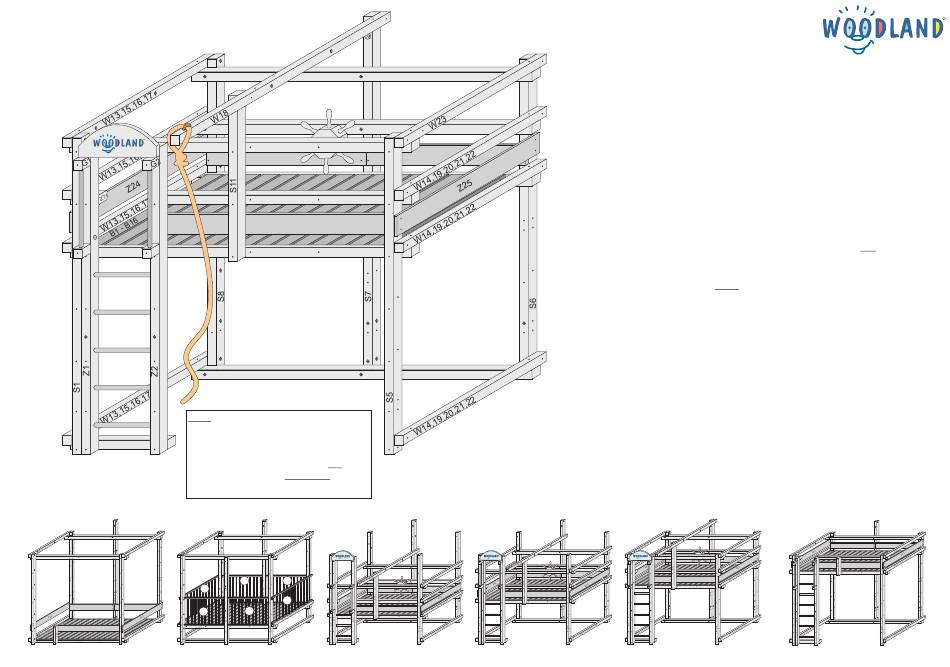

Bauanleitung WINNIPEG Art. 505
R
L10-L14
Z6
Aufbauoption 0
Aufbauoption 1
W12
W7
Z26
Z26
P10
W10
Z23
W3
Seite 1
W12
W11
K1
Z26
P10
Z23
W3
W8
Tipp:
Soll in Verbindung mit Ihrem
WOODLAND-Bett ein Lehnen- bzw.
Gitterset, Podest oder Leiter stirnseitig
montiert werden, so lesen Sie vor dem
Beginn der Montage unbedingt die
Bauanleitung des jeweiligen Set's!
Aufbauoption 2
W12
R
W7
G30
G30
G20
G20
W10
P10
G10
G10
L10-L12
W3
W11
Z6
W7
Z26
W10
W5
Aufbauoption 3
W12
R
W12
W11
K1
Z26
W11
P10
K1
W7
Z26
Z26
Z23
W10
P10
W5
Z23
L10-L13
W3
W8
W8
Z6
So starten Sie:
1. Schauen Sie sich vor Beginn der Montage in
Ruhe die einzelnen Zeichnungen an. Wenn Sie sich für eine
Aufbauoption entschieden haben, dann montieren Sie diese
von Schritt 1 - 6 sowie Schritt 7 auf der letzten Seite. Alle
wichtigenBauteile haben einen Aufkleber mit
B a u t e i l e b e z e i c h n u n g , a n d e m S i e s i c h l e i c h t
orientieren können. Die beigefügte Balkenstückliste ist
eine weitere Orientierungshilfe. Auf ihr sind alle Balken in der
jeweils senkrechten bzw. waagerechten Einbauposition
abgebildet. Anhand der Karton-Aufkleber auf der
jeweiligen Verpackung ist der Inhalt zu erkennen.
2. Holzteile (falls unbedingt nötig) am besten vor der
Montage mit Möbelwachs oder Möbelöl behandeln.
Unser Tipp: Das Bett nicht zu behandeln ist jedoch für die
Raumluft günstiger (Feuchtigkeitsregulierung der
Raumluft!). Außerdem: es spart (Wachs- bzw. Öl-) Kosten
und bietet auch den Vorteil, Verschmutzungen (z.B. durch
Farbstifte) später mit Schmirgelpapier und Beulen mit Hilfe
eines Löschblatts und eines Bügeleisens noch entfernen zu
können! Zwei weitere Argumente: Unbehandeltes Holz ist
für Kinderhände griffiger und behält so auch seinen schönen,
natürlichen Farbton.
3. Für die Montage benötigen Sie folgendes Werkzeug: eine
R a t s c h e m i t e i n e m 1 0 e r N u ß - Vo r s a t z , e i n e n
Kreuzschlitzschraubendreher (besser noch einen
Akkuschrauber mit einem austauschbaren 10er-Nuß- und
einem Kreuzschlitz-Vorsatz) und einen Hammer.
Aufbauoption 4 Standardmontage
W12
W11
R
W7
K1
Z26
Z26
P10
W7
W5
Z26
Z23
W10
W3
W5
W3
L10-L14
W8
Z6
Irrtum und Druckfehler bleiben vorbehalten.
Aufbauoption 5
W11
Z26
Z26
P10
W10
W5
Z71
Z23
W10
W3
L10-L15
W8
Z6
© Copyrights by WOODLAND 2017
R
