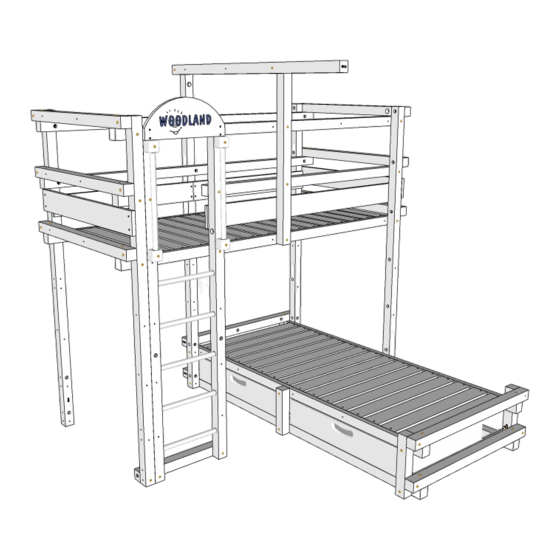

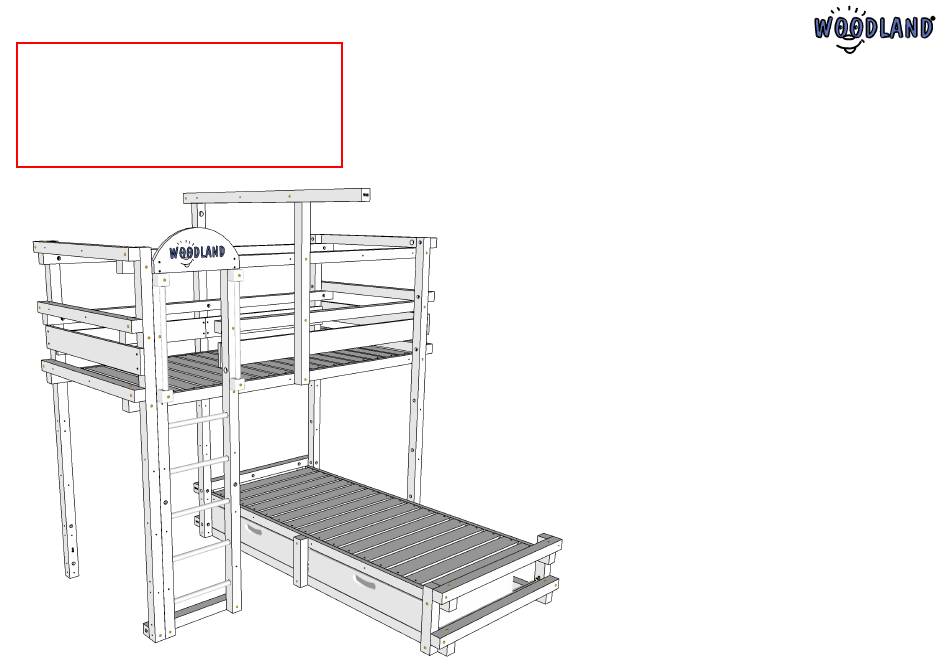

Bauanleitung Calgary Art. 502
Tipp:
Soll in Verbindung mit Ihrem WOODLAND-Bett ein
Lehnen- bzw. ein Gitterset, ein Rutschenpodest oder
ein anderes Zubehör montiert werden, so lesen Sie
vor dem Beginn der Montage unbedingt die
Bauanleitung des jeweiligen Zubehörs, denn es
werden u.U. einige Elemente am Bett nicht montiert
oder ausgetauscht!!!
Seite 1
So starten Sie:
1. Schauen Sie sich vor Beginn der Montage in Ruhe die einzelnen
Montagestufen an, dann montieren Sie diese von Schritt 1 - 10.
Alle wichtigen Bauteile haben einen Aufkleber mit Bauteilebe-
zeichnung, an dem Sie sich leicht orientieren können. Die beigefügte
Balkenstückliste ist eine weitere Orientierungshilfe. Auf ihr sind
alle Balken in der jeweils senkrechten bzw. waagerechten
Einbauposition abgebildet. Anhand der Kartonaufkleber auf der
jeweiligen Verpackung ist der Inhalt zu erkennen.
2. Holzteile (falls unbedingt nötig) am besten vor der Montage mit
Möbelwachs oder Möbelöl behandeln.
Unser Tipp: Das Bett nicht zu behandeln ist jedoch für die Raumluft
günstiger (Feuchtigkeitsregulierung der Raumluft!). Außerdem: es
spart (Wachs- bzw. Öl-) Kosten und bietet auch den Vorteil,
Verschmutzungen (z.B. durch Farbstifte) später mit Schmirgelpapier
und Beulen mit Hilfe eines Löschblatts und eines Bügeleisens noch
entfernen zu können! Zwei weitere Argumente: Unbehandeltes Holz
ist für Kinderhände griffiger und behält so auch seinen schönen,
natürlichen Farbton.
3. Für die Montage benötigen Sie folgendes Werkzeug:
eine Ratsche mit einem 10er Nuß-Vorsatz, einen Kreuzschlitz-
schraubendreher PH2 (besser noch einen Akkuschrauber mit
einem austauschbaren 10er-Nuß- und einem Kreuzschlitz-
Vorsatz PH2) und einen Hammer.
Bei Buchenbetten wird anstelle des Kreuzschlitzaufsatzes ein
Torxschlüssel bzw. Torxbit T20 benötigt.
Irrtum und Druckfehler bleiben vorbehalten. © Copyrights by WOODLAND 2020

Werbung

loading

Inhaltszusammenfassung für WOODLAND Calgary 502

  • Seite 1 PH2 (besser noch einen Akkuschrauber mit einem austauschbaren 10er-Nuß- und einem Kreuzschlitz- Vorsatz PH2) und einen Hammer. Bei Buchenbetten wird anstelle des Kreuzschlitzaufsatzes ein Torxschlüssel bzw. Torxbit T20 benötigt. Seite 1 Irrtum und Druckfehler bleiben vorbehalten. © Copyrights by WOODLAND 2020...
  • Seite 2 Kleinkinder Flansch- Schloßschraube mutter M6 M6x110mm 108x Distanz- Spax Spax klotz Holzdübel 4x16mm 4x35mm Wandschraube 8x160 Z2 Z30 Dübel Wandschraube 8x100 Abdeck- Bockrolle Winkel 40x40mm kapsel Leim K9/10 Seite 2 Irrtum und Druckfehler bleiben vorbehalten. © Copyrights by WOODLAND 2020...
  • Seite 3 Ratsche mit 10-er-Nußaufsatz oder besser mit einem Akkuschrauber und 10er-Nußvorsatz handfest anziehen. Darauf achten, dass sich die Köpfe der Schloßschrauben nicht zu tief in das Holz einziehen. Seite 3 Irrtum und Druckfehler bleiben vorbehalten. © Copyrights by WOODLAND 2020...
  • Seite 4 Balken W1 und W8 mit W19 verschrauben und diese Muttern FEST anziehen. Die waagerechten Balken W1, W8 und W19 an die senkrechten Balken Z30, Z31 und Z32 mithilfe der Schloßschrauben und Flanschmuttern befestigen (s. Seite 3). Seite 4 Irrtum und Druckfehler bleiben vorbehalten. © Copyrights by WOODLAND 2020...
  • Seite 5 Die waagerechten Balken W10, W11 und W12 an die senkrechten Balken S6, S7 und S8 mithilfe der Schloßschrauben und Flanschmuttern befestigen (s. Seite 3). Darauf achten, dass die Auflagefalz von W10 zur Bettinnenseite zeigt. Seite 5 Irrtum und Druckfehler bleiben vorbehalten. © Copyrights by WOODLAND 2020...
  • Seite 6 Stufe 2 mittels Schloßschrauben und Flanschmuttern und Balken W14 verbinden. Zuerst Montage-Stufe 1 mit W14 verschrauben und die Muttern von unten FEST anziehen. Anschließend Montage-Stufe 2 montieren. Montagestufe 2 Schloßschraube M6 Montagestufe 1 Flansch- mutter M6 Seite 6 Irrtum und Druckfehler bleiben vorbehalten. © Copyrights by WOODLAND 2020...
  • Seite 7 Die waagerechten Balken W3, W5 und W7 an die senkrechten Balken S1, S5 und S11 mithilfe der Schloßschrauben und Flanschmuttern befestigen (s. Seite 3). Die Falz für die Matratzenauflageleisten von W3 muss zur Bettinnenseite zeigen. Balken Z7 und Z71 montieren. Seite 7 Irrtum und Druckfehler bleiben vorbehalten. © Copyrights by WOODLAND 2020...
  • Seite 8 Die vormontierten Elemente des Bettes aus Montage-Stufe 3 und Montage-Stufe 4 mittels Flansch- mutter M6 Schloßschrauben und Flanschmuttern mit Balken W2 und W9 verbinden (s. Seite 3). Darauf achten, dass die Auflagefalz von W2 und W9 zur Bettinnenseite zeigt. Seite 8 Irrtum und Druckfehler bleiben vorbehalten. © Copyrights by WOODLAND 2020...
  • Seite 9 Anschrauben der Muttern mit dem Akkuschrauber erleichtert. Flansch- mutter M6 Schloßschraube M6 Montage-Stufe 5 mittels Schloßschrauben und Flanschmuttern mit den Balken W13-W23 verbinden (s. Seite 3). Seite 9 Irrtum und Druckfehler bleiben vorbehalten. © Copyrights by WOODLAND 2020...
  • Seite 10 Die Leiter mit den waagerechten Balken W3, W5, W7, Z7 und Z71 verschrauben Erst jetzt die Haltegriffe G1 und G2 mit Hilfe der Schloßschrauben und Flanschmuttern anbringen. Leiterbogen mit Spaxschrauben 4x35mm montieren. Haltegriffe G1,G2 Schloßschraube M6 Seite 10 Irrtum und Druckfehler bleiben vorbehalten. © Copyrights by WOODLAND 2020...
  • Seite 11 Bevor die Front K1/2 montiert wird, den Schubladenboden K9/10 mit den Spaxschraube Schubladenrolle Klötzchen nach hinten in die Nut einfügen. Nach Montage der Front die 4x16mm Schubladenrollen auf die Klötzchen der Schubladenböden mithilfe der 4x16mm Spaxschrauben festschrauben. Seite 11 Irrtum und Druckfehler bleiben vorbehalten. © Copyrights by WOODLAND 2020...
  • Seite 12 S5+Z32 sowie S6+S7 montieren, sodass diese bündig/parallel mit den Schubladen sind und die Schubladen mittig zwischen den senkrechten Balken positioniert sind. Die Schubladenanschlagkanten der Seitenführungen dabei nach hinten positionieren. Seite 12 Irrtum und Druckfehler bleiben vorbehalten. © Copyrights by WOODLAND 2020...
  • Seite 13 Bauanleitung Calgary Art. 502 Montage-Stufe 10 Die beiden Schubladen zwischen Balken W1 und W2 von innen nach außen in die Aussparungen einsetzen. Seite 13 Irrtum und Druckfehler bleiben vorbehalten. © Copyrights by WOODLAND 2020...
  • Seite 14 16 Auflagen pro Schlafetage auf die Falzbalken W2/3 und W9/10 auflegen und mittig zur Bettlänge ausrichten. Mit 4x35mm-Spaxschrauben fixieren. Die Spaxschrauben nicht zu fest bzw. zu tief eindrehen, da sonst das Holz splittern könnte. Seite 14 Irrtum und Druckfehler bleiben vorbehalten. © Copyrights by WOODLAND 2020...
  • Seite 15 4x35 mm Die Fallschutzleisten mittels Spaxschrauben 4x35 mm von innen bzw. außen her anschrauben. Hierbei die Stärke der Matratze berücksichtigen und die Fallschutzleisten dementsprechend in der Höhe positionieren. Seite 15 Irrtum und Druckfehler bleiben vorbehalten. © Copyrights by WOODLAND 2020...
  • Seite 16 Spaß mit Ihrem neuen WOODLAND-Spielbett! Dübel Tipp: Soll in Verbindung mit Ihrem WOODLAND-Bett ein Lehnen- bzw. ein Gitterset, ein Rutschenpodest oder ein anderes Zubehör montiert werden, so lesen Sie Sechskantschraube vor dem Beginn der Montage unbedingt die Bauanleitung des jeweiligen 8x100 Set's, denn es werden u.U.
