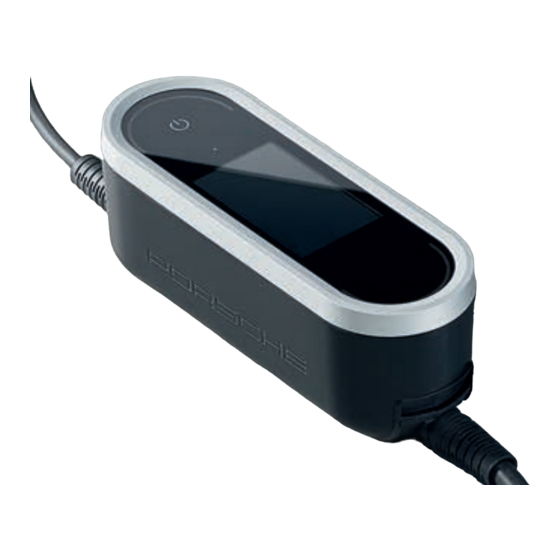

Porsche Mobile Charger Connect Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Porsche Anleitungen
  4. Ladegeräte
  5. Mobile Charger Connect
  6. Betriebsanleitung

Porsche Mobile Charger Connect Betriebsanleitung
