Bitte beachten Sie, dass die Sockel in Commodore-Computern von sehr geringer Qualität
sind. Ein mehrmaliges Ein- und Ausstecken kann daher zu Kontaktproblemen führen, die
nur durch Austausch des Sockels auf dem Mainboard behoben werden können. Wir
empfehlen daher, den Zwischensockel immer im Computer zu belassen, auch wenn Sie
den Flickerfixer wieder ausbauen sollten.
Amiga 500
Amiga 2000
Amiga 3000 desktop
CDTV
Schritt 4: VGA-Kabel anschließen
Stecken Sie das mitgelieferte Kabel in den schwarzen VGA-Anschluss Ihres Indivision
ECS V2. Beim verlegen des Kabels innerhalb des Computers achten Sie bitte darauf, dass
es nicht gequetscht wird. Für beste Bildqualität sollte die 15-polige VGA-Buchse an einem
geerdeten Metallteil montiert werden.

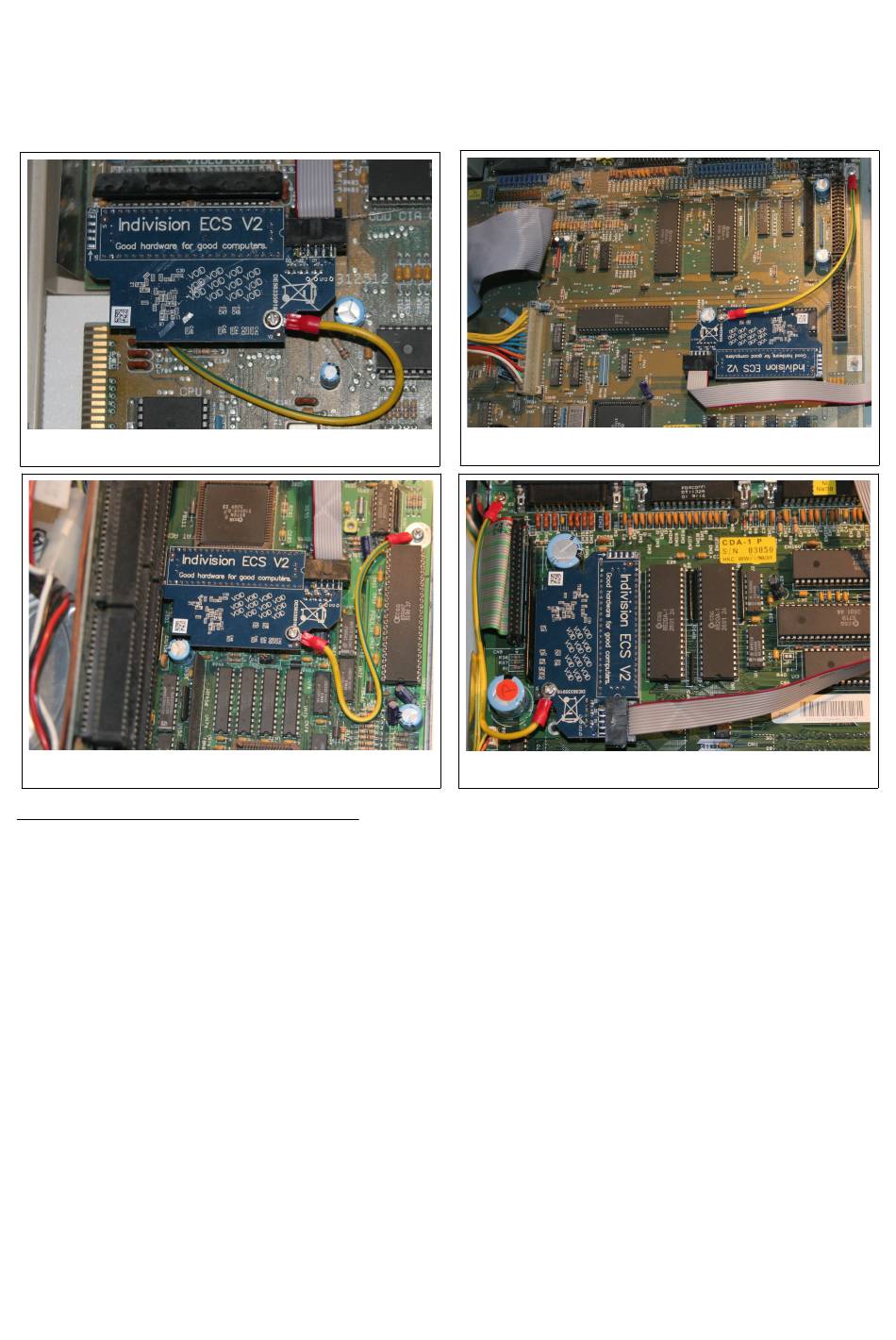

Wir empfehlen eine Erdungsverbindung für Indivision ECS V2. Wie Sie auf den Bildern
sehen können, sind Schrauben für das Mainboard in der Nähe, an die das Erdungskabel
angeschlossen werden sollte. Sollten Sie sich entscheiden, das Erdungskabel nicht zu
benutzen, entfernen Sie es bitte vollständig, denn es könnte bei einem Kurzschluß auch
andere Komponenten des Computers beschädigen. Wir empfehlen dringend, das
Erdungskabel in den Computertypen A500 und A2000 zu benutzen. Im A3000, A3000T
und CDTV ist es nicht zwingend erforderlich, da diese Computer bereits Metallgehäuse
und Multilayer-Mainboards haben, die die erforderliche Ground-Verbindung ausreichend
herstellen. Im A3000 besteht die Gefahr eines Kurzschlusses durch das Erdungskabel mit
einem nahe liegenden Jumper, hier empfehlen wir keine Erdung.
