Owner's Manual

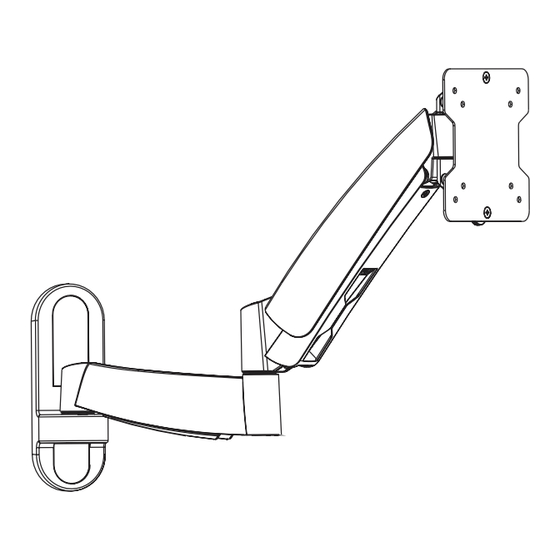

Full Motion
Flat Screen Wall Mount
MODEL: DWM1323SP
Español 12 • Français 23 • Русский 34 • Deutsch 45
CAUTION: DO NOT EXCEED MAXIMUM LISTED WEIGHT CAPACITY. SERIOUS INJURY OR
PROPERTY DAMAGE MAY OCCUR!
75x75
100x100
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Copyright © 2013 Tripp Lite. All rights reserved.
manuals search engine
23"
MAX
1
2.5~15kg
(5.5~33lbs)
8/13/2013 12:56:24 PM
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Tripp Lite DWM1323SP
Inhaltszusammenfassung für Tripp Lite DWM1323SP
-
Seite 45: Vollbewegliche Flachbildschirm-Wandbefestigung
23 Zoll 2,5 - 15 kg 100 x 100 (5,5 - 33 lbs) 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Copyright © 2013 Tripp Lite. Alle Rechte vorbehalten. 13-08-142-933298.indb 45 8/13/2013 12:56:42 PM Downloaded from www.Manualslib.com manuals search engine... - Seite 46 Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck. Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.
- Seite 47 Sie mit der Installation beginnen. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen Sie www.tripplite.com/support. 3 mm Inbusschlüssel (x1) 4 mm 6 mm Inbusschlüssel Inbusschlüssel (x1) (x1) DWM1323SP Schraubenschlüssel (x1) Paket M M4X14 (x4) M5X14 (x4) D5 Beilagscheibe (x4) Paket W Ankerbolzen (x3) Betonanker (x3) 13-08-142-933298.indb 47 8/13/2013 12:56:43 PM Downloaded from www.Manualslib.com...
-
Seite 48: Abnehmen Der Vesa-Platte Von Der Wandbefestigung
1. Abnehmen der VESA-Platte von der Wandbefestigung • Lockern Sie die obere Mutter. Entfernen Sie die VESA-Platte. • Entfernen Sie die untere Flachmutter. 2. Entfernen der dekorativen Abdeckungen 13-08-142-933298.indb 48 8/13/2013 12:56:43 PM Downloaded from www.Manualslib.com manuals search engine... - Seite 49 3a. Befestigen am Holzwandbalken Markieren Sie die genaue Position der Befestigungslöcher Bohren Sie die Führungslöcher Ankerbolzen Schrauben Sie die Wandplatte an die Wand WARNUNG • Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers. •...
- Seite 50 3b. Montage an Backstein oder Beton Markieren Sie die genaue Position der Befestigungslöcher Bohren Sie die Führungslöcher Betonanker Ankerbolzen Schrauben Sie die Wandplatte an die Wand WARNUNG • Bei der Installation der Wandhalterung auf Betonschalstein muss der Beton mindestens 1 bis 3/8 Zoll (35 mm) dick sein, um die Betonanker verwenden zu können.
-
Seite 51: Installieren Der Dekorativen Abdeckungen
4. Installieren der dekorativen Abdeckungen 13-08-142-933298.indb 51 8/13/2013 12:56:43 PM Downloaded from www.Manualslib.com manuals search engine... -
Seite 52: Installieren Der Vesa-Platte
5. Installieren der VESA-Platte Oberseite des Fernsehers M4X14 M4X14 M5X14 M5X14 D5 Beilagscheibe oder Beilagscheibe Schrauben Sie die VESA-Platte am Fernseher fest. Ziehen Sie die Schrauben fest, aber überdrehen Sie diese nicht. 13-08-142-933298.indb 52 8/13/2013 12:56:44 PM Downloaded from www.Manualslib.com manuals search engine... -
Seite 53: Aufhängen Des Fernsehers An Die Wandhalterung
6. Aufhängen des Fernsehers an die Wandhalterung 4 mm Hängen Sie den Fernseher an die Lockern Sie die obere Mutter, um eine 4 mm Wandhalterung. große Lücke zwischen der Mutter und der VESA-Platte zu erhalten. · Richten Sie den Fernseher aus. ·... -
Seite 54: Spannungsanpassung
7. Spannungsanpassung 6 mm Inbusschlüssel Ziehen Sie die Fassungssatzschraube an, wenn die Verbindungen Geräusche machen. Halten Sie den Arm während der Spannungsanpassung gerade. Verwenden Sie einen passenden Inbusschlüssel, um die Einstellschraube abhängig vom Gewicht des Bildschirms zu lockern oder festzuziehen. Wenn sich der Bildschirm selbst ausgleicht, drehen Sie die Einstellschraube in Richtung des „+“-Symbols. -
Seite 55: Ausrichtung
