E Punto Di Iniezione - Davey Lifeguard DPLGEU Bedienungsanleitung

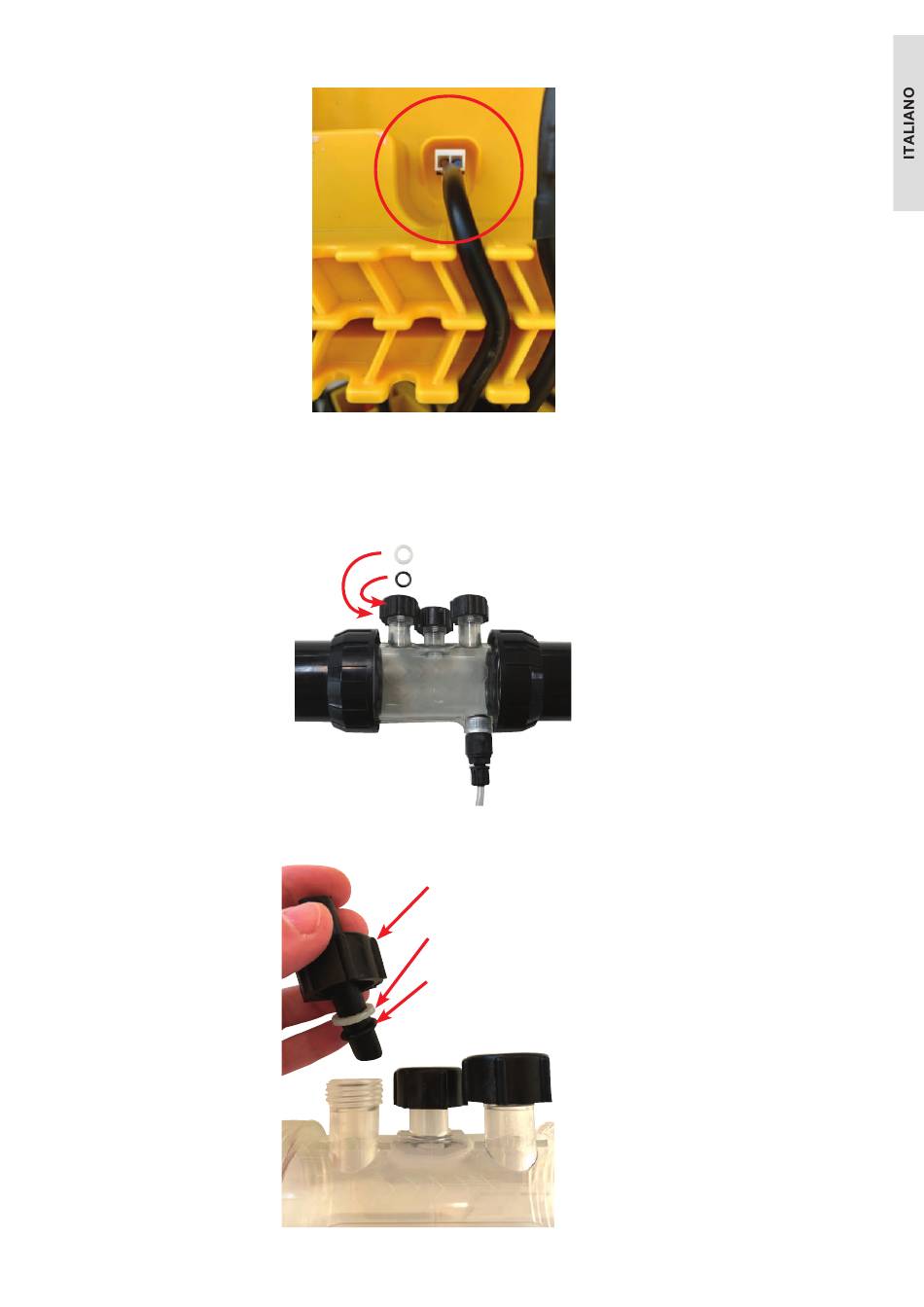

4.3.7. Collegamento idraulico dei tappi della sonda all'interno dell'alloggiamento sonda e punto di
iniezione:
Sull'alloggiamento della sonda e punto di iniezione, sotto ciascuno dei 3 x dadi di bloccaggio della
sonda, è presente un o-ring e una rondella (vedere Figura 4.13). Rimuovere il primo dado di bloccaggio
sull'alloggiamento (dove è indicato pH);
• Fare scorrere delicatamente il dado di bloccaggio, quindi la rondella e l'o-ring sul tappo della sonda
(vedere Figura 4.14);
Figura 4.13
Dado di bloccaggio della sonda
Rondella
O-ring
168
Figura 4.12
Figura 4.14
