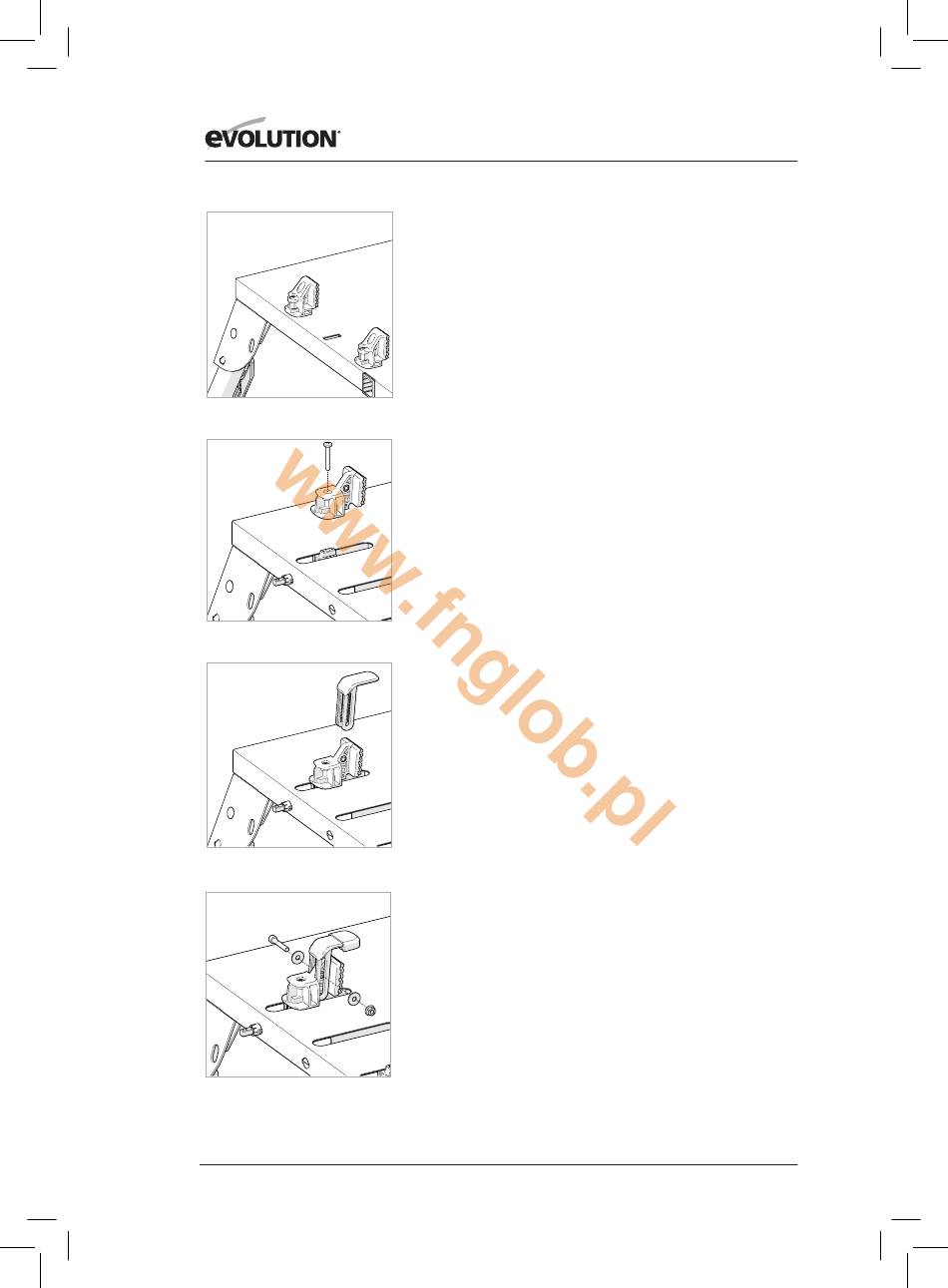

Rys.
5
Rys.
6
Rys.
7
Rys. 8
Powtórz tę samą czynność z wykorzystaniem drugiej nakrętki
i śruby; gdy obydwa stałe zaciski zostały odpowiednio
umieszczone, dokładnie dokręć śruby, aby zapobiec ich
przesuwaniu się. (Rys.5)
Powtórz tę samą czynność z wykorzystaniem drugiego
zacisku stałego.
MONTAŻ ZACISKU REGULOWANEGO
Wyrównaj zacisk regulowany z odpowiadającą mu plastikową
kształtką w długim otworze, przymocowaną do prowadnicy
śrubowej. Włóż śrubę (Rys.6) i mocno dokręć. Śruba powinna
wpasować się do kwadratowej nakrętki znajdującej się w
płytce bazowej regulowanego zacisku.
Dostępny jest również dodatkowy zacisk aluminiowy ze
zdejmowaną końcówką gumową, który może pasować do pił
różnej wielkości i kształtu, z myślą o umożliwieniu dopaso-
wania szeregu różnych pił do stojaka. Jego
konstrukcja pozwala na zaczepienie na górnej
powierzchni niektórych stelaży do pił oraz zamocowanie
różnych rodzajów pił.
Ustaw dodatkowy zacisk aluminiowy na korpusie
regulowanego zacisku (Rys.7) i dokręć śruby. Upewnij się, że
podkładki zostały umieszczone tak, jak pokazano na rysunku.
(Rys.8)
Regulowany zacisk można otwierać i zamykać w celu dopaso-
wania pił o różnej szerokości, posługując się
zdejmowanym uchwytem w kształcie litery T, aby dokręcić i
poluzować prowadnicę śrubową. (Rys.9)
