PREPARAZIONE DEL SUPPORTO
ATTENZIONE: Il supporto è piuttosto pesante. Qualora
necessario, richiedete un adeguato aiuto per sollevare, spostare
o regolare il supporto.
Prestare attenzione quando si allungano le gambe e si solleva il
sostegno. Accertarsi che mani o dita non rimangano incastrate
in uno dei meccanismi che fanno parte del supporto, o che abiti,
gioielli ecc. non si impiglino in alcuna parte del supporto.
Avvertenza: Posizionare il supporto su un'estremità o
rovesciato su un banco di lavoro pulito (o simile superficie
rigida) può facilitare le seguenti procedure.

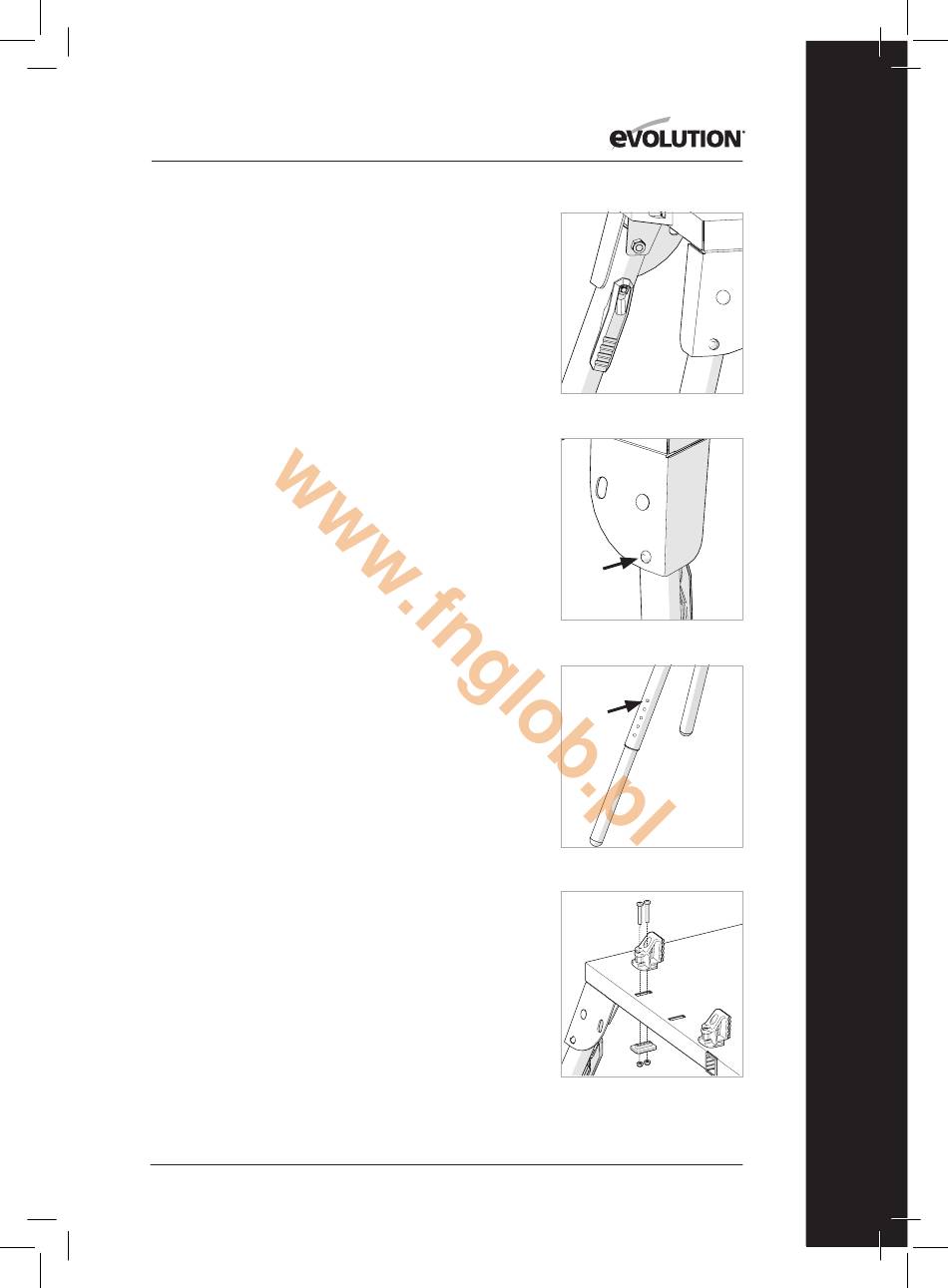

Estrarre le gambe
• Schiacciare la leva di blocco/sblocco (Fig.1) verso la
gamba per liberarla dalla posizione di chiusura.
• Ruotare la gamba nella sua posizione di funzionamento.
• Ripetere fino al dispiegamento delle (4) gambe.
• Assicurarsi che tutte e quattro (4) le gambe siano bloccate
nella loro posizione operativa. I perni di bloccaggio
delle cerniere devono essere del tutto innestati negli
alloggiamenti integrati sulle staffe agli angoli del banco.
(Fig.2).
Regolare la lunghezza delle gambe
• Spingere il perno di innesto interno della gamba (Fig.3)
e far scorrere con attenzione la gamba fino alla posizione
desiderata.
• Accertarsi che il perno di innesto interno della gamba sia
inserito nel relativo foro sul profilo esterno della gamba
stessa.
• Regolare tutte e quattro (4) le gambe accertandosi che
abbiano la medesima lunghezza.
Posizionare il supporto sulle gambe e verificare la sua rigidità e
stabilità.
ASSEMBLAGGIO MORSETTO FISSO
Allineare corpo e base di supporto del morsetto fisso con
l'entrata rettangolare presente sul banco metallico e premere
facendo scattare la base di supporto del morsetto da sotto.
(Fig.4) Accertarsi che i dadi Nyloc siano inseriti nella base di
supporto così che i bulloni possano essere fatti passare da
sopra nei fori di montaggio e stretti delicatamente.
Fig. 1
Fig. 2
Fig. 3
Fig. 4
