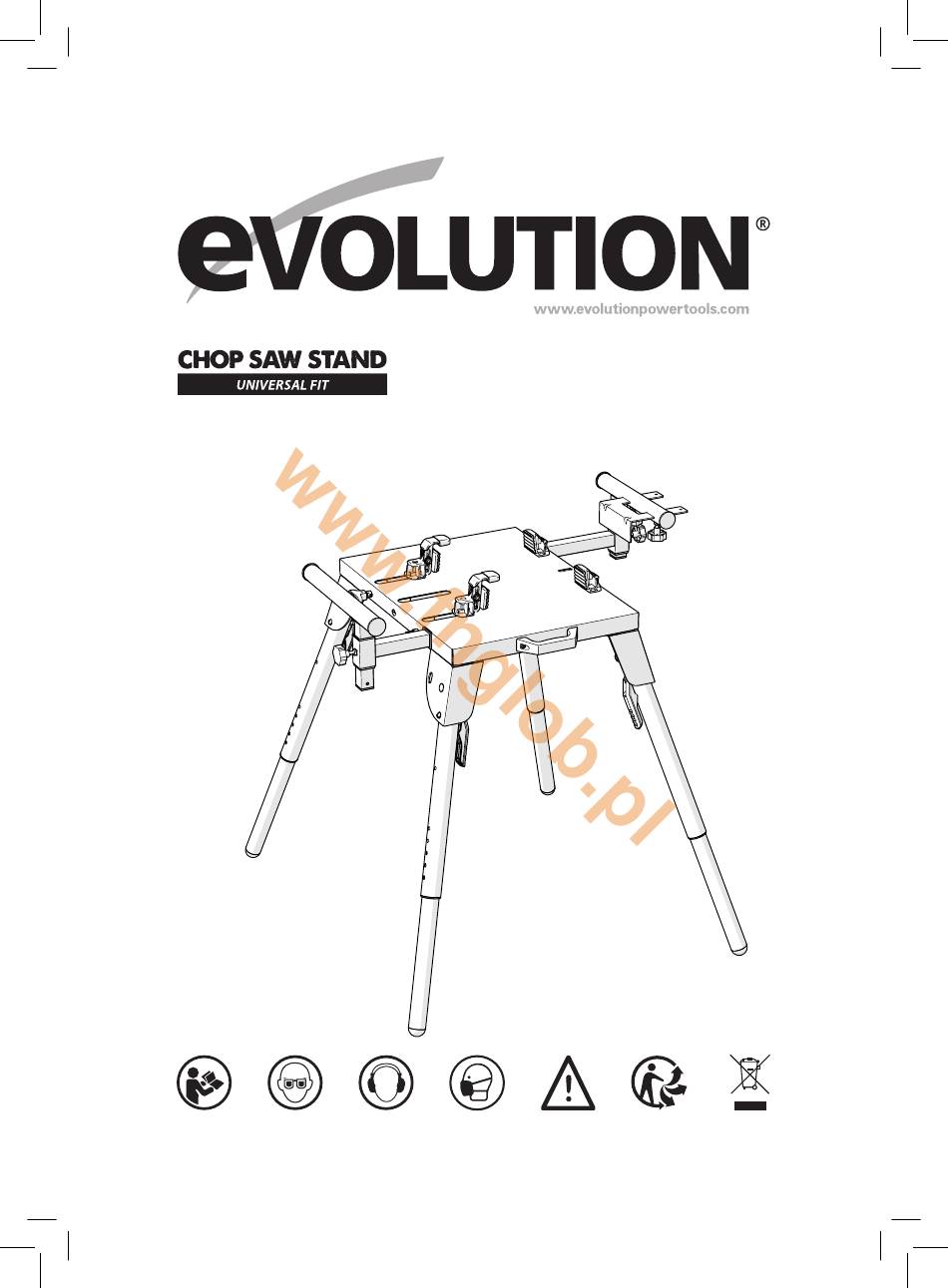

Evolution 005-0002 Originalanleitung
Kappsäge-ständer universelle passform
Vorschau ausblenden
Andere Handbücher für 005-0002:
- Originalanleitung (93 Seiten) ,
- Bedienungsanleitung
Verwandte Anleitungen für Evolution 005-0002
Inhaltszusammenfassung für Evolution 005-0002
- Seite 1 Original Instructions Original-Anleitung Instrucciones originales Instructions Originales Istruzioni originali Oryginalna instrukcja Original written in UK English Date Published: 03 / 02 / 2020...
-
Seite 12: Technische Daten
Verletzungen führen. Benutzen Sie dieses technische Helpline, deren Nummer auf der Gerät nicht, wenn Sie müde sind, unter Website von Evolution Power Tools zu finden ist. Drogen- oder Alkoholeinfluss stehen Wir bieten weltweit eine Vielzahl von Helplines oder wenn Sie bestimmte verschriebene an. -
Seite 13: Erste Schritte - Auspacken
Sie zunächst alle Werkstückauflagen Höhenverstellbare so ein, dass das Werkstück möglichst stabil Werkstückträgerstangen aufliegt. Der Evolution Kappsägenständer kann 225 kg Feste Klemmen (496 lb) Gesamtgewicht (Säge + Werkstück) tragen. Dieses Gewicht darf unter keinen Verstellbare Klemmen Umständen überschritten werden. -
Seite 14: Übersicht Kappsägeständer
www.evolutionpowertools.com ÜBERSICHT KAPPSÄGESTÄNDER 1. HAUPTGESTELL MIT 5. WERKSTÜCK-ENDANSCHLAG UNIVERSAL-MONTAGETISCH 6. FESTE KLEMMEN 2. HÖHENVERSTELLBARE BEINE 7. VERSTELLBARE KLEMMEN 3. VERLÄNGERUNGSARME 8. TRAGEGRIFF 4. WERKSTÜCKTRÄGER... -
Seite 15: Vorbereitung Des Ständers
www.evolutionpowertools.com VORBEREITUNG DES STÄNDERS WARNUNG: Dieser Ständer ist sehr schwer. Ziehen Sie gegebenenfalls einen fachkundigen Helfer hinzu, wenn Sie den Ständer anheben, verschieben oder einstellen. Seien Sie vorsichtig, wenn Sie die Standbeine ausklappen und die Höhe des Ständers einstellen. Achten Sie darauf, dass Ihre Hände oder Finger nicht in einem der Mechanismen des Ständers eingeklemmt werden können und dass sich keine Kleidungsstücke, Schmuckstücke usw. -
Seite 16: Montage Der Verstellbaren Klemmen
www.evolutionpowertools.com Wiederholen Sie den Vorgang mit der zweiten Mutter und Schraube; wenn beide festen Klemmen in Position sind, ziehen Sie sie fest an, so dass sie sich nicht mehr bewegen lassen. (Abb.5) Wiederholen Sie den gleichen Vorgang für die zweite feste Klemme. -
Seite 17: Verlängerungsarme
www.evolutionpowertools.com VERLÄNGERUNGSARME (Abb.10) Hinweis: Die mitgelieferten Verlängerungsarme sind nicht auf eine bestimmte Seite ausgerichtet und können sowohl auf der rechten (RH) als auch auf der linken (LH) Seite des Maschinentisches angebracht werden. To fit the extension arms • Die Verlängerungsarme gleiten durch die Vierkant- Führungsrohre, die sich an der Unterseite der Tischplatte des Ständers befinden. -
Seite 18: Werkstück-Stützbalken
überprüft werden, indem ein langes Lineal (oder ein ähnliches Werkzeug) horizontal in und über den Maschinenschraubstock gelegt wird. (Abb.14) Hinweis: Bei Evolution Kappsägen wird die hintere klemmen (winkelverstellbar) direkt am Maschinensockel befestigt. Die vordere klemmen wird über den Sockel geschoben, um den Spanndruck zu erzeugen. - Seite 19 www.evolutionpowertools.com Hinweis: Auf dem beweglichen klemmen sind sekundäre verstellbare klemmen angebracht. (Abb.17). Durch diese Funktion können diese klemmen so konfiguriert werden, dass sie auf die Vielzahl der derzeit von verschiedenen Herstellern erhältlichen Kappsägesockel passen. Anbringen einer Kappsäge auf dem Universal- Montagetisch •...
- Seite 20 www.evolutionpowertools.com INSTANDHALTUNG Halten Sie den Ständer sauber und frei von den Rückständen, die bei jedem Schneidevorgang anfallen. Solche Rückstände werden unweigerlich in die Mechanismen dieses Ständers gelangen. Entfernen Sie solche Rückstände mit einer weichen, langhaarigen Bürste. Beachten Sie alle relevanten Gesundheits- und Sicherheitsvorkehrungen.
-
Seite 21: Eg-Konformitätserklärung
EG-KONFORMITÄTSERKLÄRUNG Der Hersteller des von dieser Konformitätserklärung gedeckten Produktes ist: GB: Evolution Power Tools Ltd, Venture One, Longacre Close, Holbrook Industrial Estate, Sheffield, S20 3FR, GB. FR: Evolution Power Tools SAS, 61 Avenue Lafontaine, 33560, Carbon-Blanc, Bordeaux, Frankreich. Hiermit erklärt der Hersteller, dass die Maschine wie in dieser Erklärung dargestellt allen relevanten Auflagen der Maschinenrichtlinie und anderer betreffender weiter unten ausgeführten... - Seite 62 www.evolutionpowertools.com Notes...
