5 Montage und Inbetriebnahme

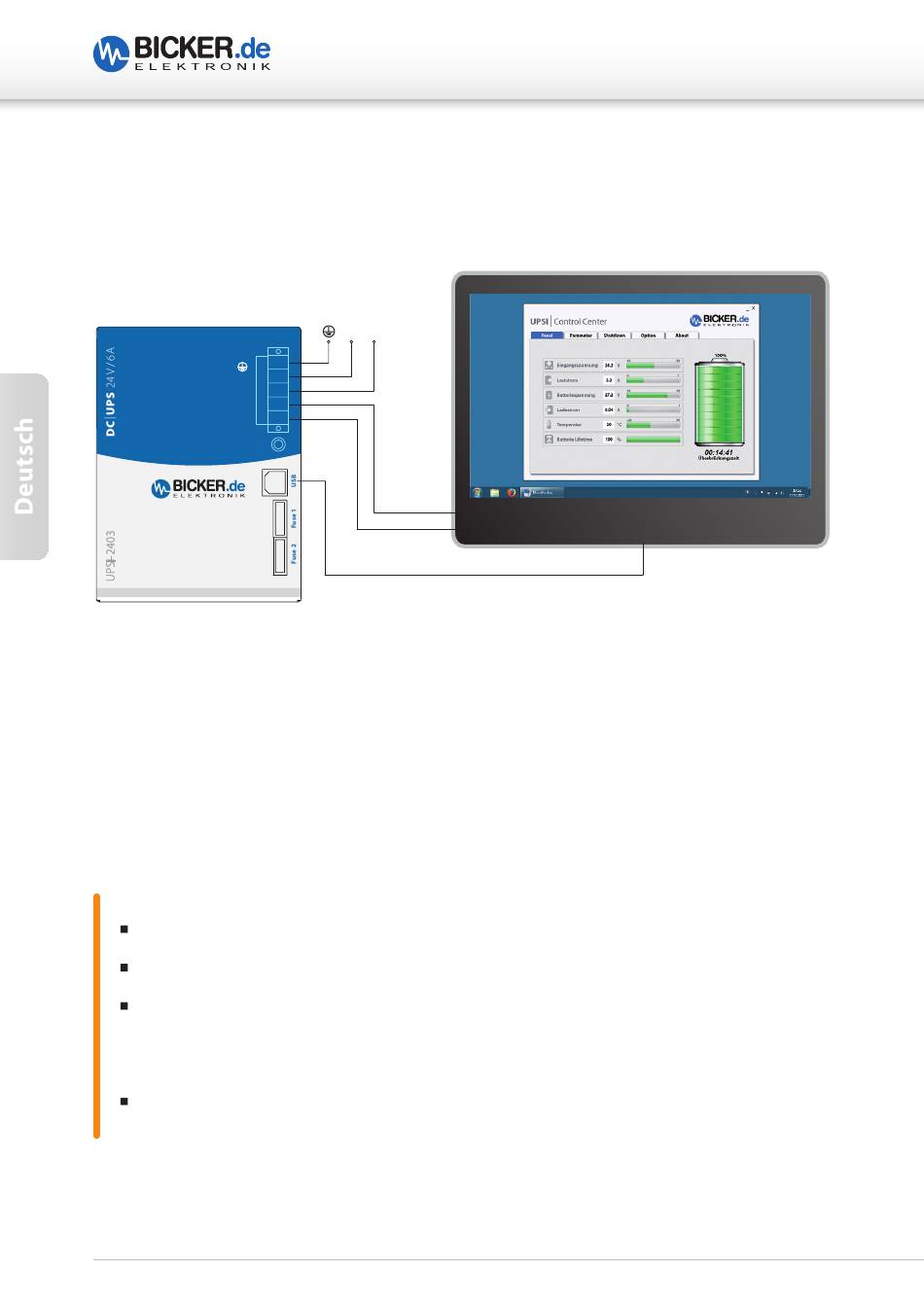

Anschlussbild UPSI-2403
UPSI-2403
DC-USV-System
24 VDC / 6 A
H inw ei se
Die Einbaulage der DC-USV UPSI-2403 ist waagrecht.
Es ist sicherzustellen, dass im Betrieb eine ausreichende Konvektion erfolgt.
Alle Anschluss-Leitungen müssen entsprechend dem Eingangsstrom der UPSI-2403
(6,7 A) dimensioniert und abgesichert werden. Der empfohlene Querschnitt für die
Anschluss-Leitungen ist 1,5 mm
Vor dem Einschalten ist die ordnungsgemäße Verkabelung sicherzustellen. Beide
Batterie-Sicherungen (10 A Mini®Fuse) müssen gesteckt sein.
10
IN+
IN-
5
4
IN +
IN –
3
OUT –
2
OUT +
1
Status
GND
IN+
UPSI | Control Center
Die USV-Management-Software steht
zum Download unter www.bicker.de
bereit und informiert Sie neben den
aktuellen Betriebsparametern zusätzlich
über die zu erwartende „Batterie Lifetime".
2
.
Benutzerhandbuch UPSI-2403
USB
