Inhaltszusammenfassung für Bicker IUPS-401

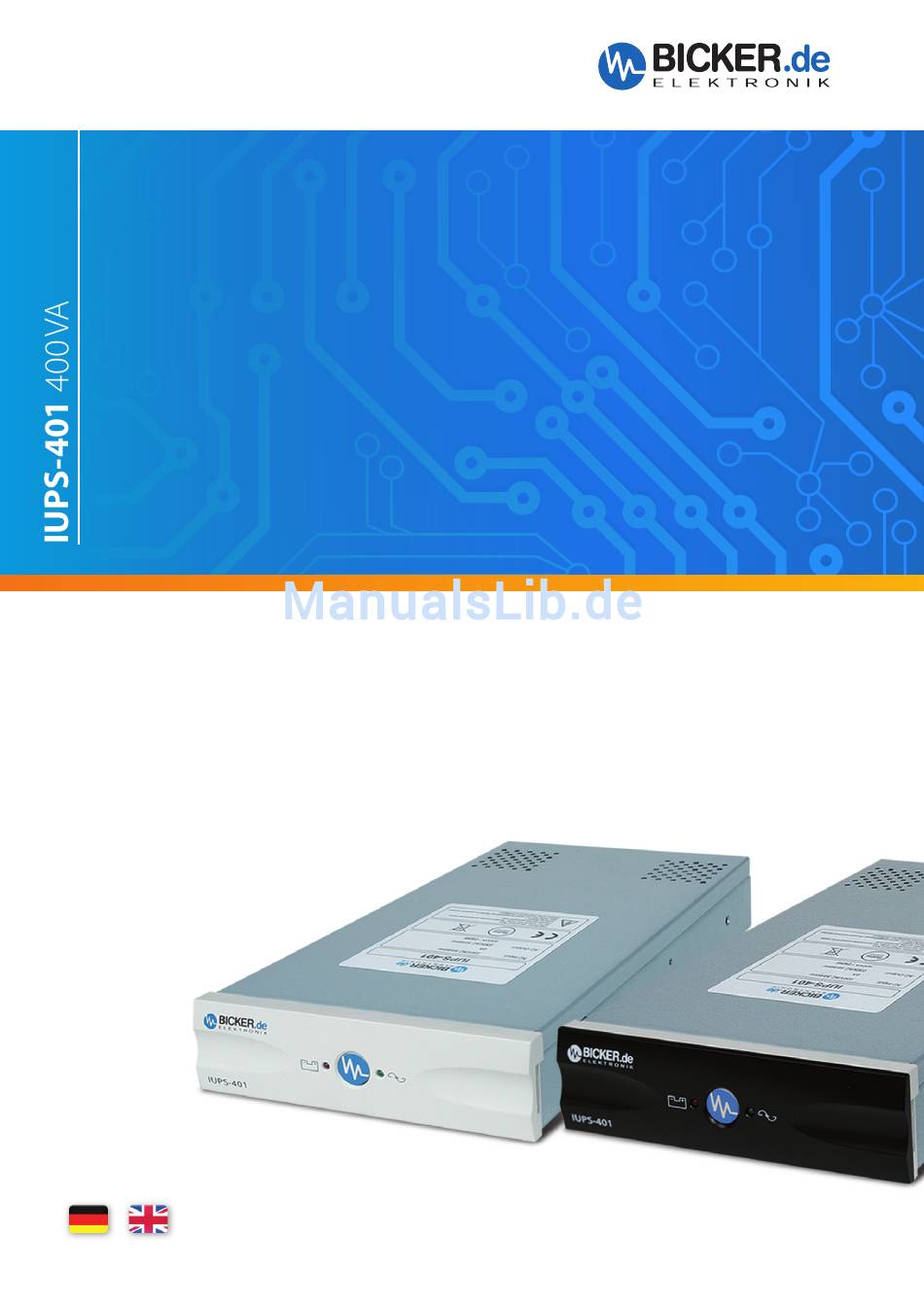

- Seite 1 IUPS-401 Benutzerhandbuch / User’s Manual Deutsch English...
- Seite 2 Benutzerhandbuch IUPS-401-Serie IUPS-401 mit Standard-Frontblende IUPS-401 mit gewechselter, schwarzer Frontblende IUPS-401-Serie Integrierte USV...
-
Seite 3: Inhaltsverzeichnis
Automatische EIN/AUS-Funktion ..........4 Überlastschutz ..................5 Übertemperaturschutz ..............5 Austausch der Frontplatte ............5 Sicherheit ..................6 Einbauanweisung ............... 7 IUPS-401/-B5/-BB/-BC ..............7 IUPS-401-B1/-B4/-BA/-B9 ............10 Bediendisplay ................11 Schnittstelle und Software ............. 12 IUPS-401/-B5/-BB/-BC ..............12 IUPS-401-B1/-B4/-BA/-B9 ............12 Fehlerbehebung ............... -
Seite 4: Allgemein
Verpackung kann ein Anzeichen hierfür sein. Im Lieferumfang enthalten sind: 1 USV-Gerät IUPS | 1 Netzkabel | 1 schwarze Frontplatte | 1 Benutzerhandbuch Bei IUPS-401/-B5/-BB/-BC: 1 Slotblech mit USB-Platine 1 internes USB-Kabel 1 externes USB-Kabel 2.0, A-/B-Stecker / 500 mm 1 Verbindungskabel (USB-Platine zu USV) 1 CD mit Software „UPSilon 2000“... -
Seite 5: Überlastschutz
Benutzerhandbuch IUPS-401-Serie 1.4 Überlastschutz Der Laststrom wird von der IUPS überwacht. Bei Überlast während des Batterie betriebs schaltet die IUPS ab. Bei Überlastung im Netzbetrieb ist ein Dauerton zu hören, der bei Beseitigung der Überlast erlischt. 1.5 Übertemperaturschutz Die interne Temperaturüberwachung signalisiert eine auftretende Übertemperatur durch die rote LED und eine akustische Warnung. -
Seite 6: Sicherheit
Benutzerhandbuch IUPS-401-Serie 2. Sicherheit Bitte beachten Sie die Einbauanweisung und nachfolgende Sicherheitshinweise. Der Einbau und Anschluss der IUPS darf nur durch eine qualifizierte Elektrofachkraft erfolgen. Die einschlägigen Regeln der Elektrotechnik sind zu beachten. Die USV- Geräte dürfen nur mit der beiliegenden Netzanschlussleitung betrieben werden. -
Seite 7: Einbauanweisung
Durch den Einbau der IUPS in den Rechner an einer Stelle mit möglichst niedriger Temp- eratur erlangen Sie eine Optimierung der Batterielebensdauer. Vor Beginn der Arbeit: Netzstecker ziehen! DSUB9-Verbindungskabel an der Rückseite der IUPS-401 anstecken und dort verschrauben. IUPS-401 in Laufwerksschacht einschieben und mit beilie- genden Schrauben befestigen. -
Seite 8: Externe Usb-Anbindung
Benutzerhandbuch IUPS-401-Serie Externe USB-Anbindung Das Verbindungskabel der IUPS- 401 auf die 5-polige Stiftleiste und das Netzkabel der IUPS-401 am Slotblech aufstecken. Das USB-Kabel vom Slotblech zum externen USB-Port stecken. Die Netzverkabelung vom Slot-blech zum Netzteil und Netzstecker verkabeln. -
Seite 9: Interne Usb-Anbindung
Benutzerhandbuch IUPS-401-Serie Interne USB-Anbindung Das Verbindungskabel der IUPS-401 auf die 5-polige Stift- leiste aufstecken und das interne USB-Kabel von der 4-poligen Stiftleiste auf das Mainboard stecken. USB-Verkabelung Bitte überprüfen Sie die PIN- Belegung des internen USB- Kabels mit der PIN-Belegung auf Ihrem Mainboard. - Seite 10 Benutzerhandbuch IUPS-401-Serie 3.2 Modelle IUPS-401-B1/-B4/-BA/-B9 Durch den Einbau der IUPS in den Rechner an einer Stelle mit möglichst niedriger Temp- eratur erlangen Sie eine Optimierung der Batterielebensdauer. Vor Beginn der Arbeit: Netzstecker ziehen! 1. Netzstecker abziehen 2. Slotblech mit 5-pol. Steuerkabeleinbauen 3.
-
Seite 11: Bediendisplay
Benutzerhandbuch IUPS-401-Serie 4. Bediendisplay TEST TEST TEST „Netzbetrieb“-LED: Die grüne LED leuchtet, wenn die Netzspannung anliegt. Die grüne LED blinkt bei Batterieladung. TEST „Back-up-Betrieb“-LED: Die rote LED blinkt, sobald die Netzspannung abgefallen ist und die IUPS die Stromversorgung übernommen hat. Der akustische Alarm TEST ertönt alle 3 Sekunden. -
Seite 12: Schnittstelle Und Software
Die Pins 4 und 7 können mit Masse (Ground) verbunden werden, müssen jedoch gegenüber den Pins 2, 5 und 6 mit negativerem Potential beschalten sein. Die Handbücher „UPSilon 2000“ bzw. „RUPS2000/RUPS2000-B1“ mit aktueller Software-Beschreibung finden Sie auf www.bicker.de im Bereich Downloads. -
Seite 13: Fehlerbehebung
Benutzerhandbuch IUPS-401-Serie 6. Fehlerbehebung Fehler: Obwohl der Computer angeschlossen und eingeschaltet ist, zeigt die IUPS keine Funktion oder Alarm Möglicher Grund: Fehler bei der Installation Behebungsvorschlag: 1. Netzstecker ziehen 2. Überprüfen der gesamten Installation gemäß Anleitung Fehler: Keine der LED‘s leuchtet Möglicher Grund:... -
Seite 14: Technische Daten
Benutzerhandbuch IUPS-401-Serie 7. Technische Daten T e c h n i s c h e D a t e n Leistung 400 VA / 240 W Eingangsspannung 230 V AC ±15 % Eingangsfrequenz 50 / 60 Hz ±5 % Ausgangsspannung 230 V AC ±15 %... - Seite 15 Benutzerhandbuch IUPS-401-Serie Modellübersicht Artikel- Schnittstelle Lastsensor USV-Management-Software Nummer Abschaltung IUPS-401 ≤ 33 W UPSilon 2000 und internes USB- Verbindungskabel im Lieferumfang IUPS-401-B5 ≤ 20 W enthalten (WIN 98, NT, 2000, 2003, XP, ME, Vista, 7, Novell NetWare®, LINUX, IUPS-401-BB ≤ 8 W FreeBSD, weitere auf Anfrage).
- Seite 16 User’s Manual IUPS-401-Series IUPS-401 with standard front panel IUPS-401 with changed, black front panel IUPS-401 series Integrated UPS...
- Seite 17 User’s Manual IUPS-401-Series General..................... 18 Contents of Delivery and Storage........18 Functional Description IUPS-401 .......... 18 Automatic ON / OFF Function ..........18 Overload Protection ..............19 Overtemperature Protection ..........19 Replacement of front panel ............. 19 Safety ..................20 Installation Instruction ............
-
Seite 18: General
1 Connection cable (USB PCB to UPS) 1 CD with Software „UPSilon 2000“ IUPS-401-B1/-B4/-BA/-B9: 1 Slot bracket with 5 pole control cable 1 CD with Software „RUPS2000 OEM“ For storing the IUPS for some time it is recommendable to charge the batteries of the IUPS before for at least 16 hours. -
Seite 19: Overload Protection
User’s Manual IUPS-401-Series 1.4 Overload Protection Load current is monitored by the IUPS. In case of an overload during battery mode the IUPS switches off. In case of an overload during mains mode a permanent sound is gene- rated, which will stop when the overload is eliminated. -
Seite 20: Safety
User’s Manual IUPS-401-Series 2. Safety Please observe the installation instruction and the following safety warnings. Installation and connection of the IUPS must only be carried out by a qualified electrical technician. The relevant rules of electrical engineering must be observed. -
Seite 21: Installation Instruction
User’s Manual IUPS-401-Series 3. Installation Instruction 3.1 IUPS-401/-B5/-BB/-BC To optimize the service life of the battery install the IUPS into the computer at a location with preferably low temperature. Disconnect mains before starting the installation! Connect DSUB9 connection cable at the back of the IUPS and fasten screws. - Seite 22 User’s Manual IUPS-401-Series External USB connection Connect the connection cable of the IUPS-401 to the 5-pole pin-and-socket connector and the mains cable of the IUPS-401 to the slot bracket. Connect the USB cable from the slot bracket to the external USB port.
-
Seite 23: Usb Connection
User’s Manual IUPS-401-Series Internal USB connection Connect the connection cable of the IUPS-401 to the 5-pole pin and socket connector and the internal USB cable from the 4-pole pin-and-socket connector to the mainboard. USB connection Please compare the pin assignment of the internal USB cable to the pin assign- ment of your PC mainboard. -
Seite 24: Iups-401-B1/-B4/-Ba/-B9
User’s Manual IUPS-401-Series 3.2 IUPS-401-B1/-B4/-BA/-B9 To optimize the service life of the battery install the IUPS into the computer at a location with preferably low temperature. Disconnect mains before starting the installation! 1. Disconnect mains 2. Install slot bracket with 5-pole control cable 3. -
Seite 25: Display
User’s Manual IUPS-401-Series 4. Display TEST TEST TEST “Mains mode“ LED: The green LED is on when mains voltage is supplied. The green LED flashes during battery charge. TEST “Back-up mode“ LED: Combined with an acoustic alarm sound every 3 seconds the red LED... -
Seite 26: Interface And Software
Please observe BIOS settings of the mainboard! 5.2 IUPS-401-B1/-B4/-BA/-B9 The interface at the back of the IUPS-401-B1 can be connected to the serial interface of the computer via a red 9 pole interface cable (included into the delivery of the software package). -
Seite 27: Troubleshooting
User’s Manual IUPS-401-Series 6. Troubleshooting Failure: Although the computer is connected and switched on, the IUPS shows neither function nor alarm Possible cause: Wrong installation Possible countermeasure: 1. Disconnect mains 2. Check the whole installation according to the instruction Failure:... -
Seite 28: Product Specifications
User’s Manual IUPS-401-Series 7. Product Specifications T e c h n i c a l d a t a Output power 400 VA / 240 W Input voltage 230 V AC ±15 % Input frequency 50 / 60 Hz ±5 % Output voltage 230 V AC ±15 %... - Seite 29 User’s Manual IUPS-401-Series Model overview Article Interface Load sensor UPS management software switch off IUPS-401 ≤ 33 W UPSilon 2000 and internal USB cable included in delivery (WIN 98, NT, 2000, IUPS-401-B5 ≤ 20 W 2003, XP, ME, Vista, 7, Novell NetWare®, LINUX, FreeBSD, others on request).
- Seite 30 Bicker Elektronik GmbH Ludwig-Auer-Straße 23 86609 Donauwörth · Germany Tel. +49 (0) 906 70595-0 +49 (0) 906 70595-55 Irrtümer und technische Änderungen vorbehalten. Windows® ist ein eingetragenes Warenzeichen der Firma Microsoft Corp. E-Mail info@bicker.de Subject to errors and technical modifications.
