Bodyguard
7000 Elektronische Überwachungseinheit - Upgrade Kit
Für den Gebrauch mit Atemschutzgeräten der Baureihe PSS
●

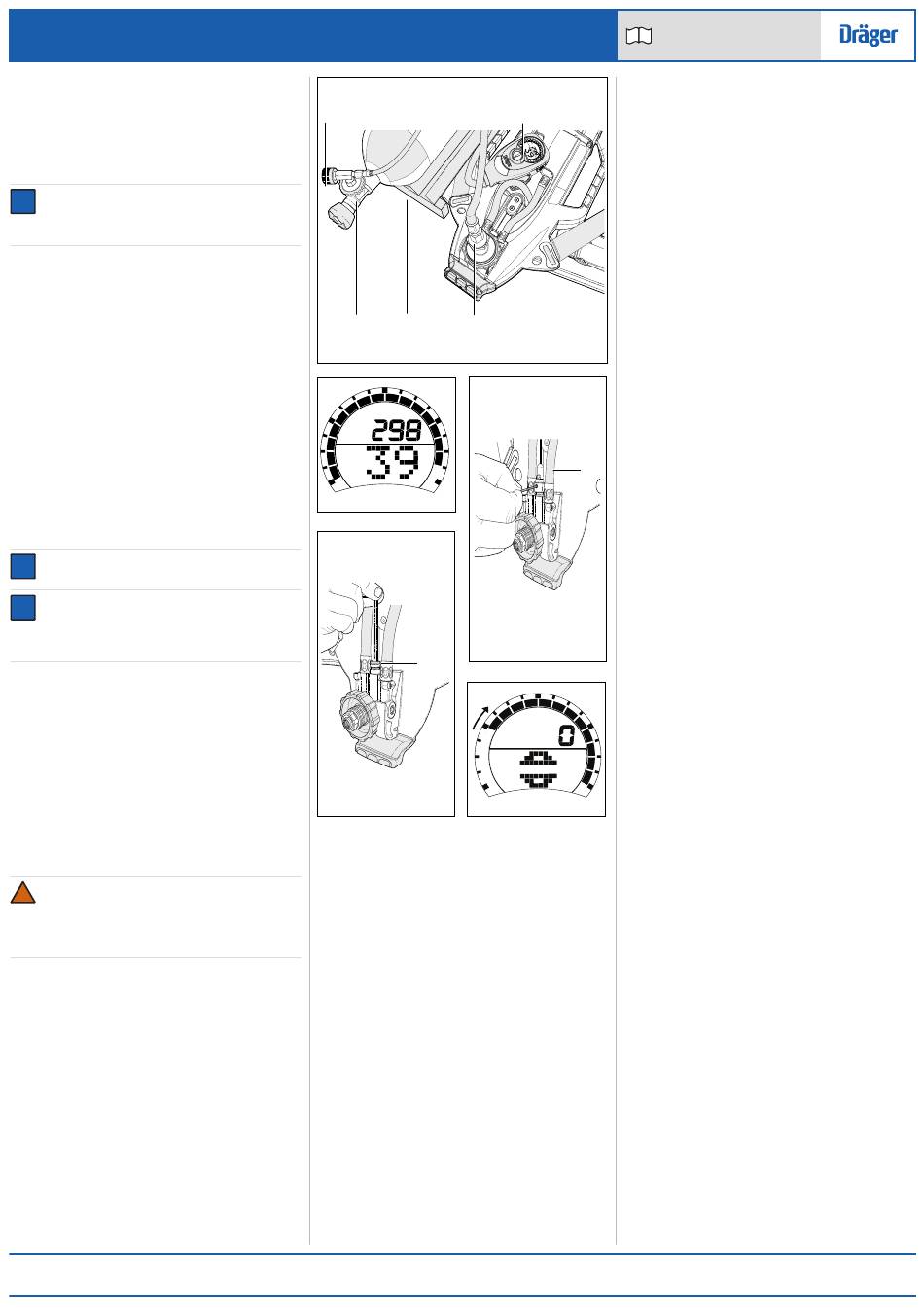

Öffnen Sie das Flaschenventil langsam und vollständig, um das
System unter Druck zu setzen. Das System führt einen Selbsttest
durch und anschließend zeigt das Display den tatsächlichen
Flaschendruck an (Abb. 14). (Typischer Flaschendruck und Zeitpunkt
für das Auslösen der Warnpfeife in Abb. 14.)
●
Schließen Sie das Flaschenventil vollständig.
●
Öffnen sie den Reglerknopf (1, Abb. 13) sehr vorsichtig (entgegen des
Uhrzeigersinns), um die Luft langsam aus dem System abzulassen.
Beobachten Sie den Druck auf dem Display und bei ca. 70 bar schließen
Sie den Reglerknopf leicht, um die entweichende Luft zu drosseln. Bei ca.
59 bis 58 bar schließen Sie den Reglerknopf sofort komplett.
HINWEIS
i
i
Die Aktivierung des elektronischen Alarms ist auf ca. 57 bar
voreingestellt. Die Alarme werden an diesem Punkt oder im Laufe
der folgenden Schritte aktiviert. Ignorieren Sie die elektronischen
Alarme zu diesem Zeitpunkt.
●
Mithilfe des 5,0 mm Inbusschlüssels drehen Sie den Adapter
(1, Abb. 15) vorsichtig im Uhrzeigersinn. Hören Sie sofort auf, den
Adapter zu drehen, wenn ein Luftstrom von der Aktivierungsöffnung
wahrnehmbar ist. Lassen Sie die Luft weiter aus der Öffnung strömen,
bis die gesamte Luft aus dem System entwichen ist.
●
Drücken Sie die Warnpfeife (1, Abb. 16) komplett auf den Adapter,
wobei das Pfeifenloch wie dargestellt ausgerichtet sein soll (in
Richtung des Handrads des Druckminderers).
●
Mithilfe des 1,5 mm Inbusschlüssels schrauben Sie den Gewindestift
(im Uhrzeigersinn) komplett in die Nut im Adapter, um die Warnpfeife
zu sichern (nicht überziehen).
5.5
Überprüfen
der
Alarmaktivierungsdrucks
●
Schließen Sie den Reglerknopf (1, Abb. 13) des Entlastungsventils
vollständig.
●
Öffnen Sie das Flaschenventil langsam und vollständig, um das
System unter Druck zu setzen. Das System führt einen Selbsttest
durch und anschließend zeigt das Display den tatsächlichen
Flaschendruck an (Abb. 14).
●
Schließen Sie das Flaschenventil vollständig.
●
Öffnen sie den Reglerknopf (1, Abb. 13) sehr vorsichtig (entgegen des
Uhrzeigersinns), um die Luft langsam aus dem System abzulassen.
Beobachten Sie den Druck auf dem Display und bei ca. 70 bar
schließen Sie den Reglerknopf leicht, um die entweichende Luft zu
drosseln.
●
Der elektronische Alarm und die mechanische Pfeife sollten innerhalb
des Toleranzbereichs aktiviert werden (60 bis 50 bar). Vermerken Sie
den Aktivierungsdruck für jeden Alarm.
HINWEIS
i
i
Durch den Toleranzbereich werden die Alarme eventuell nicht zur
selben Zeit aktiv.
HINWEIS
i
i
Falls die mechanische Pfeife außerhalb der spezifizierten Werte
aktiviert wird, entfernen Sie die Warnpfeife (1, Abb. 16) und
wiederholen Sie die oben beschriebenen Einstellungen. Falls der
elektronische Alarm außerhalb der spezifizierten Werte aktiviert wird,
kontaktieren Sie Dräger.
●
Lassen Sie das System langsam entlüften, bis das Display null (0) bar
anzeigt und die Radialsegmente aus sind. Das Display zeigt ein
Symbol mit offenem Ventil (Abb. 17) und die Radialsegmente werden
nacheinander im Uhrzeigersinn ausgeschaltet.
●
Wenn alle Segmente ausgeschaltet sind, schalten Sie das System ab
(siehe
Gebrauchsanweisung
Überwachungseinheit der Baureihe Bodyguard
●
Ziehen Sie den Füllschlauch vom Atemschutzgerät.
●
Richten
Sie
das
Kabel
unter
der
Schulterpolsters (Abb. 3) aus und schließen Sie dann die beiden
Knöpfe. Lokalisieren Sie den Knopf und drücken Sie dann zum
Schließen auf den Punkt (1, Abb. 4). Versuchen Sie nicht, den Knopf
an einer anderen Stelle gewaltsam zu schließen.
5.6
Prüfen des Atemschutzgeräts
Führen Sie für das Gerät eine komplette Funktionsprüfung vor Abnahme
und Betriebsfreigabe durch (siehe Vorbereitung und Aufgaben vor
Aufnahme des Betriebs in der Gebrauchsanweisung für die Elektronische
Überwachungseinheit der Baureihe Bodyguard
WARNUNG
!
Eine fehlende Übereinstimmung des Atemschutzgeräts mit den
beschriebenen Standards oder Parametern beim Funktionstest
weist auf eine Systemstörung hin. Melden Sie die Störung dem
geschulten Instandhaltungspersonal oder wenden Sie sich an
Dräger. Nutzen Sie das Atemschutzgerät nicht, bis die Störung
behoben ist.
