70 www.electrolux.com
Hc

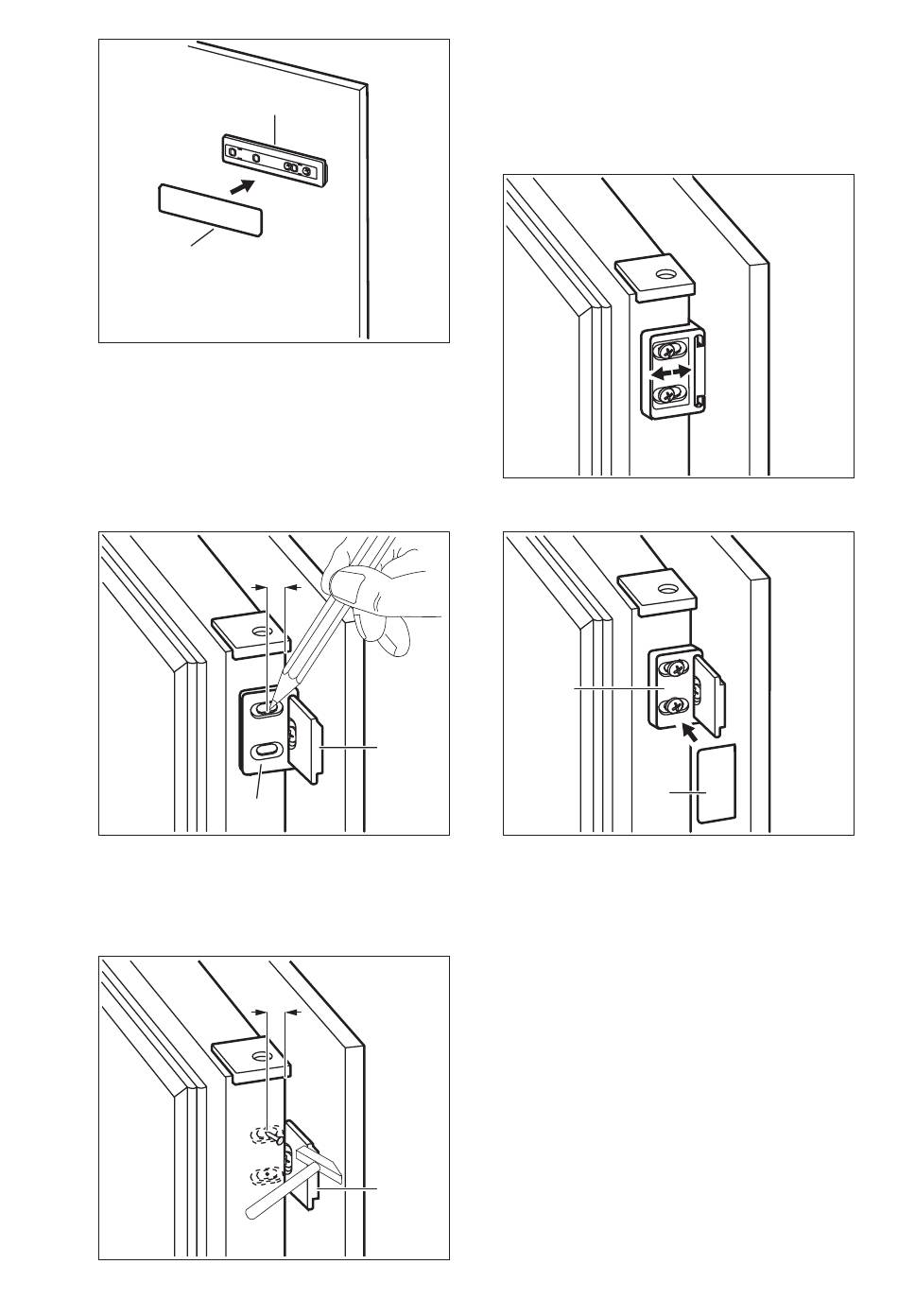

19. Abra la puerta del aparato y la puerta
del mueble de cocina en un ángulo
de 90°.
20. Introduzca el cuadrado pequeño (Hb)
en la guía (Ha).
21. Coloque juntas la puerta del aparato
y la puerta del mueble de cocina y
marque los orificios.
22. Quite los soportes y ponga una
marca a una distancia de 8 mm
desde el borde exterior de la puerta
en la que se debe colocar el clavo
(K).
Ha
8 mm
Ha
Hb
8 mm
K
Ha
23. Vuelva a colocar el cuadrado
pequeño en la guía y fíjelo con los
tornillos suministrados.
24. Alinee las puertas del mueble de
cocina y del aparato mediante el
ajuste de la pieza (Hb).
Hb
25. Presione la pieza (Hd) contra la
pieza (Hb).
Hb
Hd
Finalmente, compruebe que:
• Todos los tornillos están apretados.
• La cinta selladora se ha fijado
firmemente al armario.
• La puerta abre y cierra
correctamente.
8.4 Instrucciones de montaje
de la parte inferior del
compensador de la puerta
1. Con la puerta abierta, afloje los dos
tornillos situados en la parte inferior
sin desatornillarlos completamente.
