8 Montage des Covers

Ziehen Sie das Cover erst über, wenn alle Einstellungen durchgeführt wurden, um so ein
Einklemmen der Finger zu vermeiden.

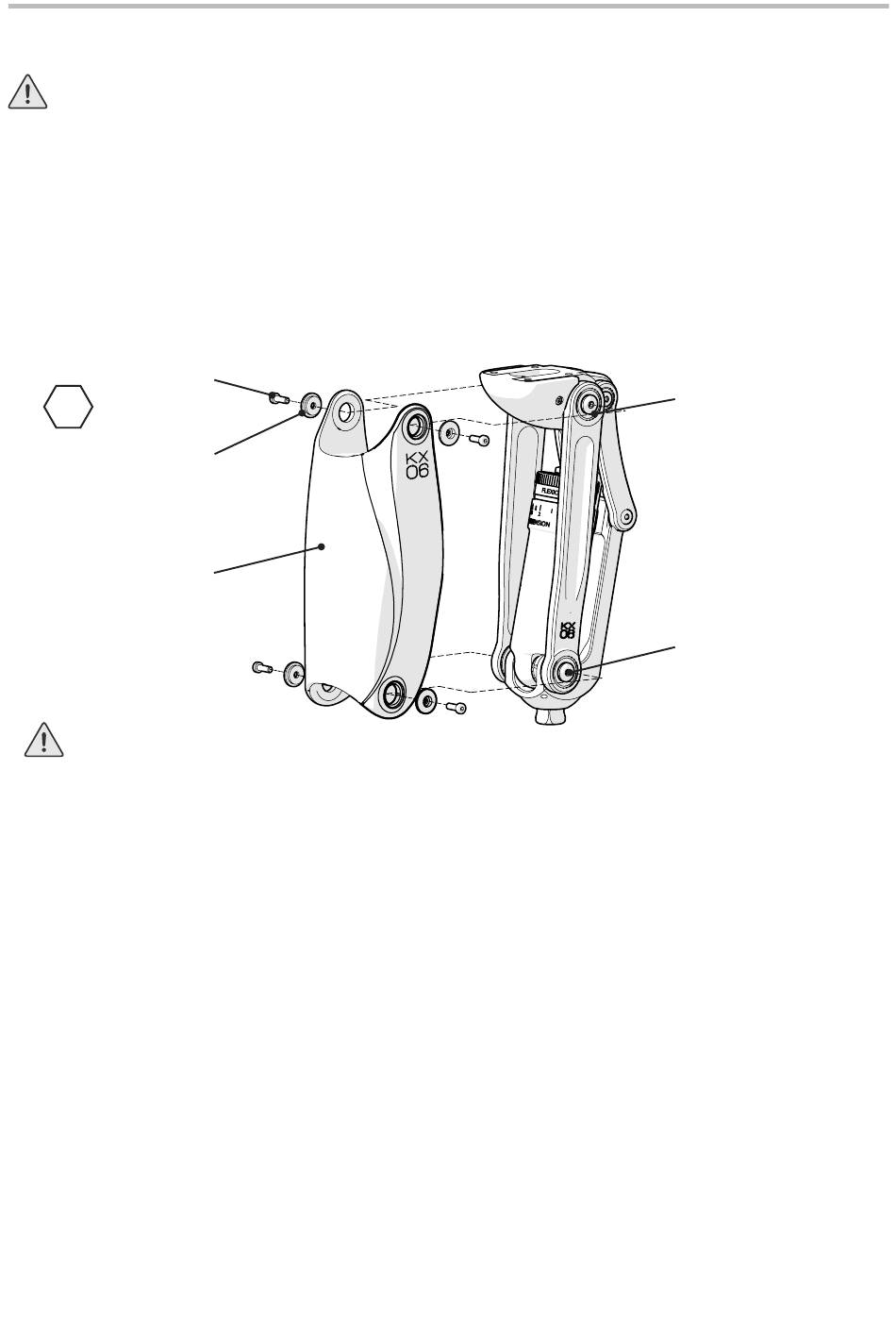

1. Bringen Sie das Cover an dem Produkt an den vorderen Gelenkkopf- und Trägerachszapfen
mit den mitgelieferten 4x M4-Sechskantschrauben und 4x Abstandshaltern an (siehe
Abbildung unten).
2. Ziehen Sie die Schrauben mit dem mitgelieferten 2,5 mm-Inbusschlüssel fest. Ziehen Sie die
Abdeckschrauben nicht zu fest.
M4 Sechskantschraube
913216
2,5
(x4)
Abstandshalter
236122
(x4)
Cover
(Abdeckung)
236121
Ziehen Sie die Abdeckschrauben
nicht zu fest.
Montage des Covers
30
Vorderer
Gelenkkopfachszapfen
Vorderer
Trägerachszapfen
