Inhaltszusammenfassung für Blatchford KX06

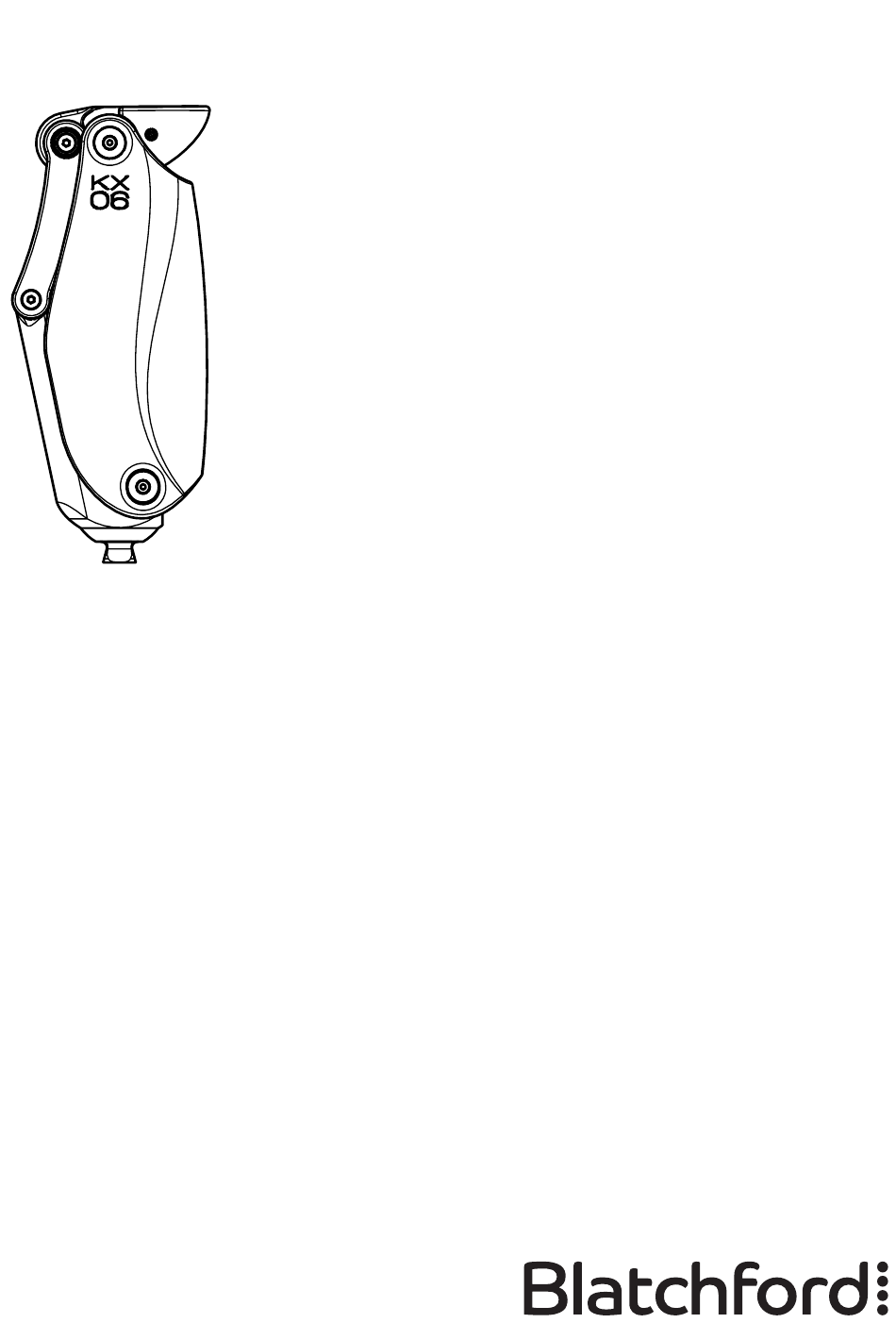

- Seite 1 KX06 User Guide KX06V2 User Guide Guide de l’Utilisateur Bedienungsanleitung für Anwender Guida per l’utente Guia de Usario Brukerhåndbok Руководство пользователя دليل املستخدم...
-
Seite 2: Inhaltsverzeichnis
User Guide KX06V2 Please keep these instructions. Contents Contents .................................2 1 Description and Intended Purpose ........................3 2 Safety Information ..............................4 3 Construction ................................5 4 Maintenance ................................6 5 Limitations on Use ..............................7 6 Removing the Cosmetic Cover ..........................7 7 Adjusting Swing Resistance ..........................8 7.1 Flexion Resistance ...............................8 7.2 Extension Resistance ............................9 7.3 Stirrup Function and Features ........................9... -
Seite 3: Description And Intended Purpose
1 Description and Intended Purpose These instructions are for the user. The term device is used throughout these instructions for use to refer to KX06V2. Application This device is a knee unit that is for use exclusively as a component of a lower limb prosthesis. This device is a polycentric knee unit that uses both a 4-bar mechanism and a hydraulic cylinder to control the phases of the gait cycle. -
Seite 4: Safety Information
2 Safety Information This warning symbol highlights important safety information which must be followed carefully. 1. Be aware of finger trap hazard at all times. 2. Any changes in the performance or function of the limb e.g. instability, double- action, restricted movement, non-smooth motion or unusual noises should be immediately reported to your service provider. -
Seite 5: Construction
3 Construction Principal Parts • Frame Aluminium alloy, brass, stainless steel, titanium, steel • Knee control Various materials, principally aluminium alloy, stainless steel, acetal homopolymer, nitrile butadiene rubber (NBR), hydraulic fluid • Knee pad Polyurethane • Cosmetic cover Thermoplastic elastomer Component Identification Knee Pad Frame... -
Seite 6: Maintenance
Maintenance must be carried out by competent personnel. Do not carry out maintenance on this device yourself. Instead, return it to a Blatchford center for maintenance. If the device is still under warranty, we will loan you another knee unit while we carry out maintenance. -
Seite 7: Limitations On Use
Exclusively for use between -10 °C and 50 °C (-14 °F and 122 °F). It is recommended that only Blatchford products be used in conjunction with the device. 6 Removing the Cosmetic Cover If you need to adjust swing resistance, first remove the cosmetic cover to access the adjustment cap. -
Seite 8: Adjusting Swing Resistance
7 Adjusting Swing Resistance Read “Safety Information”, items 13 to 15 and Notes i to iii on page 4 Flexion Resistance before proceeding. To access the adjustment cap, first remove the cosmetic cover (see Section 6). Adjustment Decrease Increase resistance resistance Latch Flexion... -
Seite 9: Extension Resistance
Extension Resistance To access the adjustment cap, first remove the cosmetic cover (see Section 6). Make a note of the flexion setting before starting to adjust the extension resistance. 1) If there is excessive To increase extension resistance: terminal impact on 1) Raise the latch and turn the adjustment cap in the knee extension: clockwise direction... -
Seite 10: Fitting The Cosmetic Cover
8 Fitting the Cosmetic Cover Always fit the cosmetic cover after all adjustments have been made to help prevent finger trap hazards. Fit the cosmetic cover to the device at the chassis anterior pivot and carrier anterior pivot using the 4 x M4 hex screws and 4 x spacers supplied (see figure below). Tighten the screws using the 2.5 mm hex key supplied. -
Seite 11: Environmental Aspects
This product contains hydraulic oil, mixed metals and plastics. It should be recycled where possible in accordance with local waste recycling regulations. Trademark Acknowledgements KX06 and Blatchford are registered trademarks of Blatchford Products Limited. Manufacturer’s Registered Address Blatchford Products Limited, Lister Road, Basingstoke RG22 4AH, UK. -
Seite 12: Table Des Matières
Guide de l’utilisateur KX06V2 Veuillez conserver ces instructions. Table des matières Table des matières ............................12 1 Description et usage prévu ..........................13 2 Informations de sécurité ............................14 3 Structure ..................................15 4 Entretien ..................................16 5 Limites d’utilisation ............................... 17 6 Retrait du couvercle esthétique ........................ -
Seite 13: Description Et Usage Prévu
1 Description et usage prévu Ces instructions sont destinées à l’utilisateur. Le terme dispositif est utilisé tout au long des instructions d’utilisation pour désigner le KX06V2. Application Ce dispositif est un genou prothétique qui est exclusivement utilisé comme composant d’une prothèse de membre inférieur. -
Seite 14: Informations De Sécurité
2 Informations de sécurité Ce symbole d’avertissement met en avant les informations importantes de sécurité à suivre scrupuleusement. 1. Faites bien attention à ne pas vous coincer les doigts. 2. Toute variation des performances ou du fonctionnement du membre (par ex. en cas d'instabilité, de double action, d'amplitude restreinte, de rigidité... -
Seite 15: Structure
3 Structure Pièces principales : • Châssis Alliage d’aluminium, laiton, inox, titane, acier • Vérin de contrôle Divers matériaux, principalement alliage d’aluminium, inox, homopolymère acétal, caoutchouc nitrile, liquide hydraulique • Protection du genou Polyuréthane • Enveloppe Élastomère thermoplastique cosmétique Identification des composants Protection du genou Châssis... -
Seite 16: Entretien
L’entretien doit être effectué par un spécialiste compétent. Ne réalisez pas l'entretien du dispositif vous-même. Veuillez le renvoyer dans un centre d'entretien de Blatchford. Si le dispositif est encore sous garantie, nous vous fournirons un genou prothétique de prêt pendant la période d'entretien. -
Seite 17: Limites D'utilisation
Utilisation strictement comprise entre -10 °C et 50 °C. Nous recommandons d'utiliser le dispositif uniquement Convient à la submersion avec des produits Blatchford. 6 Retrait du couvercle esthétique Si vous avez besoin de régler la résistance à l'oscillation, retirez d'abord le couvercle esthétique pour accéder à... -
Seite 18: Régler La Résistance À L'oscillation
7 Régler la résistance à l'oscillation Veuillez lire les “Informations de sécurité“, Résistance à la flexion articles de 13 à 15 et les remarques i à iii Pour accéder à la bague de réglage, retirez d'abord à la page 14 avant de procéder. le couvercle esthétique (voir Section 6). -
Seite 19: Résistance À L'extension
Résistance à l'extension Pour accéder à la bague de réglage, retirez d'abord le couvercle esthétique (voir Section 6). Pensez à noter la valeur de réglage de la flexion avant de régler la résistance à l'extension. Augmenter la résistance à l'extension : 1) En cas d'impacts 1) Relevez le loquet et tournez la bague de réglage terminaux excessifs au... -
Seite 20: Pose Du Couvercle Esthétique
8 Pose du couvercle esthétique Veillez à toujours remettre en place le couvercle esthétique après chaque réglage afin d'éviter de vous coincer les doigts. Posez le couvercle esthétique sur le pivot antérieur du châssis et sur le pivot antérieur du support du dispositif avec les 4 vis hexagonales M4 et les 4 entretoises fournies (voir schéma ci-dessous). -
Seite 21: Aspects Environnementaux
L’utilisateur doit savoir que les changements ou modifications non approuvées annuleront la garantie, les licences d’utilisation et les exemptions. Consultez le site Web Blatchford pour connaître la déclaration de garantie en vigueur. Signalement d’incidents graves En cas peu probable d’incident grave avec ce dispositif, contacter le fabricant et l’autorité... -
Seite 22: Inhaltsverzeichnis
Bedienungsanleitung für Anwender KX06V2 Bitte bewahren Sie diese Anleitung gut auf. Inhaltsverzeichnis Inhaltsverzeichnis ............................22 1 Beschreibung und vorgesehener Verwendungszweck ................23 2 Sicherheitsinformationen ........................... 24 3 Bauteile ..................................25 4 Wartung ..................................26 5 Nutzungseinschränkungen ..........................27 6 Entfernen des Covers (Abdeckung) ......................... 27 7 Anpassung des Schwungwiderstands ...................... -
Seite 23: Beschreibung Und Vorgesehener Verwendungszweck
1 Beschreibung und vorgesehener Verwendungszweck Diese Gebrauchsanweisung ist für den Anwender vorgesehen. Die Bezeichnung Produkt bezieht sich in dieser Gebrauchsanweisung auf das KX06V2. Anwendung Dieses Produkt ist ein Kniegelenk, das ausschließlich für den Einsatz als Komponente einer Prothese für die unteren Extremitäten vorgesehen ist. Es handelt sich dabei um ein polyzentrisches Kniegelenk, das mit einem 4 -Schenkel Mechanismus und einen Hydraulikzylinder ausgestattet ist, um die Gangzyklusphasen zu kontrollieren. -
Seite 24: Sicherheitsinformationen
2 Sicherheitsinformationen Das Warnsymbol hebt die wichtigen Sicherheitshinweise hervor, die genau beachtet werden müssen. 1. Achten Sie zu jeder Zeit darauf, dass Finger nicht eingeklemmt werden können. 2. Jegliche Veränderungen der Leistung oder Funktion der Prothese, wie z. B. Instabilität, Doppelschlag , Einschränkungen in der Bewegung, unrunde Bewegungen oder ungewöhnliche Geräusche, sollten umgehend Ihrem Leistungserbringer mitgeteilt werden. -
Seite 25: Bauteile
3 Bauteile Wichtigste Bauteile und Materialien • Rahmen Aluminiumlegierung, Messing, Edelstahl, Titan, Stahl • Kniekontrolleinheit unterschiedliche Materialien, vorwiegend Aluminiumlegierung, Edelstahl, Acetal-Homopolymer, Nitril-Butadien-Gummi (NBR), Hydraulikflüssigkei • Kniepad Polyurethane • Cover thermoplastisches Elastomer Produktübersicht Kniepad Rahmen Cover Kniekontrolleinheit 938411/2-0520... -
Seite 26: Wartung
Führen Sie die Wartung dieses Produktes nicht selbst durch. Senden Sie das Produkt stattdessen zur Wartung zurück an Blatchford. Wenn sich das Produkt noch in der Garantiezeit befindet, werden wir Ihnen ein Ersatzkniegelenk zur Verfügung stellen, während wir die Wartung durchführen. -
Seite 27: Nutzungseinschränkungen
Nur zur Verwendung bei Temperaturen zwischen -10 °C und 50 °C. Wir empfehlen den ausschließlichen Einsatz von Blatchford-Produkten in Verbindung mit dem Produkt. 6 Entfernen des Covers (Abdeckung) Wenn der Schwungwiderstand angepasst werden muss, entfernen Sie zuerst das Cover , um auf die Justierkappe zugreifen zu können. -
Seite 28: Anpassung Des Schwungwiderstands
7 Anpassung des Schwungwiderstands Flexionswiderstand Lesen Sie „Sicherheitsinformationen“, Punkte 13 bis 15 und Hinweise i bis iii auf Um auf die Justierkappe zugreifen zu können, muss Seite 24, bevor Sie fortfahren. zuerst das Cover entfernt werden (siehe Abschnitt 6). Justierkappe Widerstand Widerstand verringern... -
Seite 29: Extensionswiderstand
Extensionswiderstand Um auf die Justierkappe zugreifen zu können, muss zuerst das Cover entfernt werden (siehe Abschnitt 6). Vermerken Sie die Flexionseinstellung, bevor Sie mit der Einstellung des Extensionswiderstands fortfahren. Erhöhung des Extensionswiderstands: 1) Wenn bei der 1) Heben Sie die Verriegelung an und drehen Sie die Kniestreckung ein Justierkappe im Uhrzeigersinn auf „10“... -
Seite 30: Montage Des Covers
8 Montage des Covers Ziehen Sie das Cover erst über, wenn alle Einstellungen durchgeführt wurden, um so ein Einklemmen der Finger zu vermeiden. Bringen Sie das Cover an dem Produkt an den vorderen Gelenkkopf- und Trägerachszapfen mit den mitgelieferten 4x M4-Sechskantschrauben und 4x Abstandshaltern an (siehe Abbildung unten). -
Seite 31: Ce-Konformität
Wir weisen Sie darauf hin, dass Änderungen oder Modifikationen, die nicht ausdrücklich genehmigt wurden, Ausnahmeregelungen und Gewährleistungen unwirksam werden lassen. Die aktuelle und vollständige Garantieerklärung finden Sie auf der Website von Blatchford. Die Meldung ernsthafter Vorfälle Im unwahrscheinlichen Fall, dass es bei der Nutzung dieser Prothese zu einem ernsthaften Vorfall kommt, muss dieser dem Hersteller und der jeweilig vor Ort zuständigen Behörde mitgeteilt... -
Seite 32: Guida Per L'utente
Guida per l’utente KX06V2 Si raccomanda di conservare le presenti istruzioni. Indice Indice ..................................32 1 Descrizione e impieghi previsti ........................33 2 Informazioni di sicurezza ............................. 34 3 Struttura..................................35 4 Manutenzione ................................. 36 5 Limiti di utilizzo ............................... 37 6 Rimozione della copertura estetica ......................... -
Seite 33: Descrizione E Impieghi Previsti
1 Descrizione e impieghi previsti Le presenti istruzioni sono destinate agli utenti. Nelle presenti istruzioni per l’uso, il termine dispositivo si riferisce al dispositivo KX06V2. Applicazione Questo dispositivo si presenta come un’unità ginocchio da utilizzare esclusivamente come componente di una protesi per arto inferiore. Il dispositivo è... -
Seite 34: Informazioni Di Sicurezza
2 Informazioni di sicurezza Questo simbolo di Attenzione evidenzia le informazioni sulla sicurezza importanti, da seguire con particolare attenzione. 1. Prestare sempre attenzione al rischio di intrappolamento delle dita. 2. Eventuali variazioni nelle prestazioni o nella funzionalità dell’arto, ad es. instabilità, doppia azione, un movimento limitato o non fluido oppure rumori insoliti, devono essere immediatamente segnalate al fornitore. -
Seite 35: Struttura
3 Struttura Componenti principali • Telaio Lega di alluminio, ottone, acciaio inossidabile, titanio, acciaio • Controllo del ginocchio Materiali vari, principalmente lega di alluminio, acciaio inossidabile, omopolimero acetale, gomma nitrile-butadiene (NBR), liquido idraulico • Patella Poliuretano • Copertura estetica Elastomero termoplastico Identificazione dei componenti Patella Telaio... -
Seite 36: Manutenzione
La manutenzione deve essere eseguita da personale competente. Non eseguire personalmente la manutenzione di questo dispositivo. Consegnarlo invece a un centro Blatchford specializzato nella manutenzione. Se il dispositivo è ancora in garanzia, durante le operazioni di manutenzione all’utente sarà fornita un’unità ginocchio sostitutiva. -
Seite 37: Limiti Di Utilizzo
Utilizzare esclusivamente a temperature comprese tra -10 °C e 50 °C. Si raccomanda di utilizzare esclusivamente prodotti Blatchford assieme a questo dispositivo. 6 Rimozione della copertura estetica Se occorre regolare la resistenza all'oscillazione, rimuovere innanzitutto la copertura estetica per accedere al dado di regolazione. -
Seite 38: Regolazione Della Resistenza All'oscillazione
7 Regolazione della resistenza all'oscillazione Resistenza alla flessione Leggere le voci da 13 a 15 e le Note da i a iii delle “Informazioni di sicurezza”a Per accedere al dado di regolazione, rimuovere pagina 34, prima di procedere. innanzitutto la copertura estetica (cfr. Sezione 6). Dado di Riduci Aumenta... -
Seite 39: Resistenza All'estensione
Resistenza all’estensione Per accedere al dado di regolazione, togliere innanzitutto la copertura estetica (cfr. Sezione 6). Annotare le impostazioni di regolazione della flessione prima di iniziare a regolare la resistenza dell’estensione. 1) In caso di impatto Per aumentare la resistenza all’estensione terminale eccessivo sull’estensione del 1) Sollevare il blocco di... -
Seite 40: Installazione Della Copertura Estetica
8 Installazione della copertura estetica Indossare sempre la copertura estetica dopo aver effettuato le debite regolazioni per evitare il rischio di intrappolamento delle dita. Montare la copertura estetica sul dispositivo in corrispondenza del perno del telaio anteriore e del perno del supporto anteriore, utilizzando le 4 viti a brugola M4 e i 4 distanziatori forniti in dotazione (cfr. -
Seite 41: Aspetti Ambientali
Visitare il sito web di Blatchford per consultare la dichiarazione di garanzia completa in vigore. Segnalazione di incidenti gravi Nell’improbabile eventualità che si verifichi un grave incidente dovuto al presente dispositivo, questo deve essere segnalato al produttore e alle autorità... -
Seite 42: Contenido
Manual de uso KX06V2 Conserve estas instrucciones. Contenido Contenido ................................42 1 Descripción y finalidad prevista ........................43 2 Información de seguridad ........................... 44 3 Composición ................................45 4 Mantenimiento ............................... 46 5 Limitaciones de uso ............................... 47 6 Retirada de la funda estética ..........................47 7 Ajuste la resistencia al balanceo ........................ -
Seite 43: Descripción Y Finalidad Prevista
1 Descripción y finalidad prevista Estas instrucciones son para el usuario. En estas instrucciones de uso se emplea el término dispositivo para referirse a KX06V2. Uso: Este dispositivo es una unidad de rodilla para ser utilizada exclusivamente como componente de una prótesis de miembro inferior. -
Seite 44: Información De Seguridad
2 Información de seguridad Este símbolo de precaución resalta la información de seguridad importante que debe respetarse meticulosamente. 1. Sea consciente en todo momento del peligro de que los dedos queden atrapados. 2. Informe a su proveedor inmediatamente acerca de cualquier cambio en el rendimiento o el funcionamiento de la prótesis;... -
Seite 45: Composición
3 Composición Componentes principales: • Soporte Aleación de aluminio, latón, acero inoxidable, titanio, acero • Control de la rodilla Varios materiales, principalmente aleación de aluminio, acero inoxidable, goma de nitrilo de butadieno (NBR), fluido hidráulico • Almohadilla de la rodilla Poliuretano •... -
Seite 46: Mantenimiento
Solamente personal capacitado realizará las labores de mantenimiento. No realice mantenimiento en este dispositivo. En su lugar, devuélvalo al centro de Blatchford para su mantenimiento. Si el dispositivo sigue bajo garantía, le prestaremos otra unidad de rodilla hasta que realicemos el mantenimiento. -
Seite 47: Limitaciones De Uso
Enjuague el dispositivo con agua fresca y seque concienzudamente después de exponerlo a ambientes como los descritos. Para uso exclusivo entre -10 °C y 50 °C. Se recomienda que solo se utilicen productos Blatchford en conjunción con el producto. 6 Retirada de la funda estética Si tiene que ajustar la resistencia al balanceo, retire primero la funda estética para acceder a la... -
Seite 48: Ajuste La Resistencia Al Balanceo
7 Ajuste la resistencia al balanceo Resistencia a la flexión Lea “Información de seguridad”, los elementos 13 al 15 y las Notas i a iii en la Para acceder a la tapa de ajuste, retire primero la página 44 antes de continuar. funda estética (consulte la Sección 6). -
Seite 49: Resistencia A La Extensión
Resistencia a la extensión Para acceder a la tapa de ajuste, retire primero la funda estética (consulte la Sección 6). Apunte el ajuste de la flexión antes de comenzar a ajustar la resistencia a la extensión. Para aumentar la resistencia a la extensión, proceda del 1) Si hay un impacto modo siguiente: terminal excesivo al... -
Seite 50: Colocación De La Funda Estética
8 Colocación de la funda estética Coloque siempre la funda estética después de que se hayan realizado todos los ajustes para evitar el riesgo de que los dedos queden atrapados. Coloque la funda estética sobre el dispositivo en el pivote anterior del chasis y el pivote anterior de la carcasa utilizando los 4 tornillos hexagonales M4 y los 4 espaciadores suministrados (consulte la imagen a continuación) Apriete los tornillos utilizando la llave hexagonal de 2,5 mm proporcionada. -
Seite 51: Aspectos Medioambientales
El usuario debería saber que todo cambio o modificación no aprobada expresamente podría invalidar la garantía, las licencias de uso y exenciones. Consulte la declaración total de garantía en el sitio web de Blatchford. Comunicación de incidentes graves En el caso improbable de que se produzca un incidente grave en relación con el uso de este producto, comuníquelo al fabricante y a las autoridades nacionales que corresponda. -
Seite 52: Innhold
Brukerhåndbok KX06V2 Ta vare på disse instruksjonene. Innhold Innhold ................................. 52 1 Beskrivelse og tiltenkt formål ........................... 53 2 Sikkerhetsinformasjon............................54 3 Konstruksjon ................................55 4 Vedlikehold ................................56 5 Bruksbegrensninger .............................. 57 6 Fjerning av det kosmetiske dekselet ....................... 57 7 Justere svingmotstand ............................ -
Seite 53: Beskrivelse Og Tiltenkt Formål
1 Beskrivelse og tiltenkt formål Disse instruksjonene er for brukeren. Ordet enhet brukes i denne bruksanvisningen for å referere til KX06V2. Anvendelse Denne enheten er en kneprotese som utelukkende skal brukes som en del av en protese for nedre ekstremiteter. Denne enheten er en polysentrisk kneprotese som bruker både en 4-stangsmekanisme og en hydraulisk sylinder for å... -
Seite 54: Sikkerhetsinformasjon
2 Sikkerhetsinformasjon Dette forsiktighetssymbolet fremhever sikkerhetsinformasjon som må følges nøye. 1. Vær til enhver tid oppmerksom på fingerklemfaren. 2. Enhver endring i ytelsen eller funksjonen til protesen, f.eks. ustabilitet, dobbeltvirkning, begrenset bevegelse, ujevn bevegelse eller uvanlige lyder, skal rapporteres til helsepersonell øyeblikkelig. 3. -
Seite 55: Konstruksjon
3 Konstruksjon Hoveddeler • Ramme Aluminiumlegering, messing, rustfritt stål, titan, stål • Knekontroll Diverse materialer, hovedsaklig aluminiumlegering, rustfritt stål, nitrilbutadiengummi (NBR), hydraulisk væske • Knepute Polyuretan • Kosmetisk deksel Termoplastisk elastomer Komponentidentifikasjon Knepute Ramme Kosmetisk deksel Knekontroll 938411/2-0520... -
Seite 56: Vedlikehold
En årlig visuell inspeksjon anbefales. Se etter visuelle defekter som kan påvirke riktig funksjon. Vedlikehold må utføres av kvalifisert personell. Du skal ikke utføre vedlikehold på denne enheten selv. Returner den i stedet til en Blatchford klinikk for vedlikehold. Hvis enheten fortsatt dekkes av garantien, låner vi deg en annen kneprotese mens vi utfører vedlikeholdet. -
Seite 57: Bruksbegrensninger
Etter eventuell eksponering for slike miljøer, må enheten skylles i ferskvann og tørkes grundig. Eksklusivt for bruk mellom -10 ° C og 50 ° C. Det anbefales at kun Blatchford-produkter brukes sammen med protesen. 6 Fjerning av det kosmetiske dekselet Hvis du må... -
Seite 58: Justere Svingmotstand
7 Justere svingmotstand Les ”Sikkerhetsinformasjon” delene 13 til Fleksjonsmotstand 15 og Merknader i til iii på side 54 før du fortsetter. For å få tilgang til justeringshetten, fjern først det kosmetiske dekselet (se avsnitt 6). Justeringshette Reduser Øk motstanden motstanden Sikkerhet- slås Fleksjons-... -
Seite 59: Ekstensjonsmotstand
Ekstensjonsmotstand For å få tilgang til justeringshetten, fjern først det kosmetiske dekselet (se avsnitt 6). Noter ned fleksjonsinnstillingen før du begynner å justere ekstensjonsmotstanden. 1) Ved omfattende støt For å øke forlengelsesmotstanden: i sluttpunktet ved 1) Hev sikkerhetslåsen og vri justeringshetten i retning kneutstrekning: med klokken inntil øk motstanden. -
Seite 60: Montere Det Kosmetiske Dekselet
8 Montere det kosmetiske dekselet Sett alltid det kosmetiske dekselet tilbake på plass etter at alle justeringer er utført for å unngå fingerklemfare. Sett det kosmetiske dekselet på protesen ved chassisets anteriore svingledd og bærerens anteriore svingledd ved hjelp av 4 x M4 sekskantskruer og 4 x avstandsstykker (se figuren nedenfor). - Seite 61 Dette produktet inneholder hydraulikkolje, blandede metaller og plast. Det skal resirkuleres når mulig, i tråd med lokale bestemmelser om gjenvinning av avfall. Anerkjennelse av varemerker KX06 og Blatchford er registrerte varemerker tilhørende Blatchford Products Limited. Produsentens registrerte adresse Blatchford Products Limited, Lister Road, Basingstoke RG22 4AH, Storbritannia.
-
Seite 62: Руководство Пользователя
Руководство пользователя KX06V2 Пожалуйста, сохраните данную инструкцию. Содержание Содержание ..............................62 1 Описание и предусмотренное назначение ..................... 63 2 Техника безопасности ............................64 3 Конструкция ................................65 4 Техническое обслуживание ..........................66 5 Ограничения при эксплуатации ........................67 6 Демонтаж косметического защитного покрытия .................. 67 7 Настройка... -
Seite 63: Описание И Предусмотренное Назначение
1 Описание и предусмотренное назначение Данные инструкции предназначены для пользователя. Термин устройство относится к коленному модулю KX06V2 и будет использован далее в настоящей инструкции. Область применения Данное устройство является коленным модулем и должно использоваться исключительно как составная часть протеза нижней конечности. Данное... -
Seite 64: Техника Безопасности
2 Техника безопасности Данный символ предупреждения подчеркивает важную информацию о технике безопасности, которая должна соблюдаться неукоснительно. 1. При работе и эксплуатации устройства всегда следует помнить о потенциальной опасности защемления пальцев. 2. Пользователь обязан незамедлительно доложить своему протезисту/врачу о любых ощутимых изменениях в работе или функции протезной системы, например, неустойчивости, двойных... -
Seite 65: Конструкция
3 Конструкция Составные части алюминиевый сплав, медь, нержавеющая сталь, титановый сплав, сталь • Рама • Управляющий цилиндр различные материалы, алюминиевый сплав, нержавеющая сталь, ацетальный гомополимер, бутадиен-нитрильный каучук (NBR), гидравлическая жидкость • Коленный шар Полиуретан • Косметическое Термопластичный эластомер защитное покрытие Коленный... -
Seite 66: Техническое Обслуживание
персонал, прошедший обучение в учебных центрах Blatchford. Запрещается самостоятельное проведение технического обслуживания данного устройства. Для проведения технического обслуживания необходимо переслать устройство в центр технического обслуживания Blatchford . Если устройство находится на гарантии, Вы получите обменное устройство на период проведения технического обслуживания. -
Seite 67: Ограничения При Эксплуатации
температурах окружающей среды от -10 °С до +50 °С. Рекомендуется использовать данное устройство только совместно с модульными компонентами производства Подходит для погружения Blatchford. 6 Демонтаж косметического защитного покрытия При необходимости проведения юстировки сопротивления в фазе переноса и доступа к юстировочному лимбу Вам понадобится провести демонтаж защитного косметического покрытия. -
Seite 68: Настройка Сопротивления В Фазе Переноса
7 Настройка сопротивления в фазе переноса Сопротивление на сгибание Перед началом юстировки внимательно ознакомьтесь с материалами, Для доступа к юстировочному лимбу необходимо представленными в Разделе Техника демонтировать косметическое защитное покрытие (см. безопасности пункты с 13 по 15 и Раздел 6). Примечания... -
Seite 69: Сопротивление На Разгибание
Сопротивление на разгибание Для доступа к юстировочному лимбу необходимо демонтировать косметическое защитное покрытие (см. Раздел 6). Перед началом юстировки сопротивления на разгибание 1) При излишнем терминальном ОБЯЗАТЕЛЬНО ЗАПОМНИТЕ ИЛИ ЗАПИШИТЕ значение ударе при разгибании модуля настройки сопротивления на сгибание. Для увеличения сопротивления на разгибание: в... -
Seite 70: Установка Косметического Защитного Покрытия
8 Установка косметического защитного покрытия Для предотвращения потенциального риска защемления пальцев, всегда устанавливайте защитное косметическое покрытие только после того, как все юстировочные процедуры будут завершены. Установите защитное косметическое покрытие на передние оси шасси и несущей устройства и закрепите используя 4 винта M4 с шестигранным шлицем и 4 входящих в комплект... -
Seite 71: Гарантийные Обязательства
и пластмасс. По возможности, изделие должно быть переработано в соответствии с локальным законодательством по утилизации отходов. Торговые марки KX06 и Blatchford являются зарегистрированными торговыми марками холдинга Blatchford Products Limited. Торговые марки Blatchford Products Limited, Lister Road, Basingstoke RG22 4AH, UK. - Seite 72 دليل املستخدم KX06V2 .ي ُ رجى اتباع هذه التعليمات املحتويات 72..........................املحتويات 73....................١ . الوصف والغرض من االستخدام 74........................٢ . معلومات السالمة 75..........................٣ . اعمال بناء 76..........................٤ . الصيانة 77........................٥ . حدود االستخدام 77......................... ٦ . إزالة الغطاء التجمييل 78.......................
- Seite 73 الوصف والغرض من االستخدام .هذه اإلرشادات موجهة إىل املستخدم .KX06V2 مصطلح الجهاز يرد ضمن هذه اإلرشادات لإلشارة إىل االستخدام .هذا الجهاز عبارة عن وحدة يتم تركيبها يف الركبة لالستخدام فقط كجزء من طرف تعوييض سفيل هذا الجهاز عبارة عن وحدة رباعية املركز تستخدم آلية ٤-بار وأسطوانة هيدروليكية للتحكم يف مراحل دورة ا مل ِ ش ْ ية. فهو يوفر .التحكم...
- Seite 74 معلومات السالمة .رمز التحذير هذا يسلط الضوء عىل معلومات السالمة التي يجب اتباعها بعناية .احذر دو م ً ا من خطر انحشار األصابع ١ . ،عند حدوث أي تغيري يف أداء الطر أو وظيفة ف التعوييض، كعدم ثباته واتزانه، أو حركته حركة مزدوجة ٢...
- Seite 75 اعمال بناء األجزاء الرئيسية هيكل سبائك األلومنيوم والنحاس والفوالذ املقاوم للصدأ والتيتانيوم والصلب السيطرة عىل الركبة مواد مختلفة ، بشكل رئييس سبائك األلومنيوم ، الفوالذ املقاوم للصدأ ، بوليمر أسيتال ، مطاط ) ، سائل هيدروليكيNBR( النرتيل بوتادين السيطرة عىل الركبة البويل...
- Seite 76 .ي ُ نصح بأداء الفحص البرصي سنو ي ً ا. تحقق من عدم وجود عيوب برصية قد تؤثر عىل أداء الجهاز لوظيفته بالشكل املناسب .يجب أن تتم الصيانة بواسطة فنيني أكفاء ، للصيانة. إذا كان الجهاز ال يزال يف فرتة الضمانBlatchford ال تقم بإجراء الصيانة عىل هذا الجهاز بنفسك. بل أرجعه إىل مركز .فسنقوم بإعارتك وحدة ركبة أخرى لحني االنتهاء من صيانة جهازك...
- Seite 77 .السباحة. إذا تعرض جهازك ألي من هذه البيئات ، فقم بغسله باملاء العذب وجففه تما م ً ا .لالستخدام حرص ي ً ا بني - ١ درجات مئوية و ٥ درجة مئوية . فقط فيما يتعلق بالجهازBlatchford يوىص باستخدام منتجات إزالة الغطاء التجمييل...
- Seite 78 ضبط مقاومة التأرجح اقرأ عنارص»معلومات السالمة» من إىل واملالحظات من األوىل إىل الثالثة ف يف مقاومة االنثناء ١ .الصفحة قبل املتابعة .للوصول إىل غطاء.التعديل،.قم أو ال ً .بإزالة الغطاء.التجمييل .)٦.(انظر القسم غطاء التعديل تقليل زيادة املقاومة املقاومة املزالج االنثناء مقياس حلقة...
- Seite 79 مقاومة التمديد ١ .)٦.للوصول إىل غطاء.التعديل،.قم أو ال ً .بإزالة الغطاء.التجمييل.(انظر القسم .قم بتدوين إعداد االنثناء قبل البدء يف تعديل مقاومة التمديد .:لزيادة مقاومة التمديد إذا كان هناك تأثري بسط ١ . ارفع املزالج ١ . وأدر غطاء مفرط للركبة عىل تمديد الضبط...
- Seite 80 تركيب الغطاء التجمييل .رك ّ ب دائ م ً ا الغطاء التجمييل بعد إجراء جميع التعديالت لتفادي مخاطر انحشار اإلصبع قم برتكيب الغطاء التجمييل عىل الجهاز يف املحور األمامي للشاسيه واملحور األمامي للناقل باستخدام الرباغي ١ . .) األربعة والفواصل املبا ع ِ دة األربعة املتوفرة (انظر الشكل أدناهM٤ السداسية .اربط...
- Seite 81 .يجب أن يكون املستخدم عىل علم بأن التغيريات أو التعديالت غري املعتمدة رصاحة قد تلغي الضمان وتراخيص التشغيل .واالستثناءات ..عىل الويب لالطالع عىل بيان الضمان الكامل الحايلBlatchford.راجع موقع اإلبالغ عن الحوادث الخطرية .يف حالة وقوع حادث خطري غري متوقع فيما يتعلق بهذا الجهاز، ينبغي إبالغ الرشكة املصنعة والسلطة الوطنية املختصة...
