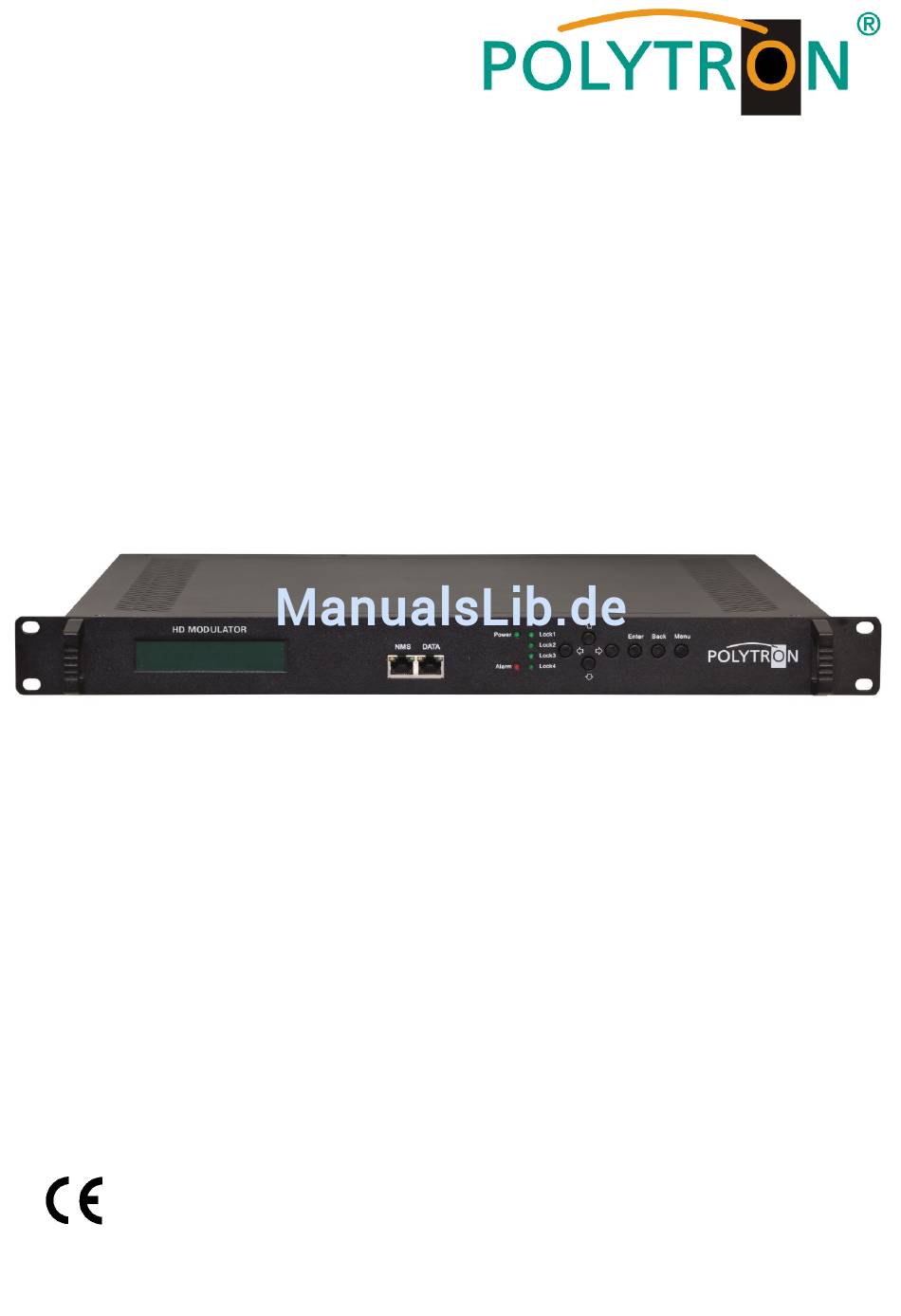

- Seite 1 HDMI / SDI Modulator DVB-C / IP HDM 4 C / HDS 4 C01 Bedienungsanleitung/ User manual 0901664 V3...
-
Seite 2: Sicherheitsvorkehrungen / Hinweise
Sicherheitsvorkehrungen / Hinweise Vor dem Arbeiten am HDM 4 C bitte unbedingt folgende Sicherheitsbestimmungen sorgfältig lesen! ACHTUNG Das Öffnen des Gerätes sollte nur von autorisiertem Fachpersonal durchgeführt werden. Zum Aus- und/oder Einbau eines Moduls muss das Grundgerät immer stromlos sein! Netzanschluss und Netzkabel Das Gerät darf nur an einem Stromnetz mit einer... - Seite 3 Sicherheitsvorkehrungen2 Beschreibung ......................3 Bedienelemente / Anschlüsse ................4 Technische Daten / Anzeige ................. 5 Programmierung mittels Tasten ................. 6-9 Programmierung mittels Software ..............9-17 Beschreibung: Modulator zur Umsetzung von bis zu 4 HDMI-Signalen und einem ASI-Transportstrom in einen DVB-C (QAM) Kanal. Die Signale stehen auch als IP-Stream zur Verfügung und können in IPTV- Netzwerke eingespeist werden.
- Seite 4 Bedienelemente Taste nach oben im Menü Taste nach unten im Menü Taste nach links im Menü Taste nach rechts im Menü Taste Enter (Auswahl bestätigen) Taste Back (im Menü einen Schritt zurück) Taste Menu (um in das Menü zu kommen und es zu verlassen) Anzeige Betriebsspannung Anzeige Alarm, wenn kein Signal anliegt 10 Anzeige ob ein HDMI Signal anliegt...
-
Seite 5: Technische Daten
Technische Daten: Typ/Type HDM-4 C Artikel –Nr. / Article no. 5741654 Videoformat / Video Encoding H.264 / Mpeg2 Eingänge / Inputs 4x HDMI, 1 x ASI(BNC) Ausgänge / OutputsRF(F-connector) 1 x DVB-C, 2x ASI(BNC), IP(RJ45) Auflösung / Resolution 1920*1080_60P, 1920*1080_50P 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P Audioformat / Audio Encoding... -
Seite 6: Übersicht Hauptmenü
Übersicht Hauptmenü: Das Hauptmenü erscheint nach drücken der Taste „Menu“. Mit den Pfeiltasten erfolgt die Steuerung durch das Menü. Mit „Enter“ werden die Einstellungen bestätigt. Mit „Back“ einen Schritt zurück in das vorherige Menü. 1 Status 3 Modulator 5 Network 2 Input sets 4 TS config 6 System... -
Seite 7: Modulate Setting / Modulator Einstellungen
2.3 ASI Parse Program Auslesen der Programme aus dem ASI-Datenstrom Select Program Auswahl der Programme zur Modulation in DVB-C oder zum ASI-Ausgang. √: Das Programm ist zur Weiterverarbeitung ausgewählt. X: Das Programm wird nicht weiter verarbeitet. 3. Modulate Setting / Modulator Einstellungen 3.x Output: 3.1 Output A Auswahl: A, B, C, D... -
Seite 8: Network / Network Einstellungen
5 Network / Network Einstellungen 5.1 NMS Anschluss für programmieren über Software einstellen 5.1.1 NMS IP Address: Einstellung der IP Adresse für den Webbrowser Zugang Standard: 192.168.00.136 5.1.1 NMS IP Address 5.1.2 NMS IP Address 5.1.2 Subnet Mask: Standard: 255.255.255.000 5.1.3 Gateway: 5.1.3 Gateway Standard: 192.168.00.001... - Seite 9 Service IP: Input-IP address of the HDM 1 Default: 192.168.002.137 Service IP Subnet Mask Subnet Mask: Standard: 255.255.255.000 Gateway: Standard: 192.168.002.000 Gateway Protocol Protocol: Standard: 192.168.002.000 6. System 6.1 Save config / Einstellungen speichern Auswahl: „Yes“ oder „No“ 6.2 Load saved CFG / Lade abgespeicherte Einstellungen Auswahl: „Yes“...
-
Seite 10: Programmierung Über Webbrowser (Nms)
Programmierung über Webbrowser (NMS) Verbinden Sie den PC oder Notebook, durch ein Standard-Netzwerkkabel, mit der NMS-Buchse. Falls ein Proxyserver verwendet wird ist dieser, in den Netzwerkverbindungen, zu deaktivieren. Der verwendete PC muss sich im gleichen Netzwerk befinden wie das HDM 4 Gerät. In der Grundeinstellung besitzt das Gerät die IP-Adresse 192.168.001.225. - Seite 11 Auf der Übersichtsseite sind alle Statuswerte ersichtlich. Angezeigt wird die Version der Software, Hardware und Weboberfläche. Zusätzlich können aktuelle Informationen bzw. Zuordnungen für das Ein – und Ausgangssignal abgelesen werden. In der linken Spalte können alle veränderbaren Parameter ausgewählt werden. Input Setting / Einstellungen Die 4 HDMI-Eingänge können wie folgt ausgewählt und eingestellt werden: Input 1 :...
- Seite 12 Video Format: Mpeg2 oder H.264 Standard: H.264 Video Bit Rate: Wert zwischen 1000 und 19000 Mbps einstellen Standard: 8000 Mbps Audio Format: Mpeg2, Mpeg2 AAC oder Mpeg4 AAC Standard: Mpeg2 Audio Bit Rate: Auswahl: 64, 96, 128, 192, 256, 320 kbps. Standard: 192 kbps.
- Seite 13 ASI Input PID Pass: Falls die gleiche PID in dem System bereits vergeben wurde, ist es möglich die PID`s zu verändern. Änderungen sollten nur von erfahrenen Nutzern durchgeführt werden. Passthrough: Am Ausgang werden nur die ausgewählten ASI-Programme moduliert. Multiplex: ASI-Programme können mit HDMI-Eingängen gemischt werden. Input Program: Alle im ASI-Datenstrom enthaltenen Programme werden angezeigt.
- Seite 14 All Output: Wählt alle im Ausgang angezeigten Programme aus. Parse timeout: Auslese-Zeitbegrenzung des ASI-Datenstroms. In die NIT Einstellung muss nur in großen Netzen eingegriffen werden. Änderungen sollten nur von erfahrenen Nutzern durchgeführt werden.
- Seite 15 IP Output Einstellungen für den IP Ausgang: IP Output Enable: IP Output ON oder OFF Service IP: Eingangs-IP Adresse des HDM 4 Standard: 192.168.002.137 Output IP: Multicast IP Adresse des ausgehenden Datenstroms Standard: 224.002.002.002 Input VLC Player: udp://@ 224.002.002.002 Subnet Mask: Standard: 255.255.255.000 Gateway: Standard: 192.168.002.000...
- Seite 16 Modulator Standard: Auswahl: J.83A, J.83B, J.83C Standard: J.83A (DVB-C) Constellation / QAM Mode: Auswahl: 16 QAM, 32 QAM, 64 QAM, 128 QAM, 256 QAM Standard: 256 QAM Symbol Rate: Auswahl 5.000 bis 9.000 Msps Standard: 6875 Msps RF Frequency / Ausgangsfrequenz: 30-960 MHz Standard: 474 MHz RF output level / Ausgangspegel:...
- Seite 17 Die zuletzt gespeicherten Parameter wiederherstellen. Danach speichern (Save Configuration) da sonst diese Daten bei einem Reboot verloren gehen. Factory Set: Werkseinstellungen: Stellt die Default Parameter wieder her. Reboot Neustart des HDM 4 C nach Firmware update oder Einstellung anderer Parameter.
-
Seite 18: Firmware Update
Firmware Update Mit “Durchsuchen” den Order mit dem Firmware-Update suchen und Datei auswählen. Danach auf „Update“ klicken. Network / Netzwerkeinstellungen IP Address: Einstellung der IP Addresse für den Webbrowser Zugang Standard: 192.168.1.225 Subnet Mask: Standard: 255.255.255.000 Gateway: Standard: 192.168.000.001 Web Manager Port: Standard: 00080... -
Seite 19: Password / Passwort Und User Name Ändern
Password / Passwort und User Name ändern Current UserName: Derzeitiger Benutzername eingeben (default admin) Current Password: Derzeitiges Passwort eingeben (default admin) New UserName: Neuer Username eingeben New Password: Neues Passwort eingeben Confirm New Password: Passwort bestätigen Backup / Load Backup Configuration: Zum Speichern einer Backupdatei auf PC oder Notebook. - Seite 40 Technische Hotline Technical hotline + 49 (0) 70 81/1702 - 12 Telefax + 49 (0) 70 81) 1702 - 50 Internet http://www.polytron.de eMail info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH Art.Nr. 0901664 V3...
