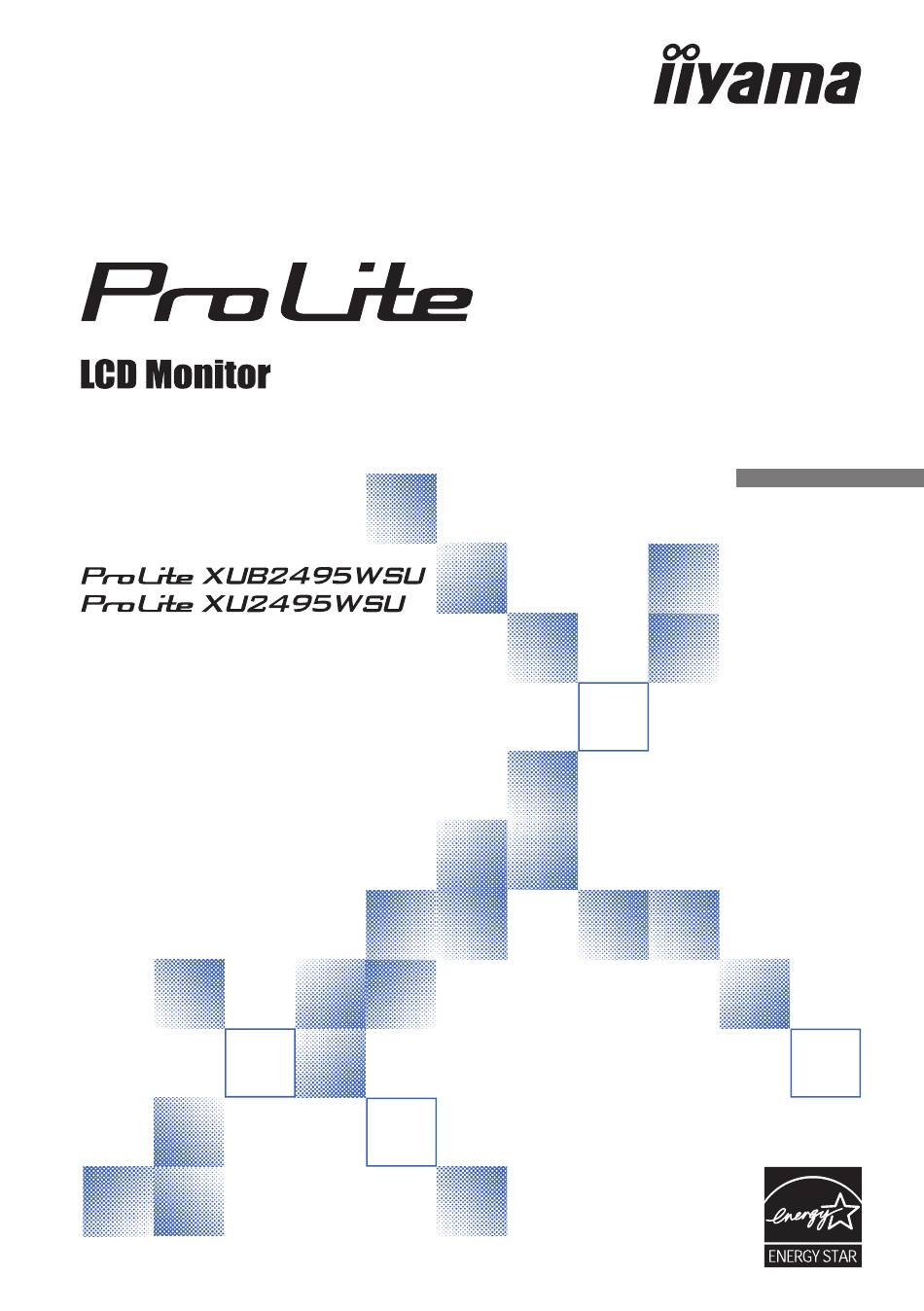

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das
erste Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama ProLite serie
Inhaltszusammenfassung für iiyama ProLite serie
- Seite 1 DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s entgegenbringen.
-
Seite 2: Erklärung Der Ce-Konformität
Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama. com. Änderungsrechte vorbehalten. Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. ® ® Als ENERGY STAR - Partner hat iiyama sichergestellt, dass dieses Produkt den ENERGY STAR Bestimmungen für effiziente Energienutzung entspricht. -
Seite 3: Inhaltsverzeichnis
INHALTSÜBERSICHT FÜR IHRE SICHERHEIT ..............1 SICHERHEITSHINWEISE ..............1 BESONDERE HINWEISE ZU LCD-MONITOREN ......3 KUNDENDIENST ................3 REINIGUNGSHINWEISE ..............3 VOR DER BEDIENUNG DES MONITORS ..........4 LEISTUNGSMERKMALE ..............4 PACKUNGSINHALT ................4 INSTALLATION ................5 INSTALLATION DES MONITORFUSSES : ProLite XUB2495WSU .. 7 INSTALLATION DES MONITORFUSSES : ProLite XU2495WSU ..8 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XUB2495WSU ..............9 FUNKTIONSELEMENTE UND ANSCHLÜSSE :... -
Seite 5: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befinden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. - Seite 6 VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen.
-
Seite 7: Besondere Hinweise Zu Lcd-Monitoren
BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal: HINWEIS Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. -
Seite 8: Vor Der Bedienung Des Monitors
Aufnahmevorrichtung für Diebstahlsicherung PACKUNGSINHALT Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung. -
Seite 9: Installation
INSTALLATION ACHTUNG Bevor sie den Monitor an die Wand, Decke oder Desktop-Arm installieren, stellen Sie sicher das die Traglast der Wand ausreichend ist. < WAND- DECKENMONTAGE > ACHTUNG Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben mit eine max. -
Seite 10: Mit Ständer
< Querformat : Portrait Mode > ● ProLite XUB2495WSU Das LCD ist für einen Betrieb im Quer- und Hoch-Format ausgelegt. Um den Bildschirminhalt zu drehen wird eine Grafikkarte benötigt die den Portrait Modus unterstützt. Nicht verfügbar Verfügbar Ein/Aus-Anzeig Querformat Ein/Aus-Anzeig Portrait Mit Ständer: Stellen sie den LCD-Bildschirm vor der panel-drehung auf die maximale Höhe ein. HINWEIS Wenn Sie versuchen, das Panel gewaltsam zu drehen, ohne die Ständerhöhe anzupassen, kann die Panel oder der Ständer beschädigt werden. -
Seite 11: Installation Des Monitorfusses : Prolite Xub2495Wsu
INSTALLATION DES MONITORFUSSES : ProLite XUB2495WSU Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß de-/ installieren, um das Risiko von Stromschlag oder Beschädigung zu vermeiden. -
Seite 12: Installation Des Monitorfusses : Prolite Xu2495Wsu
INSTALLATION DES MONITORFUSSES : ProLite XU2495WSU Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß de-/ installieren, um das Risiko von Stromschlag oder Beschädigung zu vermeiden. -
Seite 13: Funktionselemente Und Anschlüsse : Prolite Xub2495Wsu
FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XUB2495WSU <Frontseite> <Rückseite> Ein/Aus-Anzeig Blau: Normale Betrieb HINWEIS Orange: Energieverwaltung Ein/Aus-Schalter ( Menu (ENTER) Heraufscrollen / Lautstärke ( Herunterscrollen / ECO Mode ( Beenden (EXIT) Eingabequelle (INPUT) Lautsprecher USB-DOWN Anschluss ( USB-DOWN Anschluss ( USB-DOWN Anschluss ( USB-UP Anschluss ( Kopfhöreranschluss (HEADPHONE) VGA Anschluss (VGA) HDMI Connector (HDMI) -
Seite 14: Funktionselemente Und Anschlüsse : Prolite Xu2495Wsu
FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XU2495WSU <Frontseite> <Rückseite> Ein/Aus-Anzeig Blau: Normale Betrieb HINWEIS Orange: Energieverwaltung Ein/Aus-Schalter ( Menu (ENTER) Heraufscrollen / Lautstärke ( Herunterscrollen / ECO Mode ( Beenden (EXIT) Eingabequelle (INPUT) Lautsprecher USB-DOWN Anschluss ( USB-DOWN Anschluss ( USB-DOWN Anschluss ( USB-UP Anschluss ( Kopfhöreranschluss (HEADPHONE) VGA Anschluss (VGA) HDMI Connector (HDMI) -
Seite 15: Monitor Anschliessen : Prolite Xub2495Wsu
* Das VGA-Kabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges VGA-Kabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA-Eingang anschließen wollen. [ Sammeln Sie Kabel ] Führen sie die kabel durch die kabel aussparung,... -
Seite 16: Monitor Anschliessen : Prolite Xu2495Wsu
* Das VGA-Kabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges VGA-Kabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA-Eingang anschließen wollen. 12 VOR DER BEDIENUNG DES MONITORS... -
Seite 17: Computer-Einstellung
COMPUTER-EINSTELLUNG Signaltiming Siehe Seite 35, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. ANSICHTWINKEL EINSTELLEN : ProLite XU2495WSU Für eine optimale Ansicht sollten Sie immer auf die gesamte Fläche des Monitors schauen. Halten Sie den Ständer so fest, dass er nicht umkippt, wenn Sie den Winkel des Monitors anpassen. -
Seite 18: Austrichtung Der Höhe Und Des Betrachtungswinkels : Prolite Xub2495Wsu
AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS : ProLite XUB2495WSU Für ein optimales Arbeiten sollten sie direkt von vorne auf den Schirm blicken. Richten sie den Winkel und Höhe des Monitors wunschgemäß aus. Halten Sie beim Ändern des Neigungswinkels 130mm und Höhe das Panel mit einer Hand fest, um ein Umkippen des LCD-Monitors zu verhindern. -
Seite 19: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 35 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 26. D r ü c k e n S i e a u f d i e Ta s t e E N T E R , u m d a s B i l d s c h i r m - M e n ü ( O S D ) a u f z u r u f e n . E s g i b t z u s ä... -
Seite 20: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Auto Anpassung ProLite XUB2495WSU Auto Adjust Für Auto Anpassung Enter erneuert betätigen Auto Anpassung Bildeinstellung Auto Anpassung Geometrie Farbeinstellungen Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste Auto Anpassung * H. / V. Position, Takt und Phase automatisch anpassen. Auto Adjust * Nur für analogen Eingang. -
Seite 21: Picture Adjust
Bildeinstellung ProLite XUB2495WSU Picture Adjust Auto Anpassung Helligkeit Bildeinstellung Geometrie Kontrast Farbeinstellungen Sprache Blauton Reduzierung Zurücksetzen Erw. Kontrast Erweiterte Einstellungen Overdrive Signalauswahl Gamma Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste 1,2,3 Helligkeit * Zu dunkel Brightness Zu hell Zu matt Kontrast * Contrast Zu intensiv... - Seite 22 Geometrie * ProLite XUB2495WSU Geometry Auto Anpassung Geometrie Horizontale Position Bildeinstellung Geometrie Vertikale Position Farbeinstellungen Pixel Clock Phase Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste Zu weit links Horizontale Position Horizontal Position Zu weit rechts Zu weit unten Vertikale Position Vertical Position...
- Seite 23 Farbeinstellungen * ProLite XUB2495WSU Color Settings Auto Anpassung Farbeinstellungen Bildeinstellung 9300K 7500K 6500K Geometrie Benutzerdefinierte Einstellungen Farbeinstellungen Grün Sprache Blau Zurücksetzen Erweiterte Einstellungen Farbton Signalauswahl Farbsättigung i-Style Color Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste 9300K Bläuliches Weiß Farbtemperatur 7500K Grünliches Weiß Color Temperature 6500K Rötliches Weiß...
- Seite 24 ProLite XUB2495WSU Auto Anpassung On Screen Display Einstellungen Bildeinstellung H. Position Geometrie V. Position Farbeinstellungen OSD Rotieren OSD Einblendzeit Nach Stromausfall Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste OSD zu weit links H. Position OSD Horizontal Position OSD zu weit rechts OSD zu weit unten...
- Seite 25 Sprache ProLite XUB2495WSU Language Auto Anpassung Bildeinstellung ENGLISH POLSKI РУССКИЙ Geometrie ESPAÑOL FRANÇAIS Farbeinstellungen DEUTSCH NEDERLANDS ITALIANO ČESKÝ Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste English Englisch Español Spanisch Français Holländisch Französisch Nederlands Sprache Deutsch Deutsch Ĉesky...
- Seite 26 Ganzflächige Darstellung. Anzeigemodus * Max. Vergrößerung unter Beibehaltung Video Mode Adjust Seitenverhältniss * des original Seitenverhältnisses. iiyama Logo does not display when the monitor is turned on. Startlogo iiyama Logo displayed when the monitor Opening Logo is turned on. DDC/CI wird deaktiviert.
-
Seite 27: Input Select
Signalauswahl ProLite XUB2495WSU Input Select Eingangsquelle Auto Anpassung Bildeinstellung AUTO MANUELL Geometrie Manuell Farbeinstellungen Auswahl Auswahl Auswahl Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Problem / Option Zu drückende Taste Einstellungselement Der analoge und digitale Eingang wird auf Aktivitat durchsucht. Der erste aktive Auto Eingang wird dargestellt. -
Seite 28: Audioeinstellungen
Audioeinstellungen ProLite XUB2495WSU Audio Settings Lautstärke Auto Anpassung Bildeinstellung Geometrie Optionen Stumm Farbeinstellungen Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste Zu leise Lautstärke Volume Zu laut Stellt den Ton in der vorherigen Lautstärke wieder her. Stumm Mute Audio Schaltet den Ton vorübergehend aus. - Seite 29 ● Sperre <OSD Menü> 1. Die Menü Sperre wird aktiviert in dem Sie die Taste ENTER für ca. 5 Sek gleichzeitig gedrückt halten. Dann wird OSD LOCKED auf dem Bildschirm angezeigt. 2. Die Menü Sperre wird deaktiviert in dem Sie die Taste ENTER für ca. 5 Sek. gleichzeitig gedrückt halten.
-
Seite 30: Bildschirmeinstellungen
Anpassung durchgeführt haben, ist eine manuelle Justierung erforderlich. Beide Einstellungen sollten mit Hilfe des standardmäßigen Bildschirmmusters (Test.bmp) vorgenommen werden, das Sie auf der Webseite von IIYAMA (http://www.iiyama.com) erhalten können. Stellen Sie das Bild auf folgende Weise ein, um das gewünschte Ergebnis zu erhalten. - Seite 31 Stellen Sie die "Auto Anpassung" ein. Stellen Sie das Bild manuell ein, indem Sie folgendermaßen vorgehen, wenn es auf dem Bildschirm zu Flimmern oder Unschärfe kommt oder das Bild nicht in den Anzeigebereich passt, nachdem das Autom. Anpassung durchgeführt wurde. Stellen Sie die V. Position ein, so dass der obere und untere Rand des Bildes in den Anzeigebereich passt. 1) Stellen Sie die H. Position ein, so dass der linke Rand des Bildes zum linken Rand des Anzeigebereichs verschoben wird. 2) Stecken Sie den rechten Rand des Bildes zum rechten Rand des Anzeigebereichs, indem Sie Takt anpassen. HINWEIS Wenn sich der linke Rand des Bilds während der Einstellung von Takt vom Rand des Anzeigebereichs entfernt, führen Sie die Schritte 1) und 2) erneut aus.
- Seite 32 Stellen Sie Phase ein, um Rauschen von horizontalen Wellen, Flimmern oder Unschärfe im Zebramuster zu korrigieren. HINWEIS Falls es in einem Bereich des Bildschirms weiterhin zu starkem Flimmern oder zu starker Unschärfe kommt, wiederholen Sie die Schritte , da Takt in diesem Fall evtl.
-
Seite 33: Energieverwaltung
ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für ENERGY ® STAR und VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. -
Seite 34: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. -
Seite 35: Informationen Zum Recycling
Der Level des Audiosignales ihrer Soundkarte ist innerhalb der Der Sound ist zu Spezifikationen des Monitors. laut oder zu leise. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com für die Monitorwiederverwertung. FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING 31... -
Seite 36: Anhang
ANHANG Irrtum und Änderungen in Design und Spezifikationen vorbehalten. TECHNISCHE DATEN : ProLite XUB2495WSU Grösse-Kategorie 24" Panel-technologie IPS-technologie Grösse Diagonal: 24,1" (61,13cm) Lochabstand 0,27mm H × 0,27mm V LCD- Helligkeit 300cd/m (Typisch) Fläche Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Ansichtbereich Rechts / Links: Jeweils 89 Grad, Auf / Ab: Jeweils 89 Grad (Typisch) Reaktionszeit 5ms (Grau zum Grau)* Anzeigefarben... -
Seite 37: Technische Daten : Prolite Xu2495Wsu
TECHNISCHE DATEN : ProLite XU2495WSU Grösse-Kategorie 24" Panel-technologie IPS-technologie Grösse Diagonal: 24,1" (61,13cm) Lochabstand 0,27mm H × 0,27mm V LCD- Helligkeit 300cd/m (Typisch) Fläche Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Ansichtbereich Rechts / Links: Jeweils 89 Grad, Auf / Ab: Jeweils 89 Grad (Typisch) Reaktionszeit 5ms (Grau zum Grau) Anzeigefarben... -
Seite 38: Abmessungen : Prolite Xub2495Wsu
ABMESSUNGEN : ProLite XUB2495WSU 532,0mm/20,9” 46,5mm/1,8” 527,5mm/20,8” 240,0mm/9,4” ) : Maximale Werte ABMESSUNGEN : ProLite XU2495WSU 532,0mm/20,9” 46,5mm/1,8” 527,5mm/20,8” 234,5mm/9,2” 34 ANHANG... -
Seite 39: Konformes Timing
KONFORMES TIMING Horizontal- Vertikal- Video Mode Dot Clock Frequenz Frequenz 640 × 480 31,469kHz 59,940Hz 25,175MHz 35,156kHz 56,250Hz 36,000MHz 800 × 600 37,879kHz 60,317Hz 40,000MHz 1024 × 768 48,363kHz 60,004Hz 65,000MHz 1280 × 1024 63,981kHz 60,020Hz 108,000MHz 1440 × 900 55,935kHz 59,887Hz 106,500MHz...
