Bedienungsanweisungen – angetriebene
Einbau des Grasfangnetzes
(C350H Mini, Serie C)
(Abb. 18c)
Bauen Sie das Grasfangnetz wie in Abb. 18c
mit der Grasfangnetzstange in Stellung „X" ein.
Um das Grasfangnetz auszubauen, lösen Sie die
Grasfangnetzstange. Befestigen Sie sie in der
Ausbaustellung „Y".
Hebel „Heckzubehör/PGC und Grasfangnetz
anheben/absenken"
(Abb. 19)
Mithilfe des Hebels (Abb. 19) die Grasfangvorrichtung
entweder in die Transportstellung anheben oder in die
Sammelstellung absenken.

Auskippen von Schnittgut

(C350H Mini, Serie C)
(Abb. 19a)
Schalten Sie zuerst den Motor aus. Wenn das Grasfangnetz
voll ist, heben Sie die Grasauffangvorrichtung in die
Transportstellung. Fahren Sie zur Abkippstelle. Stoßen
Sie rückwärts, bis zum Schnittguthaufen, und wählen Sie
„Neutral", wenn Ihr Aufsitzmäher manuell betätigt wird.
Ziehen Sie dann den Hebel „Grasfangnetz entleeren" aus
seiner Führung heraus. Kippen Sie den Hebel nach unten
Richtung Sitz. Dadurch wird die Grasauffangvorrichtung
nach oben geschwenkt und entleert. Sobald Sie
das Schnittgut entladen haben, schwenken Sie die
Grasauffangvorrichtung wieder in die horizontale Stellung
zurück. Drücken Sie dazu den Hebel „Grasfangnetz
entleeren" nach oben Richtung Heck. Drücken Sie dann
den Hebel wieder in seine Ausgangsstellung in der Führung
ein.

Einsetzen des Antriebsriemens

Schalten Sie zuerst den Motor aus. Ziehen Sie den
Antriebsriemen über die Riemenscheibe an der
angetriebenen Grasauffangvorrichtung. Führen Sie ihn dann
unter die Zapfwellenklappe. Führen Sie den Antriebsriemen
anschließend um die Zapfwellen-Riemenscheibe. Achten
Sie darauf, den Antriebsriemen richtig herum aufzuziehen.
Andernfalls drehen die Bürsten rückwärts, was zu einem
schlechten Sammelergebnis führt. Sichern Sie den
Fixierhebel mithilfe des Hubarmzapfens. (Dadurch wird auch
der Zapfwellen-Antriebsriemen gespannt.) Drehen Sie die
Sicherungsclips über die Fixierzapfen, um die angetriebene
Grasauffangvorrichtung zu sichern. Zum Abbauen verfahren
Sie in umgekehrter Reihenfolge.
KONTROLLIEREN SIE IMMER DIE RIEMENSPANNUNG:
SIE MUSS 19 mm DURCHBIEGUNG BEI 2 kg KRAFT
BETRAGEN. Einstellungsanweisungen finden Sie auf
Seite 15.
Stellung Y
(Abb. 20)

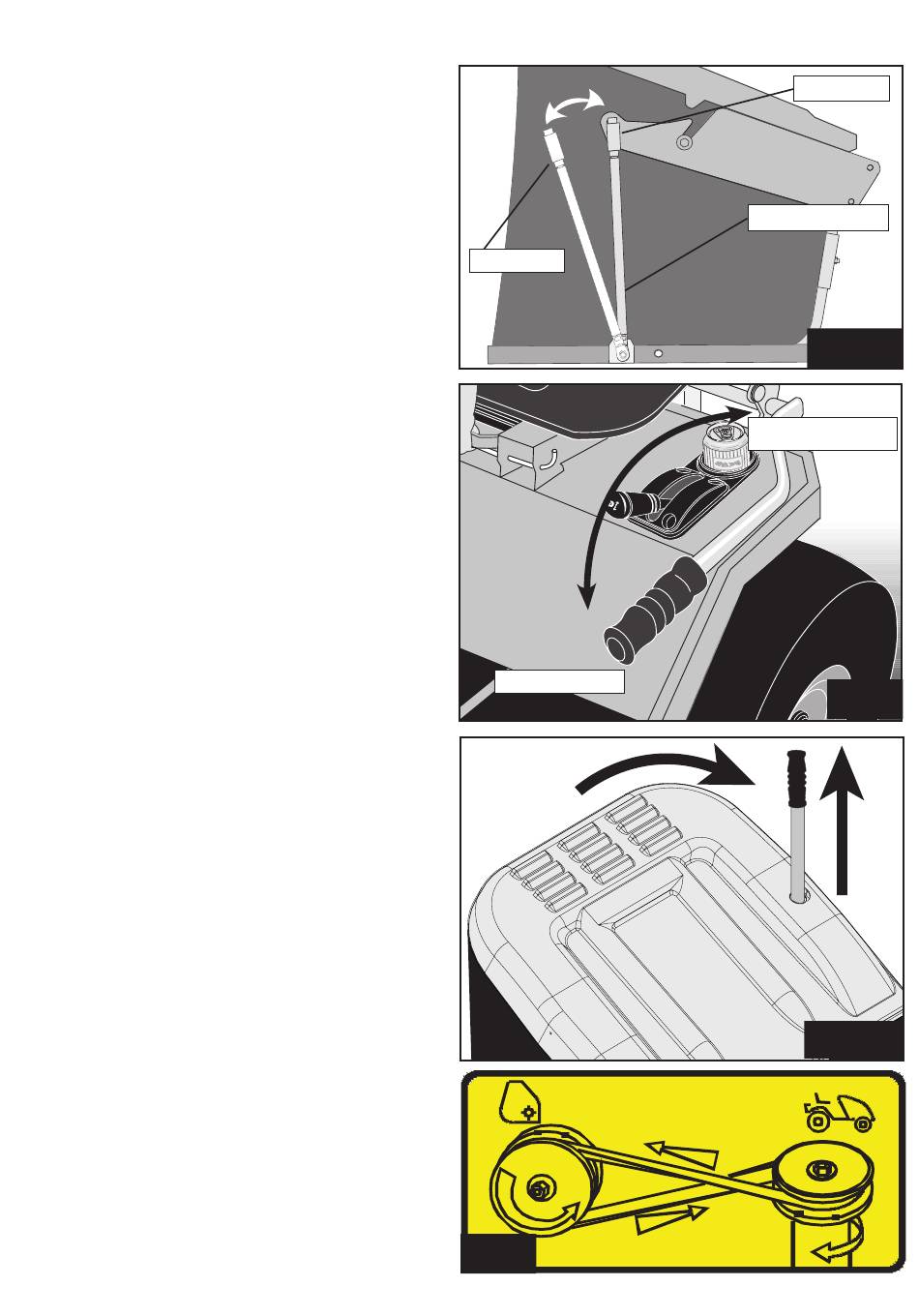

Abb. 20
Seite 9
Grasfangvorrichtung
Transportstellung
Stellung X
Grasfangnetzstange
Abb. 18c
Grassammelstellung
Abb. 19
Abb. 19 a
