- Seite 1 PRIME H310I-PLUS R2.0 PRIME H310I-PLUS R2.0/CSM...
- Seite 2 Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ..................iv Über dieses Handbuch ....................iv Verpackungsinhalt ..................... vi PRIME H310I-PLUS R2.0 Spezifikationsübersicht ..........vi Kapitel 1 Produkteinführung Motherboard-Übersicht.................... 1-1 Central Processing Unit (CPU)................1-7 Systemspeicher ......................1-8 Kapitel 2 BIOS-Infos BIOS-Setup-Programm .................... 2-1 EZ Modus ........................2-2 Erweiterter Modus .................... -
Seite 4: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 5: Wo Finden Sie Weitere Informationen
In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software- Updates. ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Beziehen sich auf die ASUS Kontaktdaten. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. -
Seite 6: Verpackungsinhalt
** DDR4 2666 MHz und höhere Speichermodule laufen bei maximal 2666 MHz auf Intel ® 8. Generation. 6-Kern oder höheren Prozessoren. *** Schauen Sie auf www.asus.com für die neuesten Speicher QVL (Qualified Vendors List (Liste qualifizierter Anbieter)). Integrierter Grafikprozessor - Intel HD-Grafikunterstützung... - Seite 7 - ASUS-Überspannungsschutz - Weltklasse entworfener Schutz des Netzspannungskreises - ASUS Edelstahl-Rückseite E/A - 3x höhere Korrosionsbeständigkeit für eine längere Lebensdauer - ASUS DIGI+ VRM - hochwertige Komponenten sorgen für eine bessere Energieeffizienz Super-Leistung M.2 onboard - Die neuesten Übertragungstechnologien mit bis zu 20 Gb/s Datenübertragungsgeschwindigkeiten...
- Seite 8 BIOS Funktionen 128 Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.1, ACPI 6.1, Mehrsprachiges BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F6 Qfan Kontrolle, F3 My Favorites, letztes Änderungsprotokoll, F12 PrintScreen und ASUS DRAM SPD (Serial Presence Detect) Speicherinformation Handhabbarkeit WOL für PME, PXE...
-
Seite 9: Kapitel 1 Produkteinführung

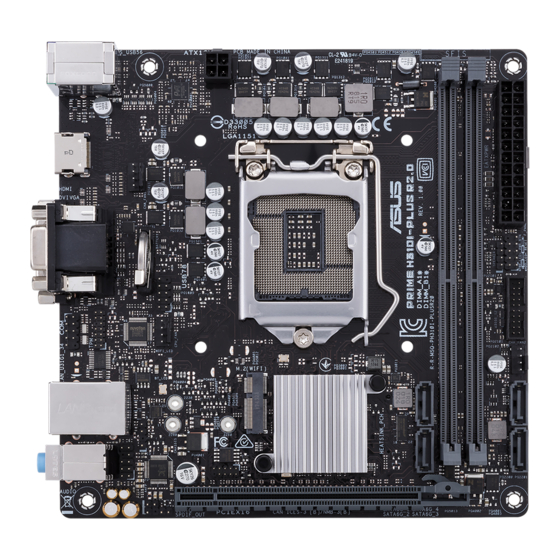

KBMS_USB56 ATX12V DIGI +VRM HDMI CHA_FAN1 Platzieren Sie diese LGA1151 Seite in Richtung des Gehäuses Super CPU_FAN 128Mb BIOS Realtek ® 8111H LAN_U31G1_34 Intel ® H310 2280 AUDIO Realtek ® SATA6G_2 ALC887 PCIEX16 CLRTC Scannen Sie den QR-Code, um detaillierte Definitionen der Pins zu erhalten. ASUS PRIME H310I-PLUS R2.0... - Seite 10 CPU- und Gehäuselüfteranschlüsse (4-polig CPU_FAN, 4-polig CHA_FAN) Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss. Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! Der CPU_FAN-Anschluss unterstützt einen CPU-Lüfter mit maximal 1 A (12 W) Leistung. ATX Stromanschlüsse (24-Pin EATXPWR, 4-pin ATX12V) Richten Sie die ATX-Stromversorgungsstecker in diesen Anschlüssen richtig aus und drücken sie fest nach unten, bis die Stecker vollständig passen. • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX 12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 350W liefert. Dieser Netzteiltyp verfügt über 24-polige und 4-polige Stromstecker. • Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräten verwenden oder wenn Sie weitere Geräte installieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. Intel LGA1151 CPU Sockel ® Installieren Sie die Intel LGA1151 CPU in dem aufgelöteten LGA1151 Sockel. Dieser wurde speziell für die 9. / 8. Generation Intel Core™, Pentium Gold und ®...
- Seite 11 Digitaler Audioanschluss (4-1-polig SPDIF_OUT) Verbinden Sie das S/PDIF-Ausgangsmodul-Kabel mit diesem Anschluss und installieren Sie dann das Modul in einer Steckplatzaussparung an der Rückseite des Gehäuses. PIN 1 SPDIF_OUT RTC-RAM-Löschen (2-polig CLRTC) Dieser Header ermöglicht Ihnen das Löschen der CMOS CLRTC RTC RAM Daten der Systemeinstellungsinformationen, wie Datum, Zeit und Systemkennwörter. Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen ihn vom PIN 1 Stromnetz. Verwenden Sie einen Metallgegenstand, wie einen Schraubendreher, um die beiden Pins kurzzuschließen. Verbinden Sie das Netzkabel und schalten den Computer ein. Halten Sie die <Entf> Taste während des Bootvorgangs gedrückt und rufen Sie das BIOS auf, um die Daten neu einzugeben. Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und schließen Sie den Jumper noch einmal kurz, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des CMOS, installieren Sie die Batterie. ASUS PRIME H310I-PLUS R2.0...
- Seite 12 M.2 WLAN-Steckplatz (E-key, Typ 2230) Dieser Anschluss ermöglicht es Ihnen, ein M.2 WLAN-Modul (E-key, Typ 2230) anzuschließen Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein am Gehäuse befestigtes Frontblenden-Audio-E/A- Modul, das HD Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden-Audio-E/A-Modul-Kabels mit diesem Anschluss. • Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. • Wenn Sie ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss verbinden möchten, stellen Sie den Front Panel Type (Frontblendentyp) im BIOS-Setup auf [HD Audio]. Dieser Anschluss ist standardmäßig auf [HD Audio (HD-Audio)] eingestellt. Gehäuseeingriffs-Header (4-1-pol. CHASSIS) Diese Stiftleiste ist für einen am Gehäuse befestigten Einbruchserkennungssensor oder einen Schalter. Verbinden Sie ein Ende des Kabels des Erkennungssensors oder Schalters mit dieser Stiftleiste. Der Gehäuseeinbruchssensor oder Schalter sendet ein hochenergetisches Signal an diese Stiftleiste, wenn eine Gehäusekomponente entfernt oder ersetzt wird. Das Signal wird dann als Gehäuseeingriffsereignis abgegeben. Standardmäßig sind die mit "Chassis Signal" und "Ground" bezeichneten Kontakte mit einer Jumper-Kappe abgeschaltet. Entfernen Sie die Jumper-Kappen nur, wenn Sie vorhaben, die Gehäuseeingriffserkennung zu verwenden. TPM Anschluss (14-1 polig TPM) Dieser Anschluss unterstützt ein Trusted Platform Module (TPM)-System, das Schlüssel, digitale Zertifikate, Passwörter und Daten sicher speichert. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale...
- Seite 13 Verbindungs- Speed LED Status Beschreibung Status Beschreibung Nicht verbunden 10 Mb/s Verbindung Orange Verbunden ORANGE 100 Mb/s Verbindung Orange Datenaktivität GRÜN 1 Gb/s Verbindung (Blinkend) LAN-Anschluss Orange Bereit, um aus (blinkend dann dem S5-Modus dauerhaft) aufzuwachen Line-In-Anschluss (hellblau). Dieser Anschluss verbindet Tonband, CD, DVD-Player oder andere Audioquellen. Line-Out-Anschluss (hellgrün). Dieser Anschluss verbindet Kopfhörer oder Lautsprecher. In den 4.1-, 5.1- und 7.1-Kanal-Konfigurationen wird die Funktion dieses Anschlusses zum Front-Lautsprecherausgang. Mikrofonanschluss (rosa). An diesem Anschluss lässt sich ein Mikrofon anschließen. Beziehen Sie sich auf die Audio-Konfigurationstabelle für die Funktion der Audio-Ausgänge in 2.1, 4.1, 5.1 oder 7.1-Kanal-Konfiguration. ASUS PRIME H310I-PLUS R2.0...
-
Seite 14: Audio 2.1-, 4.1-, 5.1- Oder 7.1-Kanalkonfiguration
Audio 2.1-, 4.1-, 5.1- oder 7.1-Kanalkonfiguration Kopfhörer Anschluss 4.1-Kanal 5.1-Kanal 7.1-Kanal 2.1-Kanal Hellblau (Rückseite) Line In Rücklautsprecher Rücklautsprecher Rücklautsprecher Hellgrün (Rückseite) Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa (Rückseite) Mikrofoneingang Mikrofoneingang Bass/Mitte Bass/Mitte Hellgrün (Frontseite) Seitenlautsprecher Um einen 7.1-Kanal Audio-Ausgang zu konfigurieren: Verwenden Sie ein Gehäuse mit HD-Audio-Modul an der Frontblende, um eine 7.1-Kanal Audioausgabe zu unterstützen. USB 3.1 (Gen1) (bis zu 5 Gb/s) Anschlüsse. Diese 9-poligen Universal Serial Bus (USB)-Anschlüsse sind für USB 3.1 (Gen1) Geräte. -
Seite 15: Central Processing Unit (Cpu)
Central Processing Unit (CPU) Dieses Motherboard ist mit einem aufgelöteten LGA1151 Sockel für die 9. / 8. Generation Intel Core™, Pentium Gold und ® ® Celeron Prozessoren ausgestattet. ® Ziehen Sie alle Netzkabel, bevor Sie die CPU installieren. • Stellen Sie sicher, dass Sie nur die richtige CPU im LGA1151 Sockel installieren. Installieren Sie KEINESFALLS eine für LGA1150, LGA1155 und LGA1156 Sockel entworfene CPU auf dem LGA1151 Sockel. • Stellen Sie nach dem Kauf des Motherboards sicher, dass sich die PnP-Abdeckung auf dem Sockel befindet und die Sockelpole nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1151 Sockel kommt. • Die Garantie des Produkts deckt keine Schäden an Sockelpolen, die durch unsachgemäße Installation, Entfernung der CPU oder falsche Platzierung/Verlieren/ falsches Entfernen der PnP-Abdeckung entstanden sind. Installation der CPU Falls erforderlich, bringen Sie die Wärmeleitpaste auf dem CPU-Kühlkörper und der CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. ASUS PRIME H310I-PLUS R2.0... -
Seite 16: Systemspeicher
DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. Kanal Sockel Kanal A DIMM_A1* DIMM_B1* DIMM_A1* Kanal B DIMM_B1* • Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System plant die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration. Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel- Betrieb eingeplant. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datumscode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • DDR4 2666 MHz und höhere Speichermodule laufen bei maximal 2666 MHz auf Intel 8. Generation. 6-Kern oder höheren Prozessoren. • Ein Speichermodul mit einer Speicherfrequenz über 2133 MHz und sein entsprechendes Timing oder das geladene XMP-Profil entsprechen nicht dem JEDEC-Speicherstandard. Die Stabilität und die Kompatibilität dieser Speichermodule sind abhängig von der CPU-Funktion und anderen installierten Geräten. • Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), welche das Standardverfahren für den Zugriff auf Informationen von einem Speichermodul ist. Im Ausgangszustand können einige Speichermodule für Übertaktung mit einer niedrigeren Frequenz arbeiten als der Hersteller angegeben hat. • Schauen Sie auf www.asus.com für die neuesten Speicher QVL (Qualified Vendors List (Liste qualifizierter Anbieter)) Kapitel 1: Produkteinführung... -
Seite 17: Empfohlene Speicherkonfiguration
Empfohlene Speicherkonfiguration DIMM_B1* DIMM_A1* DIMM_A1* Installieren eines DIMMs Entfernen eines DIMMs ASUS PRIME H310I-PLUS R2.0... -
Seite 18: Kapitel 2 Bios-Infos
• Scannen Sie den QR-Code, um die BIOS Aktualisierungsanleitung anzuzeigen. • Bevor Sie ASUS CrashFree BIOS 3 benutzen, benennen Sie die BIOS-Datei auf dem Wechseldatenträger in PH310MCR.CAP um. BIOS-Setup-Programm Verwenden Sie das BIOS-Setup-Programm, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. -
Seite 19: Ez Modus
EZ Modus Standardmäßig wird beim Aufrufen des BIOS-Setup-Programms das EZ-Modus-Fenster geladen. EZ Mode bietet Ihnen einen Überblick über die Grundsysteminfos und ermöglicht die Auswahl der Sprache, Systembetriebsmodus und Bootpriorität der Geräte. Um zum erweiterten Modus zu gelangen, klicken Sie auf Advanced Mode(F7), oder drücken Sie <F7>. Das Standardfenster beim Aufrufen des BIOS-Setup-Programms kann geändert werden. -
Seite 20: Erweiterter Modus
Zum Aufrufen des EZ Modus klicken Sie EzMode(F7) oder drücken Sie <F7>. Bildlaufleiste Q-Fan Control Menüleiste MyFavorite Sprache Suchen Untermenü- Allgemeine Hilfe Geht zurück zu Hot Keys Elemente EZ Mode Durchsucht Konfigurationsfelder Menüelemente häufig gestellte Zuletzt geänderte Fragen Einstellungen Popup-Fenster Zeigt die CPU-Temperatur, CPU- und Speicherspannungsausgang ASUS PRIME H310I-PLUS R2.0... -
Seite 21: Exit-Menü
In Häufig gestellte Fragen suchen Bewegen Sie Ihre Maus zur Anzeige eines QR-Codes über diese Schaltfläche. Rufen Sie die Webseite mit häufig gestellten Fragen zum ASUS-BIOS auf, indem Sie diesen QR-Code mit Ihrem Mobilgerät scannen. Alternativ können Sie den folgenden QR-Code scannen:. -
Seite 22: Anhang
Anhang Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen... -
Seite 23: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)
Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. -
Seite 24: Asus Recycling/Rücknahmeservices
REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/ REACH.htm. Das Motherboard NICHT im normalen Hausmüll entsorgen. Dieses Produkt wurde entwickelt, um ordnungsgemäß wiederverwertet und entsorgt werden zu können. Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt (elektrische... - Seite 25 El texto completo de la Čeština Společnost ASUSTeK Computer Inc. tímto prohlašuje, že toto declaración de la UE de conformidad está disponible en: www.asus. zařízení splňuje základní požadavky a další příslušná ustanovení com/support souvisejících směrnic. Plné znění prohlášení o shodě EU je k dispozici Svenska ASUSTeK Computer Inc.
-
Seite 26: Asus Kontaktinformation
48720 Kato Rd., Fremont, CA 94538, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Telefon +1-812-282-2787 Online-Support http://support.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, 40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online-Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax +49-2102-959911 Online-Support http://support.asus.com... - Seite 27 Anhang...
