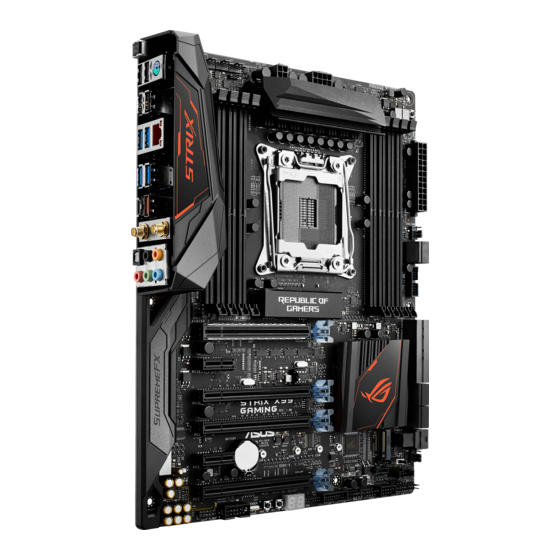

Asus STRIX X99 GAMING Handbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. STRIX X99 GAMING
  6. Handbuch

Asus STRIX X99 GAMING Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

STRIX X99
GAMING

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus STRIX X99 GAMING

Inhaltszusammenfassung für Asus STRIX X99 GAMING

  • Seite 1 STRIX X99 GAMING...
  • Seite 2 Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ..................vi Über dieses Handbuch ..................... vii STRIX X99 GAMING Spezifikationsübersicht ............ix Verpackungsinhalt ....................xiii Installationswerkzeuge und Komponenten ............xiv Kapitel 1: Produkteinführung Motherboard-Übersicht ................1-1 1.1.1 Bevor Sie beginnen ..............1-1 1.1.2 Motherboard-Layout ..............1-2 1.1.3 Central Processing Unit (CPU) ...........
  • Seite 4 SMART-Konfiguration für Festplatte/SSD ......... 3-29 3.6.11 NVMe-Konfiguration ..............3-29 Monitor-Menü ................... 3-30 Boot Menü....................3-32 Tools-Menü ....................3-35 3.9.1 ASUS EZ Flash 3 Utility ............3-35 3.9.2 Sicheres Löschen..............3-36 3.9.3 ASUS-Übertaktungsprofil ............3-37 3.9.4 ASUS SPD-Information ............. 3-38 3.10 Exit Menü...
  • Seite 5 Serial ATA-Festplatten installieren ..........4-2 4.1.3 Intel Rapid Storage Technologie im UEFI BIOS ......4-2 4.1.4 Intel Rapid Storage Technology Option ROM-Dienstprogramm . 4-6 Erstellen einer RAID-Treiberdiskette............4-10 4.2.1 Erstellen einer RAID-Treiberdiskette unter Windows® .... 4-10 Anhang Hinweise ........................A-1 ASUS Kontaktinformation ..................A-6...

  • Seite 6: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 7: Über Dieses Handbuch

    Wo finden Sie weitere Information In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt und Software- Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B.

  • Seite 8: Anmerkungen Zu Diesem Handbuch

    Anmerkungen zu diesem Handbuch Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden. GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen. ACHTUNG: Informationen, um Schäden an den Komponenten zu vermeiden, beim Ausführen einer Aufgabe.

  • Seite 9: Strix X99 Gaming Spezifikationsübersicht

    Quad-Kanal-Speicherarchitektur Unterstützt Intel Extreme Memory Profile (XMP) Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs. Bitte schauen Sie unter www.asus. com in der Liste qualifizierter Anbieter für Speicher nach Einzelheiten. 3 x PCI Express 3.0/2.0 x16-Steckplätze (unterstützen x16, x16/x16, x8/x16/x8 Modus mit 40-LANE CPU;...

  • Seite 10: Rog-Sonderfunktionen

    - 8 x USB 2.0 Anschlüsse (4 Anschlüsse auf der Rückseite, 4 Anschlüsse auf dem Mittelbord)* ASMedia USB 3.0 Controller - unterstützt ASUS USB 3.0 Boost - 3 x USB 3.0 Anschlüsse auf der Rückseite [blau] ASMedia USB 3.1 Controller - unterstützen ASUS USB 3.1 Boost - 2 x USB 3.1 Anschlüsse...
  • Seite 11 2 x USB 3.1 Anschlüsse (1 x Typ-A [rot] und 1 x Typ-C Anschluss) Anschlüsse 1 x Anti-surge LAN (RJ-45) Anschluss 1 x ASUS Wi-Fi GO! Modul (WLAN 802.11 a/b/g/n/ac und Bluetooth v 4.1) 5 x Audio Anschlüsse 2 x USB 3.0 Anschlüsse unterstützen zusätzliche 4 USB 3.0 Anschlüsse...
  • Seite 12 1 x M.2-Schraubenpaket 1 x Packung Kabelbinder 128 MB Flash ROM, UEFI AMI BIOS, PnP, DMI 2.7, WfM 2.0, SM BIOS 2.8, ACPI 5.0, Mehrsprachiges BIOS, ASUS EZ Flash 2, CrashFree BIOS 3, F11 EZ Tuning Assistent, F6 Qfan Kontrolle, BIOS Funktionen F3 My Favorites, Quick Note, letztes Änderungsprotokoll, F12...

  • Seite 13: Verpackungsinhalt

    Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält: ASUS STRIX X99 GAMING Motherboard 2 x 2-1 SATA 6 Gb/s Kabel 1 x ASUS Q-Shield 1 x 2-in-1 ASUS Q-Anschluss 1 x ROG SLI™ Brückenanschluss Support DVD Technische Dokumentationen •...

  • Seite 14: Installationswerkzeuge Und Komponenten

    Installationswerkzeuge und Komponenten Intel LGA2011-v3 CPU Intel LGA2011-v3 kompatible CPU Lüfter SATA Philips (Kreuz)- Gehäuse Festplattenlaufwerk Schraubenzieher 1 Tüte mit DIMM Schrauben Netzteil SATA optisches Laufwerk Grafikkarte (optional) Das Werkzeug und die Komponenten, in der Tabelle aufgelistet, sind nicht im Motherboard- Paket enthalten.

  • Seite 15: Kapitel 1: Produkteinführung

    Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit die Komponenten nicht durch statische Elektrizität beschädigt werden. • Halten Sie Komponenten an den Rändern fest, damit Sie die ICs darauf nicht berühren. • Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik- Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ASUS STRIX X99 GAMING...

  • Seite 16: Motherboard-Layout

    1.1.2 Motherboard-Layout Weitere Informationen über die internen Anschlüsse sowie Rücktafelanschlüsse finden Sie in den Abschnitten 1.1.9 Interne Anschlüsse und 2.3.1 Rücktafelanschlüsse. Kapitel 1: Produkteinführung...

  • Seite 17: Ausstattungsinhalt

    14. System Panel Anschluss (20-3-polig PANEL) 1-27 15. DirectKey Anschluss (2-polig DRCT) 1-28 16. USB 2.0 Anschlüsse (10-1 pol. USB1112, USB1314) 1-24 17. ROG-Erweiterungsanschluss (18-1-Pin-ROG_EXT) 1-31 18. T_Sensor Connector (2-polig T_SENSOR1) 1-29 19. TPM Anschluss (14-1 polig TPM) 1-28 20. Q-Code LEDs 1-16 21. Reset-Taste 1-10 22. Anschalter 1-10 23. RGB-Header (4-poliger RGB_HEADER) 1-30 24. Serieller Anschluss (10-1-polig COM) 1-31 25. Frontblenden Audioanschluss (10-1-polig AAFP) 1-32 ASUS STRIX X99 GAMING...

  • Seite 18: Central Processing Unit (Cpu)

    1.1.3 Central Processing Unit (CPU) Das Motherboard ist mit einem aufgelöteten LGA2011-v3-Sockel für Intel® Core™ i7- Prozessoren ausgestattet. • Stellen Sie sicher, dass alle Netzleitungen ausgesteckt sind, bevor Sie die CPU installieren. • Nach dem Kauf des Motherboards. stellen Sie sicher, dass sich die PnP-Abdeckung auf dem Sockel befindet und die Sockelpole nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. ASUS wird die Reparaturkosten nur übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA2011-v3-Sockel kommt. • Die Garantie des Produkts deckt keine Schäden an Sockelpolen, die durch unsachgemäße Installation, Entfernung der CPU oder falsche Platzierung/Verlieren/ falsches Entfernen der PnP-Abdeckung entstanden sind. Kapitel 1: Produkteinführung...

  • Seite 19: Systemspeicher

    1.1.4 Systemspeicher Das Motherboard ist mit acht (8) DDR4 (Double Data Rate 4) Quad Inline Memory Module (DIMM)-Steckplätzen ausgestattet. Ein DDR4-Module sind anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. Achten Sie darauf, mindestens eines der Speichermodule in den A1*/B1*/C1*/D1*- Steckplatz zu installieren. Empfohlene Speicherkonfigurationen ASUS STRIX X99 GAMING...
  • Seite 20 • Side(s): SS - Single-sided DS - Double-sided DIMM Unterstützung: Unterstützt ein (1) Modul, eingesteckt in einen beliebigen Steckplatz als Single- Channel-Speicherkonfiguration. Wir empfehlen, das Modul im D1*-Steckplatz zu installieren. Unterstützt zwei (2) Module, eingesteckt in ein Paar der Steckplätze, als Quad- Channel-Speicherkonfiguration. Wir empfehlen, die Module in den B1*- und D1*- Steckplätzen zu installieren, um eine bessere Kompatibilität zu gewährleisten. Unterstützt vier (4) Module, eingesteckt in zwei Paare der Steckplätze, als Quad- Channel-Speicherkonfiguration. Wir empfehlen, die Module in den A1*-, B1*-, C1*- und D1*-Steckplätzen zu installieren, um eine bessere Kompatibilität zu gewährleisten. Unterstützt sechs (6) Module, eingesteckt in die Steckplätze, als drei Paare einer Quad-Channel-Speicherkonfiguration. Wir empfehlen, die Module in den A1*-, B1*-, B2*-, C1*-, D1*- und D2*-Steckplätzen zu installieren, um eine bessere Kompatibilität zu gewährleisten. Unterstützt acht in sämtliche Steckplätze eingesetzte Module für komplett bestückte Quad-Channel-Speicherkonfigurationen. • ASUS bietet die exklusive Unterstützung der Hyper-DIMM-Funktion. • Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs. Laden Sie zur Hyper-DIMM-Unterstützung X.M.P.- oder D.O.C.P.- Einstellungen im BIOS. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Kapitel 1: Produkteinführung...
  • Seite 21 • Aufgrund der Speicheradressenbeschränkung im 32-Bit Windows Betriebssystem, kann der nutzbare Speicher 3GB oder weniger betragen, auch wenn Sie 4GB oder mehr Speicher auf dem Motherboard installieren. Für eine effektive Speichernutzung empfehlen wir, dass Sie eine der folgenden Möglichkeiten nutzen: a) Installieren Sie nur maximal 3GB Systemspeicher, wenn Sie ein 32-Bit Windows benutzen. b) Verwenden Sie ein 64-Bit Windows®-Betriebssystem, wenn Sie auf dem Motherboard 4GB oder mehr Speicher installieren wollen. c) Für weitere Details, besuchen Sie die Microsoft Webseite unter http://support. microsoft.com/kb/929605/en-us. • Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), welche das Standardverfahren für den Zugriff auf Informationen von einem Speichermodul ist. Im Ausgangszustand können einige Speichermodule für Übertaktung mit einer niedrigeren Frequenz arbeiten als der Hersteller angegeben hat. Um mit der vom Hersteller angegebenen oder einer höheren Frequenz zu arbeiten, beachten Sie den Abschnitt 3.5 Ai Tweaker-Menü für die manuelle Speicherfrequenzeinstellung. • Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (8 DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Die Ausführung des DIMM-Lüfters kann variieren. Achten Sie darauf, dass der DIMM- Lüfter zum Motherboard passt. ASUS STRIX X99 GAMING...

  • Seite 22: Erweiterungssteckplätze

    1.1.5 Erweiterungssteckplätze Ziehen Sie den Netzstecker, vor dem Hinzufügen oder Entfernen von Erweiterungskarten. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. Kapitel 1: Produkteinführung...
  • Seite 23 Einzel VGA / PCIe (Einzel VGA Karte empfohlen) Dual VGA/PCIe Karte Dreifache VGA/PCIe- Karte • Wir empfehlen, dass Sie eine ausreichende Stromversorgung zur Verfügung stellen, wenn Sie den CrossFireX™ oder SLI™ Modus verwenden. • Wenn Sie mehrere Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungstemperatur einen Gehäuselüfter mit dem Gehäuselüfteranschluss (CHA_ FAN1-2). • PCIEX4_1 ist auf den x1-Modus voreingestellt. • WLAN Controller/PCIEX1_1 ist auf [Enabled] (Aktiviert) voreingestellt. Setzen Sie dieses Element im BIOS auf [Disabled] (Deaktiviert), um die automatische Erkennung von PCIEX1_1-Geräten zu aktivieren. • Falls das x1-Gerät im PCIEX8_3-Steckplatz nicht erkannt wurde, setzen Sie die Bandbreite des PCIEX8_3-Steckplatzes im BIOS auf [X8 Modus]. Weitere Informationen finden Sie im Abschnitt 3.6.7 Onboard-Gerätekonfiguration. ASUS STRIX X99 GAMING...

  • Seite 24: Onboard-Tasten Und Schalter

    1.1.6 Onboard-Tasten und Schalter Die Onboard-Tasten und Schalter ermöglichen Ihnen die Feineinstellung der Leistung, während der an einem offenen System oder einem Testaufbau. Dies ist ideal für Übertakter und Spieler, die ständig die Einstellungen ändern, um die Systemleistung zu verbessern. Anschalter Das Motherboard ist mit einem Anschalter ausgestattet, mit dem Sie das System Einschalten oder Aufwecken können. Die Taste leuchtet auf, wenn das System an eine Stromquelle angeschlossen ist, und weist Sie darauf hin, dass Sie das System herunterfahren sollten und das Stromkabel ziehen, vor dem Entfernen oder Installieren von Motherboardkomponenten. Reset-Taste Drücken Sie die Reset-Taste, um das System neu zu starten. Kapitel 1: Produkteinführung 1-10...
  • Seite 25 • • Die DRAM_LED leuchtet auch auf, wenn das DIMM nicht richtig installiert wurde. Schalten Sie das System aus und bauen Sie das DIMM ordnungsgemäß ein, bevor Sie die MemOK verwenden. • Die MemOK!-Taste funktioniert unter der Windows®-Umgebung nicht. • Während des Einstellungsvorgangs lädt das System die ausfallsicheren Speichereinstellungen. Das System benötigt für den Test einer Gruppe von ausfallsicheren Einstellungen ca. 30 Sekunden. Das System benötigt für den Test einer Gruppe von ausfallsicheren Einstellungen ca. 30 Sekunden. Die Blinkgeschwindigkeit der DRAM_LED erhöht sich, um die verschiedenen Testvorgänge anzuzeigen. • Aufgrund der Speichereinstellungsanforderungen startet das System automatisch neu, nachdem jedes Timing-Set getestet wurde. Wenn die installierten DIMMs nach den kompletten Einstellungsvorgang immer noch nicht funktionieren, leuchtet die DRAM_LED dauerhaft. Tauschen Sie die DIMMs mit Modellen aus, die in der QVL (Qualified Vendors List - Liste qualifizierter Händler) in diesem Handbuch oder auf der ASUS-Webseite unter www.asus.com empfohlen werden. • Wenn Sie den Computer während des Einstellungsvorgangs ausschalten und die DIMMs austauschen, fährt das System nach dem Einschalten des Computers mit der Speichereinstellung fort. Um die Speichereinstellung zu stoppen, schalten Sie den Computer aus und ziehen Sie den Stecker für ca. 5-10 Sekunden aus der Steckdose. • Falls Ihr System aufgrund von BIOS-Übertaktung nicht starten sollte, halten Sie die MemOK!-Taste zum Systemstart und zum Laden der BIOS-Standardeinstellungen gedrückt. Während des POST erscheint eine Meldung, um Sie daran zu erinnern, dass das BIOS auf seine Standardwerte zurückgesetzt wurde. • Wir empfehlen Ihnen, dass Sie, nachdem Sie die MemOK!-Funktion benutzt haben, die neuste BIOS-Version von der ASUS-Webseite unter www.asus.com herunterladen und Ihr BIOS damit aktualisieren. ASUS STRIX X99 GAMING 1-11...
  • Seite 26 EZ XMP Schalter Aktivieren Sie diese Option, um die installierten DIMMs zu übertakten, so dass Sie die Geschwindigkeit und Leistung der DIMM verbessern. Diese EZ XMP LED (XLED1) leuchtet, wenn Sie die EZ XMP-Schalter aktivieren. Beziehen Sie sich auf den Abschnitt 1.1.8 Onboard-LEDs für die Position der EZ XMP-LED. Kapitel 1: Produkteinführung 1-12...

  • Seite 27: Jumpers

    1.1.7 Jumpers RTC-RAM-Löschen-Jumper (2-polig CLRTC) Dieser Jumper erlaubt Ihnen, die Real Time Clock (RTC) RAM im CMOS zu löschen. Sie können die CMOS Einstellung des Datums, Zeit und System- Setup-Parameter löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die integrierte Knopfzellen-Batterie versorgt die RAM-Daten im CMOS, welche die Systemeinstellungsinformationen wie Systemkennwörter beinhalten, mit Energie. Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen ihn vom Stromnetz. Schließen Sie die Pole 1-2 mit einem Metallobjekt für etwa 5 bis 10 Sekunden kurz. Verbinden Sie das Netzkabel und schalten den Computer ein. Halten Sie die <Entf> Taste, während des Bootvorgangs gedrückt und rufen Sie das BIOS auf, um die Daten neu einzugeben. Außer beim Löschen des RTC RAM, entfernen Sie nie die Kappe der CLRTC Jumper Standardposition. Ansonsten wird ein Systembootfehler hervorgerufen! • Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und bewegen Sie den Jumper noch einmal, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des CMOS, installieren Sie die Batterie. • Sie müssen das RTC nicht löschen, wenn das System wegen Übertaktung hängt. Für Systemfehler wegen Übertaktung, verwenden Sie die CPU Parameter Recall (CPR)- Funktion. Fahren Sie den PC herunter und starten Sie das System neu, das BIOS stellt automatisch die Parametereinstellungen auf die Standardwerte zurück. • Aufgrund des Verhaltens des Chipsatzes ist es nötig AC auszuschalten, um C.P.R.- Funktion zu aktivieren. Sie müssen die Stromversorgung ein- oder ausschalten oder das Netzkabel, vor dem Neustart des Systems, trennen und wieder verbinden. ASUS STRIX X99 GAMING 1-13...
  • Seite 28 CPU Überspannungs-Jumper (3-polig CPU_OV) Mit dem CPU Überspannungs-Jumper können Sie eine höhere CPU-Spannung für ein flexibles Übertaktungssystem, abhängig von der Art der installierten CPU. Um mehr CPU-Spannungseinstellung zu erhalten, setzen Sie den Jumper auf die Pins 2-3. Um wieder auf die Standard CPU-Spannungseinstellung zu gehen, stecken Sie den Jumper auf die Pins 1-2. Kapitel 1: Produkteinführung 1-14...

  • Seite 29: Onboard Leds

    1.1.8 Onboard LEDs Wenn der Strom auf Ihrem Motherboard vollständig abgeschaltet ist (G3-Status), kehrt der RGB LED-Lichteffekt zur Standardeinstellung zurück, wenn beim nächsten Mal der Strom auf dem Motherboard eingeschaltet ist. POST Status LEDs Die POST Status-LEDs liefern den Status dieser Schlüsselkomponenten während des POST (Power-On-Self-Test): CPU, Speichermodule, VGA-Karte und Festplattenlaufwerke. Wenn ein Fehler gefunden wird, leuchtet die LED der kritischen Komponente, bis das Problem gelöst ist. EZ XMP LED (XLED1) Diese LED leuchtet, wenn Sie die EZ XMP-Schalter aktivieren. ASUS STRIX X99 GAMING 1-15...
  • Seite 30 PCIE-LEDs Die PCIE-LEDs leuchten auf, um die PCIe-Steckplätze anzuzeigen, die eine Spur mit der CPU teilen. Der PCIEX4_1-Steckplatz leuchtet nicht auf, da er eine Spur mit dem PCH-Controller teilt. Q-Code LED Der Q-Code-LED bietet Ihnen einen 2-stelligen Fehlercode, der den Systemstatus anzeigt. Einzelheiten finden Sie unten in der Q-Code-Tabelle. Kapitel 1: Produkteinführung 1-16...

  • Seite 31: Beschreibung

    2B – 2F Speicherinitialisierung Reserviert für ASL (siehe ASL-Statuscodes unten) Speicher installiert 32 – 36 CPU post-memory Initialisierung 37 – 3A Post-Memory System Agent Initialisierung wurde gestartet 3B – 3E Post-Memory PCH Initialisierung wurde gestartet DXE IPL wurde gestartet Speicherinitialisierungsfehler. Speichertyp ungültig oder nicht kompatible 50 – 53 Speichergeschwindigkeit Unspezifizierter Speicherinitialisierungsfehler Speicher nicht installiert Ungültiger CPU Typ oder Geschwindigkeit CPU Mismatch CPU-Selbsttest fehlgeschlagen oder möglicher CPU-Cache-Fehler CPU-Mikrocode wurde nicht gefunden oder Mikrocode-Update ist fehlgeschlagen (Fortsetzung auf der nächsten Seite) ASUS STRIX X99 GAMING 1-17...
  • Seite 32 Q-Code-Tabelle Code Beschreibung Interner CPU Fehler Reset PPI is ist nicht verfügbar 5C – 5F Reserviert für zukünftige AMI Fehler-Codes S3 Resume gestartet (S3 Resume PPI wird von DXE IPL aufgerufen) S3 Boot Skript Ausführung Video umbuchen OS S3 wake vector call E4 – E7 Reserviert für zukünftige AMI Fortschritt-Codes S3 Resume Failed S3 Resume PPI not Found S3 Resume Boot Script Error S3 OS Wake Error EC – EF Reserviert für zukünftige AMI Fehler-Codes Recovery-Zustand, durch Firmware ausgelöst (Auto-Wiederherstellung) Recovery-Zustand, durch Benutzer ausgelöst (erzwungene Wiederherstellung) Recovery-Prozess gestartet Recovery Firmware Image wurde gefunden Recovery Firmware Image wurde geladen F5 – F7 Reserviert für zukünftige AMI Fortschritt-Codes Recovery PPI nicht verfügbar Recovery-Kapsel nicht gefunden Ungültige Recovery-Kapsel FB – FF Reserviert für zukünftige AMI Fehler-Codes DXE-Kern gestartet Initialisierung des NVRAM...
  • Seite 33 PCH DXE Initialisierung (PCH modulspezifisch) ACPI Modul Initialisierung CSM Initialisierung 7A – 7F Reserviert für zukünftige AMI DXE Codes Boot Device Selection (BDS) Phase wurde gestartet Treiberverbindung wurde gestartet PCI Bus Initialisierung wurde gestartet PCI Bus Hot Plug Controller Initialisierung PCI Bus Aufzählung PCI-Bus-Ressourcen anfragen PCI-Bus-Ressourcen zuordnen Konsolenausgabegeräte anschließen Konsoleneingabegeräte anschließen Super EA Initialisierung USB Initialisierung wurde gestartet USB Reset USB Erkennung USB aktiviert 9E – 9F Reserviert für zukünftige AMI Codes IDE Initialisierung wurde gestartet IDE Reset IDE Erkennung IDE aktiviert SCSI Initialisierung wurde gestartet SCSI Reset SCSI Erkennung SCSI aktiviert Setup-Bestätigungspasswort (Fortsetzung auf der nächsten Seite) ASUS STRIX X99 GAMING 1-19...
  • Seite 34 Q-Code-Tabelle Code Beschreibung Start des Setups Reserviert für ASL (siehe ASL-Statuscodes unten) Setup Eingabe warten Reserviert für ASL (siehe ASL-Statuscodes unten) Bereit für Boot Event Legacy Boot event Boot Services Event verlassen Runtime Set Virtual Address MAP Begin Runtime Set Virtual Address MAP End Legacy Option ROM Initialisierung System Reset USB hot plug PCI bus hot plug Aufräumen von NVRAM Konfiguration Reset (reset der NVRAM Einstellungen) B8– BF Reserviert für zukünftige AMI Codes CPU Initialisierungsfehler System Agent Initialisierungsfehler PCH Initialisierungsfehler Einige der Architektur-Protokolle sind nicht verfügbar PCI Ressourcenzuordnungsfehler. Keine Ressourcen Kein Platz für Legacy Option ROM Keine Konsolenausgabegeräte gefunden Keine Konsoleneingabegeräte gefunden Ungültiges Kennwort Fehler beim Laden der Boot Option (LoadImage ergab Fehler) Boot Option ist fehlgeschlagen (StartImage ergab Fehler) Flash-Update ist fehlgeschlagen...

  • Seite 35: Interne Anschlüsse

    Intel X99 Serielle ATA 6 Gb/s Anschlüsse (7-poliger SATA6G_12, SATA6G_34, SATA6G_56/SATAEXPRESS, SATA6G_78, SATA6G_910) Diese Anschlüsse verbinden Serielle ATA 6 Gb/s-Festplattenlaufwerke über Serielle ATA 6 Gb/s Signalkabel. Wenn Sie eine serielle ATA-Festplatte installiert haben, können Sie eine RAID 0-, 1-, 5- und 10-Konfiguration mit der Intel Rapid Storage Technologie über den integrierten Intel X99 Chipsatz erstellen. Diese Anschlüsse sind auf [AHCI Modus] standardmäßig eingestellt. Wenn Sie • beabsichtigen, einen Seriellen ATA RAID-Set mit diesen Anschlüssen zu erstellen, setzen Sie SATA Modus im BIOS auf [RAID Modus]. Siehe Abschnitt 3.6.3 PCH Speicherkonfiguration für weitere Details. • Bevor Sie ein RAID-Set erstellen, beziehen Sie sich auf das RAID-Handbuch auf der Support-DVD. • Der SATAEXPRESS Anschluss kann ein SATA-Express-Gerät oder zwei SATA- Geräte unterstützen. • Aufgrund der Chipsatzcharakteristik unterstützen die SATA6G_78- und SATA6G_910- Anschlüsse weder Intel Rapid Storage Technologie noch RAID-Konfigurationen. ASUS STRIX X99 GAMING 1-21...
  • Seite 36 M.2 Steckplatz 3 Diese Buchse erlaubt ihnen ein M2 (NGFF) SSD-Modul zu installieren. • Dieser Sockel unterstützt M Key und Typ 2242/2260/2280/22110-Speichergeräte. • Der M.2 Anschluss teilt die Bandbreite mit dem U.2 Anschluss. U.2 Anschluss (U.2) Dieses Motherboard verfügt über einen U.2 Anschluss, der PCIe 3.0 x4 NVM Express Speicherung unterstützt. Der U.2 Anschluss teilt die Bandbreite mit dem M.2 Anschluss. Kapitel 1: Produkteinführung 1-22...
  • Seite 37 USB 3.0 Anschlüsse (20-1 polige USB3_12, USB3_34) Diese Anschlüsse ermöglichen es Ihnen, ein zusätzliches USB 3.0-Modul für USB 3.0 Front- oder Rückseitenanschlüsse zu verbinden. Mit einem eingebauten USB 3.0 Modul können Sie alle Vorteile von USB 3.0 nutzen, einschließlich schnellere Datenübertragungsgeschwindigkeiten von bis zu 5 Gb/s, schnellere Ladezeit für aufladbare USB-Geräte, optimierte Energieeffizienz und Abwärtskompatibilität mit USB 2.0. Dieses USB 3.0-Modul kann separat gekauft werden. • Installieren Sie die zugehörigen Treiber, um die USB-3.0-Ports unter Windows 7 uneingeschränkt nutzen zu können. • Das angeschlossene USB 3.0-Gerät kann im xHCI oder EHCI-Modus ausgeführt werden, je nach Einstellung des Betriebssystems. • Diese USB 3.0 Anschlüsse unterstützen nativen UASP Transfer-Standard unter Windows 8 / Windows 8.1 und Turbo-Modus bei der Verwendung von der USB 3.0 Boost-Funktion. ASUS STRIX X99 GAMING 1-23...
  • Seite 38 USB 2.0 Anschlüsse (10-1 pin USB1112; USB1314) Diese Stecker sind für USB 2.0 Anschlüsse. Verbinden Sie das USB- Modulkabel mit einem dieser Anschlüsse, und installieren Sie das Modul in einer Steckplatzaussparung an der Rückseite des Systemgehäuses. Diese USB Anschlüsse erfüllen die USB-2.0-Spezifikation, die bis zu 480 Mb/s Übertragungsgeschwindigkeit unterstützt. Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! • Verbinden Sie zuerst ein USB-Kabel mit dem ASUS Q-Connector (USB), und verbinden Sie dann den Q-Connector (USB) mit dem USB-Anschluss auf dem Motherboard, falls das Gehäuse Fronttafel USB-Anschlüsse vorsieht. • 1 x USB 2.0 Anschluss (USB1112) auf dem Mittelboard, gemeinsame Nutzung mit ROG-Erweiterungsanschluss (ROG_EXT). Das USB 2.0 Modul muss separat erworben werden. Kapitel 1: Produkteinführung 1-24...
  • Seite 39 Der CPU_FAN-Anschluss unterstützt einen CPU-Lüfter mit maximal 1A (12W) Leistung. • Die CPU_FAN-, CHA_FAN- und EXT_FAN-Anschlüsse unterstützen die ASUS FAN Xpert 3-Funktion der X99-Plattform. • Der EXT_FAN-Anschluss unterstützt 2 von 5 Thermosensorquellen. • Der CPU-Lüfteranschluss erkennt den Typ der installierten CPU-Lüfter und wechselt die Betriebsarten automatisch. Um den CPU-Lüftersteuerungsmodus zu konfigurieren, gehen Sie zu Advanced Mode > Monitor > CPU Q-Fan Control im BIOS. • Die Gehäuselüfteranschlüsse unterstützen DC- und PWM-Modi. Um diese Lüfter auf DC oder PWM einzustellen, gehen Sie zu Advanced Mode > Monitor > Chassis Fan 2/2 Q-Fan Control im BIOS. Die LÜFTERERWEITERUNGSKARTE kann separat erworben werden. ASUS STRIX X99 GAMING 1-25...
  • Seite 40 ATX-Stromanschlüsse (24-poliger EATXPWR; 8-poliger EATX12V_1; 4-poliger EATX12V_2) Diese Anschlüsse sind für die ATX-Stromversorgungsstecker. Die Stromversorgungsstecker für diese Anschlüsse passen nur in eine Richtung. Finden Sie die korrekte Ausrichtung und drücken Sie fest nach unten, bis die Anschlüsse vollständig passt. • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX 12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 350W liefert. • Vergessen Sie nicht, die 4-pol./8-pol. EATX 12V-Stromstecker zu verbinden. Ansonsten wird das System nicht booten. • Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräte konfigurieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. • Wenn Sie zwei oder mehrere High-End PCI-Express x16-Karten benutzen möchten, verwenden Sie ein Netzteil mit 1000W Leistung oder höher, um die Systemstabilität zu gewährleisten. Kapitel 1: Produkteinführung 1-26...
  • Seite 41 Dieser 2-polige Anschluss ist für die HDD Aktivitäts-LED. Verbinden Sie das HDD Aktivitäts-LED-Kabel mit diesem Anschluss. Die HDD LED leuchtet auf oder blinkt, wenn Daten gelesen oder auf die Festplatte geschrieben werden. • Systemlautsprecher (4-Pin-Lautsprecher) Dieser 4-polige Anschluss ist für den am Gehäuse befestigten Systemlautsprecher. Der Lautsprecher ermöglicht Ihnen, Systemsignale und Warntöne zu hören. • ATX-Netzschalter / Soft-Aus-Schalter (2-polig PWRSW) Dieser Anschluss ist für den Systemstromschalter. Durch Drücken des Netzschalters wird das System eingeschaltet oder wechselt das System in den Sparmodus oder Soft-Aus-Modus, je nach den Einstellungen des Betriebssystems. Drücken Sie den Netzschalter länger als vier Sekunden, während das System eingeschaltet ist, dann wird das System ausgeschaltet. • Reset-Taste (2-polig RESET) Verbinden Sie diesen 2-poligen Anschluss mit dem am Gehäuse befestigten Reset- Schalter, um das System ohne Ausschalten neu zu starten. • Gehäuseeingriffs-Anschluss (2 pol. Gehäuse) Dieser Anschluss ist für einen am Gehäuse befestigten Einbruchserkennungssensor oder einen Schalter. Schließen Sie ein Ende des Gehäuseeinbruchssensors oder Schalterkabels an dem Anschluss an. Der Gehäuseeinbruchssensor oder Schalter sendet ein High-Level-Signal zum Anschluss, wenn eine Gehäusekomponente entfernt oder ersetzt wird. Das Signal wird dann als Gehäuseeinbruch-Ereignis interpretiert. ASUS STRIX X99 GAMING 1-27...
  • Seite 42 TPM Anschluss (14-1 polig TPM) Dieser Anschluss unterstützt ein Trusted Platform Module (TPM)-System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher speichert. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die Plattformintegrität. Das TPM-Modul muss separat erworben werden. DirectKey Anschluss (2-polig DRCT) Dieser Anschluss für den am Gehäuse befestigten Knopf, der die DirectKey Funktion unterstützt. Verbinden Sie das Kabel der Taste, die DirectKey unterstützt, vom Gehäuse mit diesem Anschluss auf dem Motherboard. Vergewissern Sie sich, dass Ihr Gerät über ein extra Kabel verfügt, das die DirectKey- Funktion unterstützt. . Schauen Sie in die technischen Unterlagen des Gehäuses für weitere Details. Kapitel 1: Produkteinführung 1-28...
  • Seite 43 Thunderbolt Header (5-polig TB_HEADER) Dieser Anschluss ist für die Add-on Thunderbolt E/A-Karte, die Intel's Thunderbolt- Technologie unterstützt und ermöglicht den Anschluss von bis zu sechs Thunderbolt- fähigen Geräten und ein DisplayPort-fähiges Display in einer Daisy-Chain- Konfiguration. Die Add-on-Thunderbolt E/A-Karte und das Thunderbolt-Kabel sind separat erhältlich. Thermal Sensor Anschlüsse (2-pol. T_SENSOR1) Dieser Anschluss ist für das Thermistor-Kabel, das die Temperatur der Geräte und der kritischen Komponenten im Inneren des Motherboards überwacht. Schließen Sie das Thermistor-Kabel an und platzieren Sie den Sensor am Gerät oder Komponente des Motherboards, um seine Temperatur zu erkennen. Das Thermistor-Kabel muss separat erworben werden. ASUS STRIX X99 GAMING 1-29...
  • Seite 44 RGB-Header (4-poliger RGB_HEADER) Dieser Anschluss ist für die RGB LED-Leisten. • Der RGB-Header unterstützt mehrfarbige 5050 LED-Leisten (+12 V/G/R/B) mit einer maximalen Leistung von 2 A (12 V) und einer Länge bis 2 m. • Stellen Sie sicher, dass das RGB LED-Verlängerungskabel und die RGB LED-Leiste in der richtigen Ausrichtung verbunden sind, und dass der +12 V Stecker mit dem +12 V Header auf dem Motherboard richtig justiert wurde. Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. • Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste. • Die Lichteffekte können mit Hilfe der AURA Software angepasst werden. Kapitel 1: Produkteinführung 1-30...
  • Seite 45 ROG-Erweiterungsanschluss (18-1-Pin-ROG_EXT) Dieser Anschluss ist für das OC Panel I/II, die Frontbasis und andere ROG-Geräte vorgesehen. • Die Front Base erhalten Sie separat. • Weitere Informationen zu OC Panel und Front Base finden Sie unter www.asus.com. Serieller Anschluss (10-1-polig COM) Diese Anschlüsse sind für einen seriellen Anschluss (COM). Schließen Sie das Kabel des Serieller-Port-Moduls an einen dieser Anschlüsse an, installieren Sie das Modul anschließend in einer Steckplatzöffnung an der Rückseite des Systemgehäuses. ASUS STRIX X99 GAMING 1-31...
  • Seite 46 Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein, am Gehäuse befestigtes, Frontblenden-Audio-E/A-Modul, das entweder HD Audio oder den herkömmlichen AC'97 Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden Audio E/A-Modul-Kabels mit diesem Anschluss. • Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. • Wenn Sie ein High-Definition oder AC'97 Frontblenden-Audiomodul anschließen wollen, stellen Sie den Front Panel Type im BIOS-Setup auf [HD] oder [AC97]. Kapitel 1: Produkteinführung 1-32...

  • Seite 47: Kapitel 2: Grundinstallation

    Die Abbildungen in diesem Abschnitt sind nur als Referenz gedacht. Das Motherboard- Layout kann je nach Modellen variieren, aber die Installationsschritte sind die gleichen. ASUS Q-Shield (E/A-Blende) in die Gehäuserückwand einsetzen. Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand...
  • Seite 48 Setzen Sie die neun Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Die Schrauben NICHT zu fest anziehen! Sonst wird das Motherboard beschädigt. Kapitel 2: Grundinstallation...

  • Seite 49: Cpu Installation

    Bitte beachten Sie die richtige Reihenfolge beim Öffnen/Schließen der beiden Riegel. Halten Sie sich an die auf die Metallverschlussklappe gedruckten Anweisungen oder die nachstehenden Illustrationen in dieser Anleitung. Die Kunststoffkappe klappt automatisch hoch, nachdem die CPU eingesetzt und die Klappe richtig geschlossen wurde. Dreieckssymbol Dreieckssymbol ASUS STRIX X99 GAMING...

  • Seite 50: Installieren Von Cpu-Kühlkörper Und Lüfter

    2.1.3 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf den CPU-Kühlkörper und die CPU an, bevor Sie den CPU- Kühlkörper und Lüfter montieren. Kapitel 2: Grundinstallation...

  • Seite 51: So Installieren Sie Den Cpu-Kühlkörper Und Lüfter

    So installieren Sie den CPU-Kühlkörper und Lüfter: ASUS STRIX X99 GAMING...

  • Seite 52: Dimm Installation

    2.1.4 DIMM Installation Achten Sie darauf, mindestens eines der Speichermodule in den A1*/B1*/C1*/D1*- Steckplatz zu installieren. Entfernen eines DIMMs Kapitel 2: Grundinstallation...

  • Seite 53: Atx Stromversorgung

    2.1.5 ATX Stromversorgung ODER • Schließen Sie NICHT nur den 4-poligen Stromstecker an, sonst könnte das Motherboard aufgrund starker Inanspruchnahme überhitzen. • Stellen Sie sicher, dass Sie den 8-poligen Stromstecker oder beide, den 8-poligen und 4-poligen Stromstecker anschließen. ASUS STRIX X99 GAMING...

  • Seite 54: Sata-Geräteanschlüsse

    2.1.6 SATA-Geräteanschlüsse ODER ODER Kapitel 2: Grundinstallation...

  • Seite 55: E/A-Anschlüsse Auf Der Frontseite

    2.1.7 E/A-Anschlüsse auf der Frontseite So installieren Sie den ASUS So installieren Sie den Frontblenden Q-Connector Audio-Anschluss AAFP So installieren Sie den USB So installieren Sie den USB 2.0 Anschluss 3.0 Anschluss USB 3.0 USB 2.0 Die USB 2.0- und USB 3.0-Module sind separat erhältlich.

  • Seite 56: Erweiterungskarte Installieren

    2.1.8 Erweiterungskarte installieren PCIe-x16-Karten installieren PCIe-x1-Karten installieren Kapitel 2: Grundinstallation 2-10...

  • Seite 57: So Installieren Sie Die Lüftererweiterungskarte

    So installieren Sie die Lüftererweiterungskarte • Die Abbildungen in diesem Abschnitt sind nur als Referenz gedacht. Das Motherboard-Layout kann je nach Modellen variieren, aber die Installationsschritte sind die gleichen. • Die Lüftererweiterungskarte ist separat erhältlich. ASUS STRIX X99 GAMING 2-11...

  • Seite 58: Bios Update Utility

    Dateiformat-Fehler verursacht werden. In diesem Fall, starten Sie das System neu, um die Anzeige auszuschalten. • Die BIOS-Aktualisierung kann Risiken beinhalten. Wird das BIOS-Programm durch den Prozess beschädigt, so dass ein Systemstart nicht mehr möglich ist, nehmen Sie bitte Kontakt mit dem lokalen ASUS-Service-Zentrum auf. Kapitel 2: Grundinstallation 2-12...

  • Seite 59: Hinter- Und Audio-Verbindungen Vom Motherboard

    USB 3.1 Typ-A Anschluss EA2 WLAN 802.11 a/b/g/n/ac, Bluetooth V4.0* USB 2.0 Anschluss 78 Optischer S/PDIF-Ausgang USB 2.0 Anschluss 910 Audio E/A-Anschlüsse** * und **: Beziehen Sie sich für die Definitionen der LAN-Anschluss LED, und Audioanschlüsse auf die Tabellen auf der nächsten Seite. ASUS STRIX X99 GAMING 2-13...

  • Seite 60: Status Beschreibung

    • Das angeschlossene USB 3.0-Gerät kann im xHCI oder EHCI-Modus ausgeführt werden, je nach Einstellung des Betriebssystems. • USB 3.0-Geräte können nur als Datenspeicher verwendet werden. • Wir empfehlen Ihnen, für eine schnellere Datenübertragung und bessere Leistung alle USB 3.0-Geräte mit den USB 3.0-Anschlüssen zu verbinden. • Aufgrund der Eigenschaften des Intel-Chipsatzes der Serie X99 werden sämtliche an die USB-2.0- und USB-3.0-Ports angeschlossenen USB-Geräte vom xHCI- Controller gesteuert. Einige ältere USB-Geräte müssen die Firmware für eine bessere Kompatibilität aktualisieren. * LAN Anschlüsse LED Anzeigen Aktivitäts-/Verbindungs-LED Speed LED Status...

  • Seite 61: Audio E/A-Anschlüsse

    2.3.2 Audio E/A-Anschlüsse Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2.1-Kanal Lautsprechern ASUS STRIX X99 GAMING 2-15...
  • Seite 62 Anschluss von 4.1-Kanal Lautsprechern Anschluss von 5.1-Kanal Lautsprechern Kapitel 2: Grundinstallation 2-16...

  • Seite 63: Anschluss Von 7.1-Kanal Lautsprechern

    BIOS Signaltöne (siehe BIOS-Signaltoncodes) ab, oder Meldungen erscheinen auf dem Bildschirm. Wird 30 Sekunden nach Einschalten des Systems nichts angezeigt, hat das System einen Einschaltselbsttest u.U. nicht bestanden. Prüfen Sie die Einstellungen und Anschlüsse der Jumper, oder bitten Sie Ihren Händler um Hilfe. ASUS STRIX X99 GAMING 2-17...

  • Seite 64: Ausschalten Des Computers

    BIOS-Signalton Beschreibung Ein kurzer Piepton Grafikkarte erkannt Quick Boot auf deaktiviert gesetzt Keine Tastatur erkannt Ein langer Piepton gefolgt von zwei Kein Arbeitsspeicher erkannt kurzen und einer Pause (wiederholt) Ein langer Piepton gefolgt von drei Keine Grafikkarte erkannt kurzen Ein langer Piepton gefolgt von vier Hardware-Komponentenfehler kurzen Halten Sie kurz nach dem Einschalten die Taste <Entf>...

  • Seite 65: Kapitel 3: Bios-Setup

    BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI- Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.

  • Seite 66: Bios-Setup-Programm

    BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Verwendung des BIOS-Setups zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> während des Power-On-Self- Test (POST).

  • Seite 67: Ez Mode

    Lüfter. Klicken Sie auf die Taste, um Speichert die angezeigt werden die Lüfter manuell zu tunen Änderungen und setzt Auswahl der Bootgeräteprioritäten das System zurück Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. ASUS STRIX X99 GAMING...

  • Seite 68: Erweiterter Modus

    3.2.2 Erweiterter Modus Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um vom EZ-Modus in den Erweiterten Modus zu wechseln, klicken Sie auf Advanced Mode (Erweiterter Modus) (F7) oder drücken die <F7>-Schnelltaste.

  • Seite 69: Menüelemente

    Mit dieser Schaltfläche oberhalb der Menüleiste können Sie die Übertaktungseinstellungen Ihres Systems anzeigen und optimieren . Es erlaubt Ihnen auch, den SATA-Modus des Motherboards von AHCI auf RAID-Modus zu ändern. Siehe Abschnitt 3.2.4 EZ Tuning Wizard für weitere Informationen. ASUS STRIX X99 GAMING...

  • Seite 70: Allgemeine Hilfe

    Bewegen Sie Ihren Mauszeiger zur Anzeige eines QR-Codes über diese Schaltfläche, scannen Sie diesen Code mit Ihrem Mobilgerät zur Verbindung mit der Seite mit häufig gestellten Fragen zum BIOS auf der ASUS-Support-Webseite. Alternativ können Sie den folgenden QR-Code scannen: Kapitel 3: BIOS-Setup...

  • Seite 71: Qfan Control

    Zum Übernehmen der Lüftereinstellungen Wählen sie ein Profil anklicken um es für den Lüfter zu Rückgängigmachen übernehmen Klicken Sie zur Zurückkehren der Änderungen des Hauptmenüs anklicken Wählen Sie dies, um den Lüfter manuell zu konfigurieren ASUS STRIX X99 GAMING...
  • Seite 72 Konfiguriere Lüfter manuell Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren. Geschwindigkeitspunkte Wählen Sie dies, um den Lüfter manuell zu konfigurieren So konfigurieren Sie Ihre Lüfter: Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen.

  • Seite 73: Anleitung

    BIOS-Bildschirm auf , klicken Sie dann auf Weiter. Klicken Sie auf OC (Übertaktung) und dann auf Next (Weiter). Wählen Sie ein PC-Szenario Tägliches Computing oder Gaming / Medienbearbeitung, klicken Sie dann auf Weiter. ASUS STRIX X99 GAMING...
  • Seite 74 Wählen Sie ein Hauptkühlsystem BOX cooler, Tower cooler, Water cooler (BOX- Kühler, Tower-Kühler, Wasserkühler) oder I'm not sure (Ich bin nicht sicher), klicken Sie dann auf Next (Weiter). Klicken Sie nach Auswahl des Hauptkühlsystems auf Next (Weiter), klicken Sie dann zum Starten von OC Tuning (Übertaktungsabstimmung) auf Yes (Ja).
  • Seite 75 Speed (RAID 0) und Super Speed (RAID 5). Nach der Auswahl des RAID-Typs, klicken Sie auf Weiter und dann auf Ja, um mit dem RAID Setup fortzufahren. Nachdem der RAID-Setup abgeschlossen ist, klicken Sie auf Ja, um das Setup zu beenden klicken. ASUS STRIX X99 GAMING 3-11...

  • Seite 76: Favoriten

    Favoriten My Favorites (Meine Favoriten) ist Ihr persönlicher Bereich, zum einfachen Speichern und Zugreifen auf Ihre beliebtesten BIOS Elemente. My Favorites (Meine Favoriten) kommt standardmäßig mit verschiedenen leistungs-, energiespar- und schnellstartrelevanten Elementen. Sie können dieses Bildschirm personalisieren, indem Sie Elemente hinzufügen oder entfernen. Kapitel 3: BIOS-Setup 3-12...

  • Seite 77: Hinzufügen Von Elementen Zu Meine Favoriten

    • Konfigurationselemente wie Memory SPD Informationen, Systemzeit und Datum Klicken Sie Beenden oder drücken Sie <esc> um den Setup Tree Map Bildschirm zu schließen. Gehen Sie zum MyFavorites Menü, um die gespeicherten BIOS Elemente anzusehen. ASUS STRIX X99 GAMING 3-13...

  • Seite 78: Main-Menü (Hauptmenü)

    Main-Menü (Hauptmenü) Beim öffnen des Advanced Mode im BIOS-Setup-Programms erscheint das Hauptmenü. Das Hauptmenü verschafft Ihnen einen Überblick über die grundlegenden Systeminfos und ermöglicht die Einstellung des Systemdatums, der Zeit, der Menüsprache und der Sicherheitseinstellungen. Sicherheit Die Sicherheit-Menüelemente erlauben Ihnen die Systemsicherheitseinstellungen zu ändern. •...

  • Seite 79: Ai Tweaker-Menü

    Optimiert automatisch das CPU-Verhältnis und die BCLK-Frequenz. [Manual] Erlaubt Ihnen individuell übersperrte Parameter einzustellen. CPU Strap [Auto] Mit diesem Element können Sie einen Strap-Wert in der Nähe der Ziel-BCLK-Frequenz für eine extreme Übertaktung auswählen. Konfigurationsoptionen: [Auto] [167MHz] [125MHz] [166MHz] [250MHz] ASUS STRIX X99 GAMING 3-15...

  • Seite 80: Asus Multicore-Erweiterung [Auto]

    Werte einzustellen. Die Wertebereiche hängen von dem Wert ab, den Sie für die BCLK-Frequenz einstellen. ASUS MultiCore-Erweiterung [Auto] [Auto] Mit diesem Element können Sie ASUS-optimierte Kernverhältnis- Einstellungen bei der Übertaktung anwenden. [Disabled] Mit diesem Element können Sie die Kernverhältnis-Standardeinstellungen anwenden.

  • Seite 81: Bclk Frequenz: Dram Frequenzverhältnis [Auto]

    Wendet Übertaktungsbedingungen bei Wasserkühlung an. EPU Energiesparmodus [Deaktiviert] Die ASUS EPU (Energy Processing Unit) setzt die CPU in ihre minimalen Stromverbrauch- Einstellungen. Aktivieren Sie dieses Element, um eine geringere CPU-Eingangsspannung und Vcore-Spannung zu setzen und den besten Energiesparzustand zu erreichen.

  • Seite 82: Externe Digi+-Leistungssteuerung

    Externe Digi+-Leistungssteuerung CPU-Eingangsstartspannung [Auto] Dieses Element ermöglicht die Einstellung einer höheren CPU-Eingangsstartspannung für bessere Übertaktungsleistung. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte reichen von 0,80 V bis 2,7 V in 0,01 V Schritten. CPU Load-line Calibration [Auto] Die Belastungslinie wird durch die Intel VRM-Spezifikationen definiert und wirkt sich auf die CPU-Stromspannung aus.

  • Seite 83: Advanced-Menü

    Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. ASUS STRIX X99 GAMING 3-19...

  • Seite 84: Cpu-Konfiguration

    3.6.1 CPU-Konfiguration Die Elemente in diesem Menü zeigen die CPU-bezogenen Informationen an, die das BIOS automatisch erkennt. Die Elemente in diesem Menü können je nach der installierten CPU variieren. Hyper-Threading [ALLE] [Aktiviert] Mit diesem Element können Sie Hyper Threading für Logische Prozessor-Threads aktivieren oder deaktivieren.

  • Seite 85: Pch-Konfiguration

    Mit diesem Element können Sie die Geschwindigkeit für den PCIe x4_1-Steckplatz konfigurieren. Konfigurationsoptionen: [Auto] [Gen1] [Gen2] PCIEX1_2 Speed [Auto] Mit diesem Element können Sie die Geschwindigkeit für den PCIe x1_2-Steckplatz konfigurieren. Konfigurationsoptionen: [Auto] [Gen1] [Gen2] ASUS STRIX X99 GAMING 3-21...

  • Seite 86: Pch Speicherkonfiguration

    3.6.3 PCH Speicherkonfiguration SATA-Konfiguration. Die SATA-Anschlüsse zeigen Not Present an, wenn in dem entsprechenden Anschluss kein SATA-Gerät installiert ist. Scrollen Sie nach unten, um auch die anderen BIOS Elemente anzuzeigen. SATA-Controller 1 Modusauswahl [RAID] Dieses Element ermöglicht Ihnen die SATA-Konfiguration. [Disabled] Deaktivieren Sie die SATA-Funktion.

  • Seite 87: Aggressive Link Power Management-Unterstützung [Deaktiviert]

    Mit diesem Element können Sie SALP aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Hot Plug [Disabled] (SATA6G_1-6 (grau) / SATA6G_7-10 (schwarz)) Dieses Element ermöglicht es Ihnen, einen ausgewählten SATA-Anschluss als Hot Pluggable zu bestimmen. Konfigurationsoptionen: [Disabled] [Enabled] ASUS STRIX X99 GAMING 3-23...

  • Seite 88: Systemagent-Konfiguration

    3.6.4 Systemagent-Konfiguration NB PCI-E-Konfiguration Die Elemente in diesem Menü ermöglichen die Auswahl der Betriebsgeschwindigkeit des PCIEX16_1-Steckplatzes. 3.6.5 USB Konfiguration Die Elemente in diesem Menü ermöglichen Ihnen die Einstellung von USB-Funktionen. Das Massenspeichergeräte-Element zeigt die automatisch erkannten Werte. Wenn kein USB-Gerät erkannt wird, zeigt das Element None an. Kapitel 3: BIOS-Setup 3-24...

  • Seite 89: Weitere Plattformkonfiguration

    3.6.6 Weitere Plattformkonfiguration Die Elemente in diesem Menü erlaubt Ihnen die Plattform-Funktionen zu konfigurieren. 3.6.7 Onboard Devices Configuration Scrollen Sie nach unten, um auch die anderen BIOS Elemente anzuzeigen. ASUS STRIX X99 GAMING 3-25...
  • Seite 90 HD Audio Controller [Enabled] Mit diesem Element können Sie den Azalia High-Definition Audio-Controller verwenden. Konfigurationsoptionen: [Disabled] [Enabled] PCIEX4_1-Steckplatz Bandbreite [Auto] [Auto] Arbeitet im AUTO-Modus mit aktivierten USB3.1_EC1, USB3.1_EA2 und aktiviertem PCIEX1_2-Steckplatz. [X1 Modus] Arbeitet im x1 Modus mit aktivierten USB3.1_EC1_EA2 Anschluss und PCIEX1_2-Steckplatz.

  • Seite 91: Bluetooth Controller [Aktiviert]

    Mit diesem Element können Sie den seriellen Anschluss aktivieren oder deaktivieren. Konfigurationsoptionen: [On] [Off] Einstellungen ändern [IO=3F8H; IRQ=4] Hier können Sie eine optimale Einstellung für Super E/A-Geräte wählen. Konfigurationsoptionen: [IO=3F8h; IRQ=4] [IO=2F8h; IRQ=3] [IO=3E8h; IRQ=4] [IO=2E8h; IRQ=3] ASUS STRIX X99 GAMING 3-27...

  • Seite 92: Apm Konfiguration

    3.6.8 APM Konfiguration ErP Ready [Disabled] Dieses Element ermöglicht die Abschaltung eines Teils der Stromversorgung bei S4/S5, damit das System die ErP-Anforderungen erfüllt. Wenn [Enabled], werden alle anderen PME Optionen abgeschaltet. Konfigurationsoptionen: [Disabled] [Enabled(S4+S5)] [Enabled(S5)] 3.6.9 Netzwerk-Stack Network Stack [Disabled] Dieses Element ermöglicht Ihnen, den UEFI-Netzwerkstapel zu aktivieren oder deaktivieren.

  • Seite 93: Smart-Konfiguration Für Festplatte/Ssd

    3.6.10 SMART-Konfiguration für Festplatte/SSD Dieses Menü zeigt die SMART-Informationen der verbundenen Geräte. 3.6.11 NVMe-Konfiguration Dieses Menü zeigt die Informationen zu NVMe-Controller und -Laufwerk der verbundenen Geräte. ASUS STRIX X99 GAMING 3-29...

  • Seite 94: Monitor-Menü

    Monitor-Menü Das Monitor-Menü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. Scrollen Sie nach unten, um auch die anderen BIOS Elemente anzuzeigen. CPU Q-Fan Steuerung [Auto] [Auto] Erkennt den Typ der installierten CPU-Lüfter und wechselt automatisch die Steuerungsmodi.

  • Seite 95: Wasserpumpensteuerung [Disabled (Deaktiviert)]

    Konfigurationsoptionen: [Standard] [Silent] [Turbo] [Manual] Extension Fan 1/2/3 Q-Fan Control [DC Mode] Diese Elemente ermöglichen Ihnen, die Zusatzlüfter Q-Lüfter-Steuerung auf DC Modus, PWM Modus festzulegen oder die Zusatzlüfter Q-Lüfter-Steuerung zu deaktivieren. Konfigurationsoptionen: [Disabled] [DC Mode] [PWM Mode] ASUS STRIX X99 GAMING 3-31...

  • Seite 96: Boot Menü

    Boot Menü Die Elemente im Boot-Menü gestatten Ihnen, die Systemstartoptionen zu ändern. Fast Boot [Enabled] [Deaktiviert] Mit diesem Element kann Ihr System zu seiner normalen Boot- Geschwindigkeit zurück kehren. [Aktiviert] Mit diesem Element kann Ihr System die Boot-Geschwindigkeit beschleunigen. Weiterleitungsunterstützung [Disabled] Falls deaktiviert, wird die Weiterleitungsfunktion deaktiviert.

  • Seite 97: [Disabled] Deaktiviert Diese Funktion

    Konfigurationsoptionen: [Ignore] [Legacy only] [UEFI driver first] Von PCI-E-/PCI-Erweiterungsgeräten starten [Legacy only (Nur Legacy)] Mit diesem Element können Sie den Typ der PCI-E/PCI Erweiterungsgeräte auswählen, die während des Bootens zuerst ausgeführt werden sollen. Konfigurationsoptionen: [Legacy only] [UEFI driver first] ASUS STRIX X99 GAMING 3-33...

  • Seite 98: Secure Boot

    Secure Boot Hier können Sie die Secure Boot-Einstellungen konfigurieren und seine Tasten verwalten, um das System vor unbefugtem Zugriff und Malware während des POST zu schützen. OS Type [Windows UEFI mode] [Windows UEFI mode] Führen Sie den Microsoft Secure Boot Check aus. Wählen Sie diese Option nur beim Booten im Windows UEFI- Modus oder anderen Microsoft Secure Boot konformen Betriebssystemen.

  • Seite 99: Tools-Menü

    Hier können Sie ASUS EZ Flash 3 ausführe. Wenn Sie <Enter>drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links-/Rechts-Pfeiltasten, um zwischen [Ja] und [Nein] zu wählen, drücken Sie dann die <Enter>-Taste zum Bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.11.2 ASUS EZ Flash 2. ASUS STRIX X99 GAMING 3-35...

  • Seite 100: Sicheres Löschen

    Klicken Sie zum Starten von Secure Erase im Menü des Erweiterten (Advanced) Modus auf Tool (Werkzeug) > Secure Erase. Eine vollständige Liste der mit Secure Erase getesteten SSDs finden Sie auf der ASUS- Support-Seite. Das Laufwerk kann instabil werden, wenn Sie Secure Erase auf einem inkompatiblen SSD ausführen.

  • Seite 101: Setup Animator (Setup-Animator) [Disabled (Deaktiviert)]

    Geben Sie eine Profilnummer von eins bis acht ein, drücken Sie die <Eingabetaste> und wählen Sie dann Yes. Profil von USB-Laufwerk laden/auf USB-Laufwerk speichern Mit diesem Element können Sie ein Profil von Ihrem USB-Laufwerk laden oder speichern und ein Profil auf Ihrem USB-Laufwerk speichern oder laden. ASUS STRIX X99 GAMING 3-37...

  • Seite 102: Asus Spd-Information

    3.9.4 ASUS SPD-Information Dieses Element ermöglicht Ihnen, DRAM SPD-Information zu sehen. Kapitel 3: BIOS-Setup 3-38...

  • Seite 103: Exit Menü

    Wählen Sie Yes, um die Änderungen zu verwerfen und das Setup zu beenden. EFI Shell aus dem Dateisystemgerät starten Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren Dateisystemgeräte zu laden. ASUS STRIX X99 GAMING 3-39...

  • Seite 104: Updating Bios

    EZ Update: Aktualisiert das BIOS in einer Windows-Umgebung. ASUS EZ Flash 3: Aktualisiert das BIOS über ein USB-Flash-Laufwerk. ASUS Crashfree BIOS 3: Stellt das BIOS über die Support-DVD oder einen USB-Stick wieder her, wenn die BIOS-Datei fehlerhaft ist. 3.11.1...
  • Seite 105 5. Drücken Sie auf <Tab>, um zum Feld Ordner-Info zu navigieren. Drücken sie die Auf/Ab-Pfeiltasten, um die BIOS-Datei zu finden und drücken Sie die <Eingabetaste>, um den Aktualisierungsprozess durchzuführen. Wenn abgeschlossen, starten Sie das System neu. ASUS STRIX X99 GAMING 3-41...

  • Seite 106: So Aktualisieren Sie Das Bios Per Internet

    So aktualisieren Sie das BIOS per Internet: Gehen Sie im BIOS-Setup-Programm zu Advanced Mode. .Gehen Sie zum Menü Tool, wählen Sie ASUS EZ Flash 3 Utility und drücken Sie die <Eingabetaste>. Wählen Sie via Internet (Per Internet). Drücken Sie zur Auswahl einer Internetverbindungsmethode die Links-/Rechtstaste, drücken Sie dann <Enter>...

  • Seite 107: Asus Crashfree Bios 3

    Sie können eine beschädigte BIOS-Datei über die Motherboard Support-DVD oder einen USB-Flashlaufwerk mit der aktuellen BIOS-Datei aktualisieren. Die BIOS-Datei auf der Motherboard Support-DVD kann älter als die ASUS BIOS-Datei auf der offiziellen Webseite sein. Wenn Sie die aktuelle BIOS-Datei verwenden möchten, laden Sie die Datei unter https://www.asus.com/support herunter und speichern sie auf einem...
  • Seite 108 Kapitel 3: BIOS-Setup 3-44...

  • Seite 109: Kapitel 4: Raid-Support

    RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ASUS STRIX X99 GAMING...

  • Seite 110: Serial Ata-Festplatten Installieren

    4.1.2 Serial ATA-Festplatten installieren Das Motherboard unterstützt Serial ATA-Festplatten. Für optimale Leistung sollten Sie identische Laufwerke des selben Modells und der gleichen Kapazität installieren, wenn Sie ein Disk-Array erstellen. So installieren Sie SATA-Festplatten für eine RAID-Konfiguration: Bauen Sie die SATA-Festplatten in die Laufwerksschächte ein. Schließen Sie die SATA-Signalkabel an.

  • Seite 111: Erstellen Eines Raid-Sets

    Wenn das RAID Level-Element ausgewählt ist, drücken Sie auf <Enter>, um das zu erstellende RAID-Level auszuwählen, drücken Sie dann auf <Enter>. Drücken Sie unter Select Disks (Laufwerke auswählen) auf <Enter> und wählen X für die Laufwerke, die in der RAID-Anordnung enthalten sein sollen. ASUS STRIX X99 GAMING...
  • Seite 112 Wenn das Element Blockgröße ausgewählt ist, drücken Sie auf <Enter>, um die Blockgröße für die RAID-Anordnung (nur für RAID 0, 10 und 5) auszuwählen, drücken Sie dann auf <Enter>. Die verfügbaren Blockgrößen reichen von 4 KB bis 128 KB. Die folgenden sind typische Werte: RAID 0: 128 KB RAID 10: 64 KB...

  • Seite 113: Ein Raid-Set Löschen

    Sie löschen möchten und drücken auf <Enter>. Der folgende Bildschirm erscheint: Wenn das Element Delete (Löschen) ausgewählt ist, drücken Sie auf <Enter>, wählen Sie dann zum Löschen des RAID-Mediums Yes (Ja) und kehren zum Intel Rapid Storage Technologie-Menü zurück, oder wählen Sie No (Nein) zum Abbrechen. ASUS STRIX X99 GAMING...

  • Seite 114: Intel Rapid Storage Technology Option Rom-Dienstprogramm

    4.1.4 Intel Rapid Storage Technology Option ROM- Dienstprogramm Um das Intel Rapid Storage Technology Option ROM-Dienstprogramm aufzurufen: Schalten Sie das System ein. Drücken Sie während des POST auf die Taste <Strg> + <I>, um das Programmhauptmenü anzuzeigen. RAID Volumes: None defined. Physical Devices: Port Device Model...
  • Seite 115 Serial # Size Status ST3160812AS 9LS0HJA4 149.0GB Non-RAID Disk ST3160812AS 9LS0F4HL 149.0GB Non-RAID Disk ST3160812AS 3LS0JYL8 149.0GB Non-RAID Disk ST3160812AS 9LS0BJ5H 149.0GB Non-RAID Disk Select 2 to 6 to use in creating the volume. [↑↓]-Prev/Next [SPACE]-SelectDisk [ENTER]-Done ASUS STRIX X99 GAMING...
  • Seite 116 Verwenden Sie die Auf/Ab-Pfeiltaste, um ein Laufwerk auszuwählen, und drücken Sie dann <Leertaste> zum Auswählen. Ein kleines Dreieck markiert das gewählte Laufwerk. Drücken Sie <Enter>, nach Abschluss Ihrer Auswahl. Verwenden Sie die Auf/Ab-Pfeiltasten, um die Blockgröße für die RAID-Anordnung zu wählen (nur für RAID 0, 10 und 5), drücken Sie dann auf <Enter>. Die verfügbaren Blockgrößen reichen von 4 KB bis 128 KB.
  • Seite 117 (This does not apply to Recovery volumes) Are you sure you want to delete “Volume0”? (Y/N): Drücken Sie <Y>, um das RAID-Volumen zu löschen und zum Hauptmenü zurück zu kehren oder, um zum VOLUMEN LÖSCHEN-Menü zurück zu kehren. ASUS STRIX X99 GAMING...

  • Seite 118: Erstellen Einer Raid-Treiberdiskette

    Um das Intel Rapid Storage Technology Option ROM-Dienstprogramm zu verlassen: Um das Dienstprogramm zu löschen: Im Hauptmenü wählen Sie 6. Beenden, und drücken Sie <Enter>. Die folgende Warnmeldung erscheint: [CONFIRM EXIT] Are you sure you want to exit? (Y/N): Drücken Sie <Y> zum verlassen oder <N>, um zum Hauptmenü zurückzukehren. Erstellen einer RAID-Treiberdiskette 4.2.1 Erstellen einer RAID-Treiberdiskette unter Windows®...

  • Seite 119: Anhang

    Wenden Sie sich an den Fachhändler oder einen erfahrenen Radio-/ Fernsehtechniker. Die Verwendung von geschirmten Kabeln für den Anschluss des Monitors an die Grafikkarte ist erforderlich, um die FCC-Bestimmungen zu gewährleisten. Änderungen oder Modifizierungen dieses Geräts, die nicht ausdrücklich von der für Übereinstimmung verantwortlichen Partei genehmigt sind, können das Recht des Benutzers, dieses Gerät zu betreiben, annullieren. ASUS STRIX X99 GAMING...

  • Seite 120: Ic: Kanadische Entsprechenserklärung

    IC: Kanadische Entsprechenserklärung Entspricht den kanadischen ICES-003 Class B-Spezifikationen. Dieses Gerät entspricht dem RSS-210 von Industry Canada. Dieses Gerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmung für Interferenz-Geräte. Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Industry Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

  • Seite 121: Regionaler Hinweis Für Singapur

    REACH Die rechtliche Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter HYPERLINK http://csr.asus. com/english/REACH.htm. Das Motherboard NICHT im normalen Hausmüll entsorgen. Dieses Produkt wurde entwickelt, um ordnungsgemäß...

  • Seite 122: Fcc Bluetooth Wireless-Konformität

    FCC Bluetooth Wireless-Konformität Die mit diesem Sender verwendet Antenne darf nicht zusammen oder in Verbindung mit einer anderen Antenne oder Sender unter den Bedingungen der FCC Grant verwendet werden. Bluetooth Industry Canada Statement Dieses Gerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmung für Interferenz-Geräte.
  • Seite 123 1995/5/ EC. El texto completo de la Nederlands ASUSTeK Computer Inc. verklaart hierbij dat dit apparaat declaración de la UE de conformidad está disponible en: www.asus. voldoet aan de essentiële vereisten en andere relevante bepalingen com/support van de verwante richtlijnen1995/5/EC.

  • Seite 124: Asus Kontaktinformation

    800 Corporate Way, Fremont, CA 94539, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Telefon +1-812-282-2787 Online-Support http://qr.asus.com/techserv ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, 40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online-Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax +49-2102-959911 Online-Support http://qr.asus.com/techserv...

  • Seite 125: Declaration Of Conformity

    800 Corporate Way, Fremont Phone/Fax No: (510)739-3777/(510)608-4555 hereby declares that the product Product Name : Motherboard Model Number : STRIX X99 GAMING Conforms to the following specifications: FCC Part 15, Subpart B, Unintentional Radiators Supplementary Information: This device complies with part 15 of the FCC Rules. Operation is subject to the...
  • Seite 126 Anhang...

Inhaltsverzeichnis
