WhisperPower Suntrack 50 Solar-Laderegler
4.

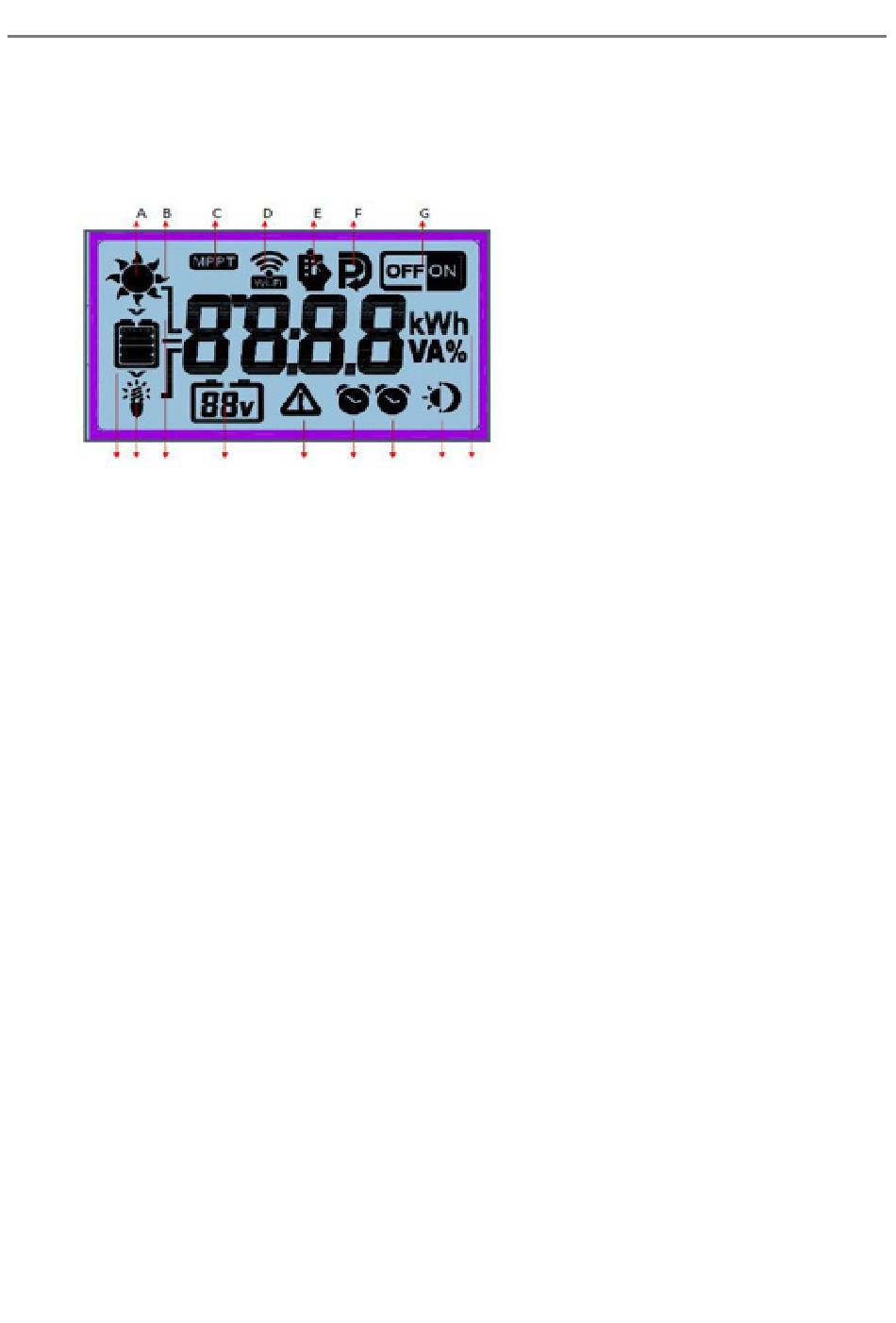

Beschreibung der LCD Anzeige
A. Sonnensymbol, wird angezeigt wenn ein Solarmodul angeschlossen ist.
B. Sonnenstrahlensymbol, 8 gesamt, Anzeige entsprechend dem Ladestrom
C. MPPT/PWM-Anzeige.
D. WIFI-Symbol; schalten Sie WIFI über die Tasteneinstellungen ein, lesen Sie Produktdaten und
steuern Sie die Lastausgabe über APP.
E. Fernbedienungssymbol; wird angezeigt wenn die Fernbedienung angeschlossen ist.
(Fernbedienung optional).
F. Einstellungssymbol; schaltet sich bei der Eingabe der Einstellungsparameter ein und beim
Verlassen aus.
G. WIFI Symbol; WIFI AN/AUS optional, standardmäßig An.
H. Batteriepegelsymbol; zeigt entsprechend der Batteriespannung das passende Symbol an.
I. Lastsymbol; schaltet sich ein, wenn die Last eingeschaltet wird, synchronisiert mit dem
Lastschalter ON.
J. Anschlüsse: Drei Segmente. Oben entspricht der PV, die Mitte entspricht der Batterie, unten der
Last.
K. Momentan identifizierter Batterietyp (12/24/36/48V).
L. Schutzsymbol. Wenn dieses Symbol erscheint, zeigt es an, dass die Maschine über einen
gewissen Schutz verfügt, wie z.B. Überstrom-, Kurzschluss- oder Unterspannungsschutz. (Siehe
den Fehlercode).
M. Lastzeittakt 2.
N. Lastzeittakt 1.
O. Tag/Nacht-Symbole. Wenn PV > 12V zeigt es das Halbsonnensymbol. Wenn PV<12V, wird das
Halbmond-Symbol angezeigt.
P. Numerische Anzeige (8888 Digits). Kann mit der Modustaste umgeschaltet werden, um
Batteriespannung/Lastspannung/PV-Spannung/Zeit anzuzeigen
