6
3.

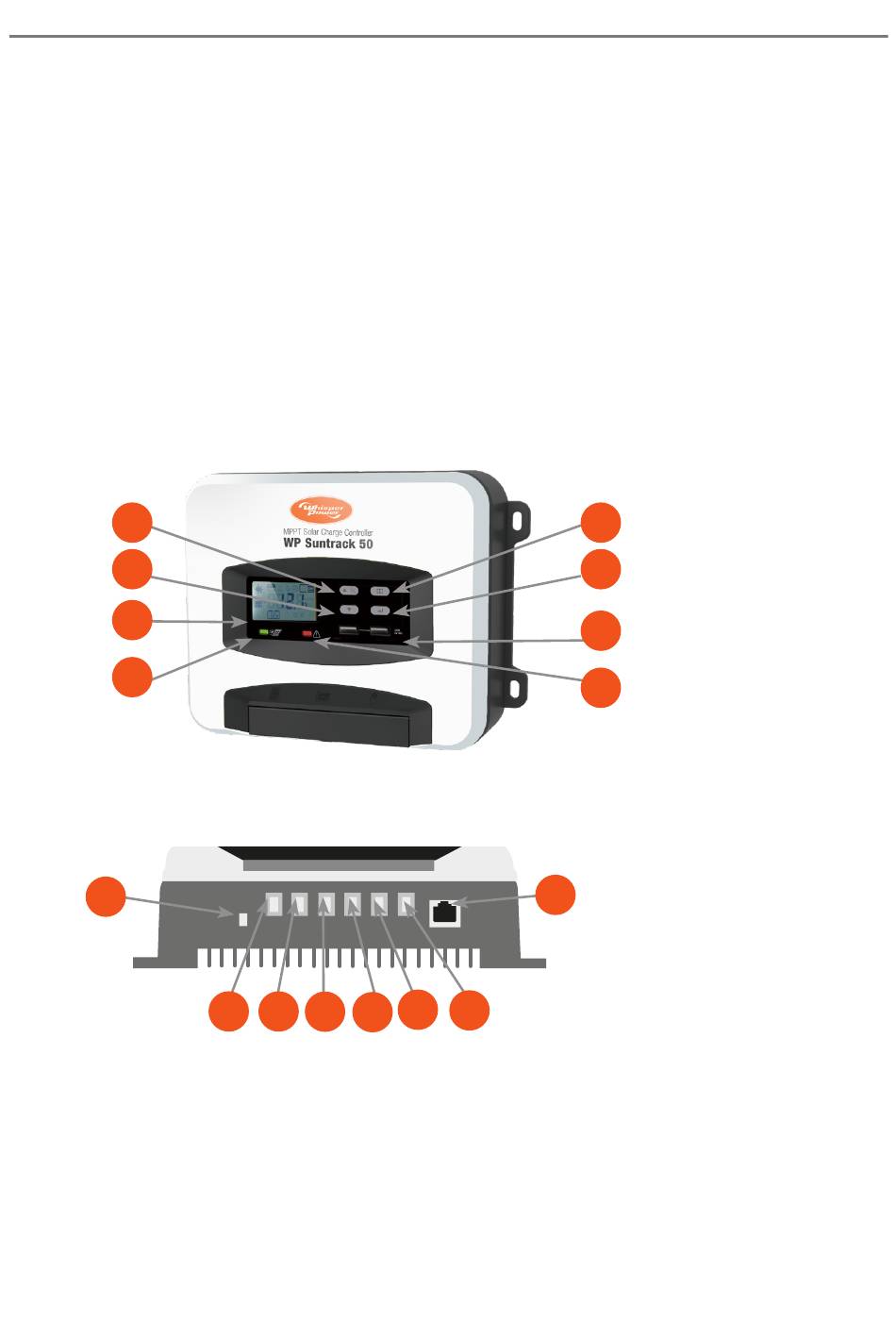

Das Frontpaneel
1. Auf zum Umschalten durch die Menüs
2. Unten zum Umschalten durch die Menüs
3. LCD Screen
4. Grüne LED (aus, wenn nicht geladen wird; blinkt während des Ladevorgangs; leuchtet
wenn vollständig geladen)
5. Rote LED (aus, wenn kein Fehler, leuchtet bei Fehler oder Alarm)
6. USB Ausgang 2 x 2.4 A
7. Enter/OK Taste
8. Menü
1
2
3
4
9
9. Temperatursensor Anschlussstelle
10. PV+
11. PV–
12. Batterie +
13. Batterie –
14. Last +
15. Last –
16. RJ45 port. Über das Netzwerkkabel mit der Fernsteuerplatine verbunden
(Dieser Port ist reserviert. Nicht verwenden)
13 14 15
10
11 12
WhisperPower Suntrack 50 Solar-Laderegler
5
6
7
8
16
