CARLO GAVAZZI MOFT..AX serie Installationshinweise

Einweg-Lichtschranken, sep. Verstärker
TEX
Typen MOFT.. X, MOFR.. X
Produktbeschreibung
Kleine TEX konforme Ein-
weglichtschranke für sepa-
rate Verstärker Serie S142
und S143. Drei unter -
schiedliche bstrahl winkel;
Typenwahl
Gehäuse-
durchmesser
Ø 10 mm
M12
M14
Technische Daten Sender
Betriebsspannung (U )
e
Leistungsaufnahme (I )
O
Lichtquelle
Technische Änderungen vorbehalten (26.10.2010)
Lichtaustritt gerade. Für den
Einsatz in rauhen Umge-
bungsbedingungen wie z.B.
Wasser, Staub, Dampf etc.
Reichweite bis zu 20 m.
Reichweite bstrahl-
(S ) winkel
n
2°
5°
8°
20 m 2°
20 m 5°
20 m 8°
2°
5°
8°
20 m 2°
20 m 5°
20 m 8°
8°
20 m 8°
3 V, (Rechtecksignal)
vom separaten Verstärker
MOFT 20 15 m
MOFT 20-5 50 m
MOFT 20-8 50 m
Ga I s LED, 880 nm

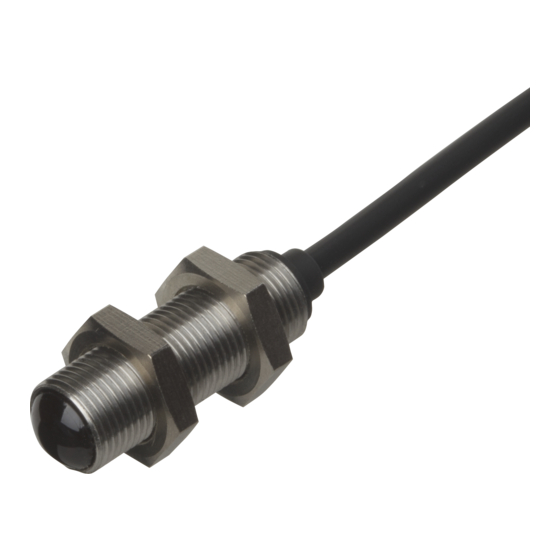

• Polycarbonat-Gehäuse ∅ 10 mm oder
Edelstahl M12 oder M14
• Eingebaute Linse: 2°, 5° oder 8°
• Reichweite: 20 m
• Moduliertes Infrarotlicht
• Geringe Empfindlichkeit gegenüber Fremdlicht
• Für Verstärker Serie S142. und 143.
• TEX II 3 DX T50°C
• Schutzart IP 66/IP 67
• Hohe Durchdringungskraft
• nschluss: 15 m abgeschirmtes PVC-Kabel
Bestellschlüssel
Typ
Sender
Reichweite
Gehäusedurchmesser
Optische chse
TEX
Bestellnummer
Sender
MOFT 20 X
MOFT 20-5 X
MOFT 20-8 X
MOFT 20-M12-2 X
MOFT 20-M12-5 X
MOFT 20-M12-8 X
MOFT 20-M14-8 X
Lichtart
Optische chse
Funktionsanzeige
Schutz
MOF T 20-M12-2 X
Bestellnummer
Empfänger
MOFR X
MOFR-5 X
MOFR-8 X
MOFR-M12-2 X
MOFR-M12-5 X
MOFR-M12-8 X
MOFR-M14-8 X
Moduliertes Infrarotlicht
±2°, ±5°, ±8°
m Verstärker
Kurzschluss- und
verpolgeschützt
