Gessi 20131 Bedienungsanleitung Seite 7

Fig. 5a
Fig. 5b
mix: 15 L/min.
Fig. 5c
mix: 15 L/min.
mix: 19 L/min.
mix: 15 L/min.

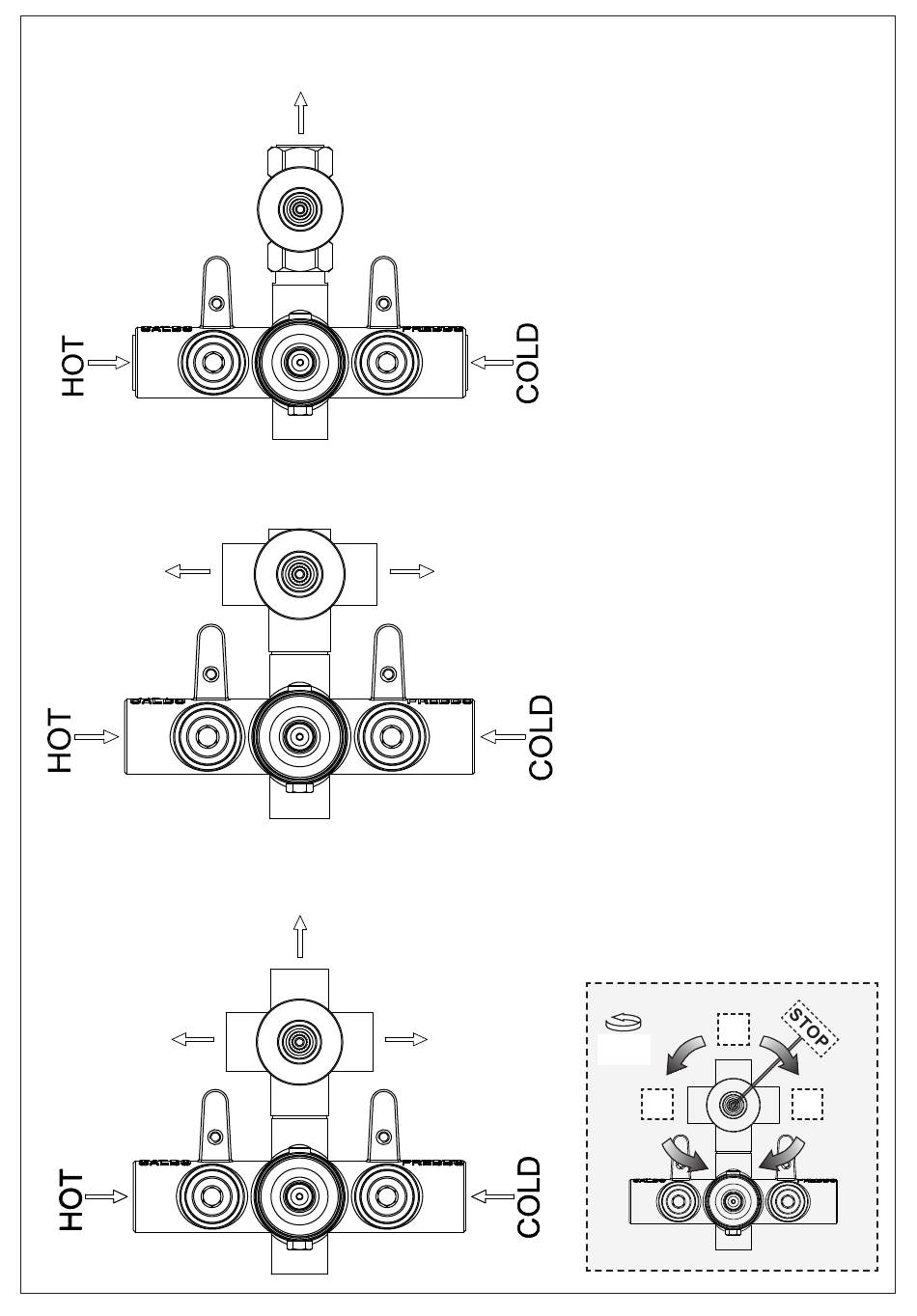

Fig. 5 - Effettuare i collegamenti
seguendo lo schema indicato a lato
(valori di portata a 3 bar).
Fig. 5 - Carry out the connections
according to this scheme (capacity
values at 3 bar).
Fig. 5 - Effectuer les liaisons en sui-
vant le schéma indiqué à côté (valeur
de débit á 3 bar).
Abb. 5 - Die Anschlüsse durchführen,
wobei man den seitlich dargestellten
Entwurf befolgt (Leistung wert bei 3
bar).
Fig. 5 - Efectúen las conexiones según
el esquema indicado al lado (valores
de caudal a 3 bar).
Рис. 5 - Выполните подключение
mix: 20 L/min.
по приведенной сбоку схеме
(производительность 3 бар).
mix: 20 L/min.
360°
7
2
3 1
