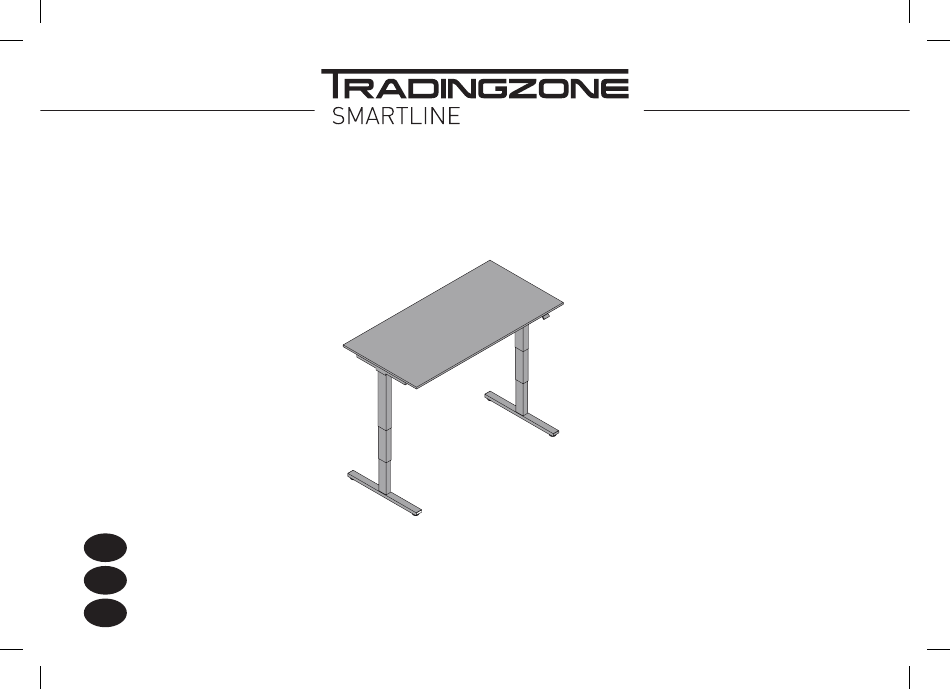

- Seite 1 TRADINGZONE SMARTLINE SITZ- / STEHTISCH STESI TRADINGZONE SMARTLINE SITTING / STANDING TABLE STESI TRADINGZONE SMARTLINE ASSIS / DEBOUT TABLE STESI MONTAGE- UND BEDIENUNGSANLEITUNG ASSEMBLY AND OPERATING INSTRUCTIONS INSTRUCTIONS DE MONTAGE ET D’UTILISATION...
-
Seite 2: Inhaltsverzeichnis
INHALT CONTENT SOMMAIRE Inhalt ..........2 Content .......... 2 Sommaire ........2 Sicherheitshinweise ......3 Safety instructions ......7 Consignes de sécurité ....11 Richtig sitzen ........15 Sitting correctly ......15 S‘asseoir correctement ....15 Lieferzustand ........16 Included in delivery ....... 16 Conditionnement ...... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Die Sicherheitshinweise sind unbedingt 5. Die Höhenverstellung ist nur im Tipp- zu beachten! Wird das System unsach- betrieb möglich. Beim Auffahren auf ein gemäß betrieben, können Gefahren für Hindernis oder bei Funktionsstörungen Personen und Sachgegenstände ent- ist die Verstellung sofort zu stoppen. stehen! 6. - Seite 4 SICHERHEITSHINWEISE 9. Im Falle eines Auffahrens auf ein 14. Dieses Möbel ist nur für den gewerblichen Hindernis ist es nicht auszuschließen, Büro- und Verwaltungsbereich in dass das Hindernis leichte Beschädig- Innenräumen zugelassen. ungen (Kratzer, Druckstellen, etc.) 15. Dieses Gerät kann von Kindern ab 8 erhalten kann, da der Tisch mit Nenn- Jahren und darüber sowie von Personen geschwindikeit auffährt!
- Seite 5 SICHERHEITSHINWEISE 17. Die Steckerleisten müssen sachgemäß 19. Bei Möbel mit beweglichen oder höhenver- befestigt sein und so platziert werden, stellbaren Bauteilen gilt besondere Sorg- dass die Stecker problemlos verbunden falt: Die Kabellängen müssen so bemes- und gezogen werden können. Stecker und sen werden, dass beim Verstellen keinerlei Steckerleisten müssen so positioniert sein, Schäden an Kabel und Leitung entstehen...
- Seite 6 SICHERHEITSHINWEISE 23. Montieren Sie daher die Steuerung nicht Gefahr: Bei allen Resetvorgängen - über oder vor Wärmequellen (wie z.B. ist der Kollisionsschutz nicht aktiv. Heizkörper) Beachten Sie dabei eine mögliche - nicht an Stellen mit direkter Sonnen- Quetschgefahr. einstrahlung - nicht in kleinen, unbelüfteten, feuchten Achtung: Wenn das Produkt sichtbar Räumen beschädigt ist, darf es nicht montiert...
-
Seite 7: Safety Instructions
SAFETY INSTRUCTIONS Please observe the safety instructions! 6. Make sure adjacent objects are placed at Improper operation of the system may a minimum distance of 25 mm to prevent result in personal injury and cause them from being squeezed or sheared! damage to objects! 7. - Seite 8 SAFETY INSTRUCTIONS 10. Do not change or modify the control they are supervised by a person mechanism or the operating device. responsible for their safety or received instructions about how to use the appli- 11. Never open the enclosure of the control ance.
- Seite 9 SAFETY INSTRUCTIONS 19. Furniture with flexible or height-adjustable 22. The operation of the control mechanism components require special care. Cables and the power supply unit requires a must be sufficiently long to allow height minimum of 5°C and a maximum adjustments without damaging the cables temperature of 40°C.
- Seite 10 SAFETY INSTRUCTIONS Warning: In the event of a fault it is 24. After 2 minutes of continuous operation possible that the table top moves a bit the system automatically shuts itself off during every attempt whilst operating and cannot be used for an additional before the safety switch off kicks in.
-
Seite 11: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ Les instructions de sécurité doivent être d‘un obstacle, ou en cas de dysfonction- respectées scrupuleusement ! Une nements stopper immédiatement le réglage. mauvaise utilisation du système peut 6. Une distance minimale de 25 mm par entraîner des dangers pour les rapport aux objets avoisinants doit être personnes et des dommages matériels ! respectée afin d‘éviter des points de... - Seite 12 CONSIGNES DE SÉCURITÉ 9. En cas de collision sur un obstacle, il 13. Aucun appareil ne doit être utilisé dans n‘est pas à exclure que l‘obstacle puisse une atmosphère comportant des être légèrement endommagé (égratignu- risquesd‘explosion! res, les points de pression, etc.) car la 14.
- Seite 13 CONSIGNES DE SÉCURITÉ 17. Les blocs prises doivent être solidement aucun dommage ne puisse survenir sur fixés et placés de façon à faciliter le bran- les câbles (par ex. : étirements, chement et le débranchement des prises. coincements,...). Les prises et les blocs prises doivent être 20.
- Seite 14 CONSIGNES DE SÉCURITÉ 23. Pour cette raison, ne pas monter la Danger: Lors de toutes les opérations commande: de réinitialisation, la proection de - au-dessus ou devant des sources de collision n‘est pas active. Tenez compte chaleur (par ex. radiateur), d‘un risque éventuel de coincement.
-
Seite 15: Richtig Sitzen
RICHTIG SITZEN SITTING CORRECTLY S‘ASSEOIR CORRECTEMENT Beim Sitzen mit gekrümmten Rücken ist die Belastung der 200% Bandscheiben doppelt so hoch (200%) wie beim Stehen (100%). Sitting with a hunched back doubles the burden (200%) on the vertebral disks compared to standing up (100%). 140% Lors d‘une position assise avec le dos voûté, la sollicitation des 100%... -
Seite 16: Lieferzustand
LIEFERZUSTAND INCLUDED IN DELIVERY CONDITIONNEMENT Colli ”Tischplatte mit Rahmen und Tischwange” Colli „table top with frame and desk ends“ Colli „plateau avec cadre et piètements de table“... -
Seite 17: Montage Tradingzone Smartline Sitz- / Stehtisch Stesi
MONTAGE TRADINGZONE SMARTLINE SITZ- / STEHTISCH STESI ASSEMBLY TRADINGZONE SMARTLINE SITTING / STANDING TABLE STESI MONTAGE TRADINGZONE SMARTLINE ASSIS / DEBOUT TABLE STESI Tisch im angelieferten Zustand Netzteil montieren Handschalter fixieren Desk in delivered condition Mount power supply Secure the manual controller Table telle que livrée... - Seite 18 MONTAGE TRADINGZONE SMARTLINE SITZ- / STEHTISCH STESI ASSEMBLY TRADINGZONE SMARTLINE SITTING / STANDING TABLE STESI MONTAGE TRADINGZONE SMARTLINE ASSIS / DEBOUT TABLE STESI Kabel des Handschalters mit Kabelclips fixieren Tischwangen aufsetzen Secure the manual controller cable with cable clips Attach the table ends Fixer le câble de l'interrupteur manuel avec des serre-câbles...
- Seite 19 MONTAGE TRADINGZONE SMARTLINE SITZ- / STEHTISCH STESI ASSEMBLY TRADINGZONE SMARTLINE SITTING / STANDING TABLE STESI MONTAGE TRADINGZONE SMARTLINE ASSIS / DEBOUT TABLE STESI Tischwangen fixieren Fußausleger montieren (Schrauben fixieren max. 10 Nm) Secure the table ends Mount the cantilever leg (secure with screws with max. 10 Nm) Fixer les piètements...
- Seite 20 MONTAGE TRADINGZONE SMARTLINE SITZ- / STEHTISCH STESI ASSEMBLY TRADINGZONE SMARTLINE SITTING / STANDING TABLE STESI MONTAGE TRADINGZONE SMARTLINE ASSIS / DEBOUT TABLE STESI Schrauben händisch nachziehen (max. 7,5 Nm) Motorkabel an Säulen anstecken Tighten screws by hand (with no more than 7,5 Nm) Plug the motor cable into the column Resserrer les vis à...
-
Seite 21: Verkabelung
VERKABELUNG CABLING CÂBLAGE NETZTEIL POWER SUPPLY UNIT BLOC D’ALIMENTATION Anschluss 2-polig Two-pin connection Raccordement à 2 pôles Buchse für Verbindungskabel zur Master-Säule Socket for connecting cable to master column Prise femelle pour câble connectique vers la colonne maître... -
Seite 22: Kabelwannen- Und Steckerleistenmontage
KABELWANNEN- UND STECKERLEISTENMONTAGE ASSEMBLY CABLE TRAY AND PLUG BOX MONTAGE GOULOTTE HORIZONTALE ET MULTIPRISES Kabelwannenhalter fixieren Kabelwanne etwas nach hinten gekippt einschieben u. einklipsen Attach cable tray Insert back tilted cable tray and then click it Fixer goulotte Glisser la goulotte sur le côté de la fixation de goulottes D990695 SPAX-RWPZ-VZ-4,0/20... -
Seite 23: Nivellierung
NIVELLIERUNG LEVELLING MISE À NIVEAU Der Tisch muss nach dem Nivellieren resetiert werden. Es dürfen sich keine Gegenstände oder Hindernisse unterm Tisch (spe- ziell im Bereich der Säule) befinden! Bei der Auslieferung unserer Tische sind die Hubsäulen ganz eingefahren. D.h. für den Reset muss nur die Taste nach unten gedrückt werden und die Säulen fahren kurz nach unten und dann wieder nach oben. -
Seite 24: Tisch Resetieren
TISCH RESETIEREN RESET TABLE RÉINITIALISER LA TABLE Das DESKLINE System wird durch Drücken der „Abwärts-Taste“ auf dem Desk Panel initialisiert. Sie muss gedrückt gehalten werden, bis die Antriebe die untere Endlage erreicht haben. Sobald alle Antriebe in der untersten Endlage gestoppt haben, muss die „Abwärts-Taste“ für 2-3 Sekunden losgelassen werden, um dann für weitere 6-8 Sekunden gedrückt gehalten zu werden. -
Seite 25: Bedienung
BEDIENUNG. HANDSCHALTER LIGHT OPERATION. MANUAL CONTROLLER LIGHT UTILISATION. INTERRUPTEURS MANUELS LIGHT Handschalter LIGHT Der Handschalter wird über einen Kippschalter betätigt. Manual controller LIGHT The manual controller is operated via a toggle switch. Interrupteur manuel LIGHT L’interrupteur manuel s’actionne au moyen d’un interrupteur à bascule. Dimensionen Länge: 104,3 mm Breite: 65,8 mm... - Seite 26 BEDIENUNG. FEHLERCHECKLISTE OPERATION. POSSIBLE PROBLEMS UTILISATION. LISTE DES ERREURS POSSIBLES Tasten funktionieren nicht / Buttons do not function / Les touches ne fonctionnent pas mögliche Ursache / possible reasons / Causes possibles Behebung / Remedy / Correction Kabel ist defekt Wechseln Sie den Handschalter aus.
-
Seite 27: Technische Daten
TECHNISCHE DATEN TECHNICAL DETAILS DONNÉES TECHNIQUES Netzteil Power supply unit Maximale Belastung 75 kg Maximum load 75 kg (PC, PC-Halterung, T-Panel etc. sind einzurechnen!) (PC, PC holder, T-Panel, etc. must be included in the calculation!) Type Netzanschluss Eingang 100 V - 240 V, 50 Hz / 60 Hz, 1,6 A Power supply input 100 V - 240 V, 50 Hz / 60 Hz, 1.6 A Maximale Einschaltdauer 2 min Ein, 18 min Aus Maximum on-time 2 min on, 18 min off...
