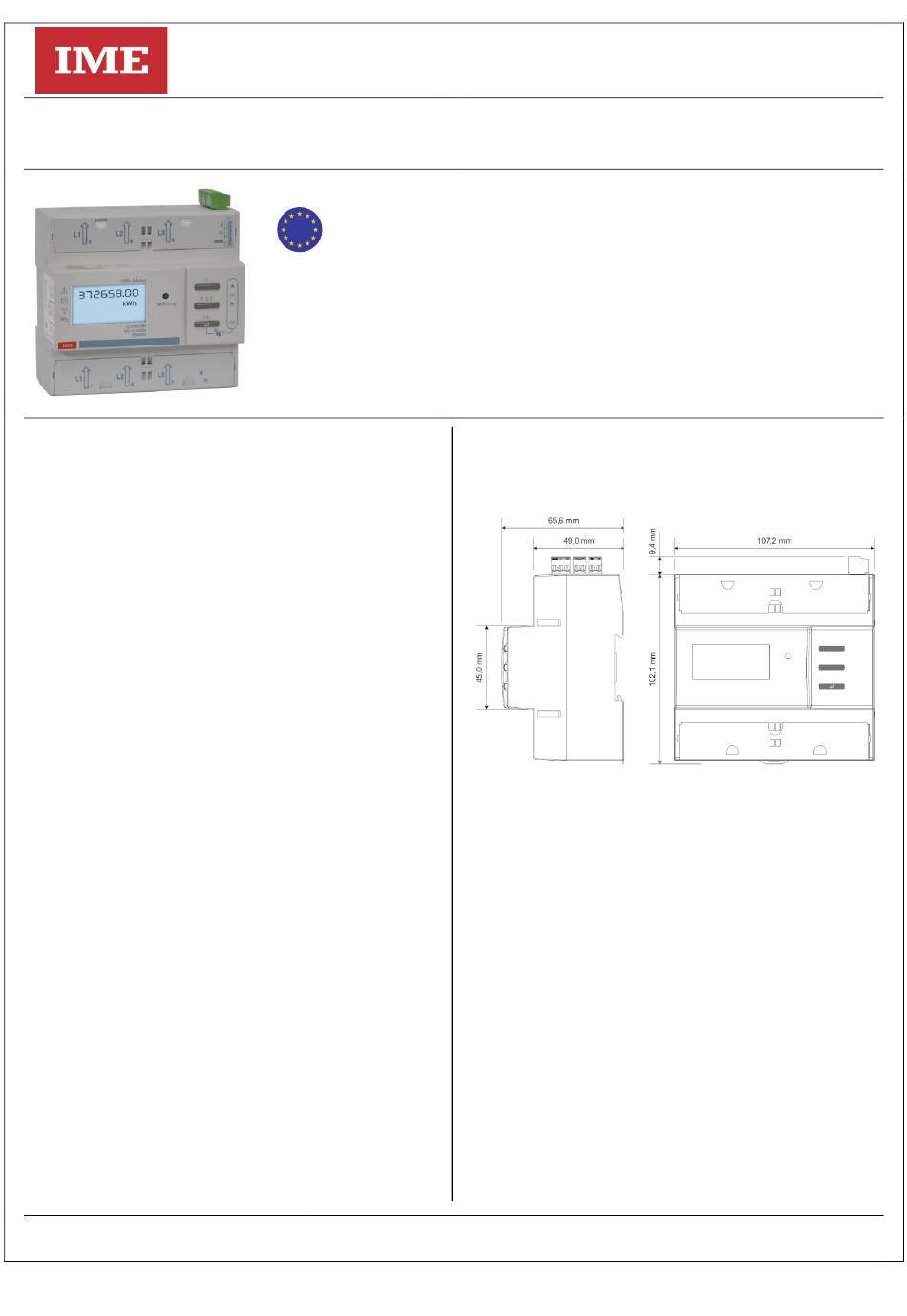

Contatore di energia 125A,
a inserzione diretta MID
1. DESCRIZIONE - USO
Contatore di energia attiva e reattiva trifase.
Misura l'energia elettrica consumata da una rete trifase 4 fili (3N3E)
Inserzione diretta: 230 (400)V – 240 (415)V 125A.
Visualizza l'energia consumata in kWh e kvarh.
2. GAMMA
Art. CEDMID52 : Contatore di energia trifase con uscita impulsi
Art. CEDMID56 : Contatore di energia trifase con uscite RS485
protocollo Modbus e impulsi integrate
Certificazione MID
Correnti nominali:
- Corrente di avviamento, I
: 40mA
st
- Corrente minima, I
: 500mA
min
- Corrente di transizione, I
: 1A
tr
- Corrente di riferimento, I
: 10A
ref
- Corrente massima, I
: 125A
max
Tensioni di inserzione nominali:
- Tensione di riferimento trifase: 3x230V~/3x400V~ ± 15%
Frequenza nominale:
- Fn: 49...51Hz (MID) – 59...61Hz
Alimentazione ausiliaria:
- Derivata dalla presa di tensione (Autoalimentato)
Informativa di Prodotto: IDP000186IT_02
MID
Modificata il: 15/06/2018
BTicino
S.p.A
Viale Borri 231, 21100 Varese - Italy
Tel. +39 0244878.1 - Fax +39 024503448
Codici: CE6DMID52 – CE6DMID56
Sommario
1. Descrizione - Uso ............................................... 1
2. Gamma ............................................................... 1
3. Dati dimensionali ................................................ 1
4. Messa in opera - Collegamento ......................... 2
5. Caratteristiche generali ...................................... 3
6. Conformità e certificazioni .................................. 5
7. Comunicazione................................................... 5
3. DATI DIMENSIONALI
Custodia:
6 moduli DIN43880
Pagine
Prima stesura: 16/04/2018
1 / 5
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für IME CE6DMID52
Inhaltszusammenfassung für IME CE6DMID52
- Seite 1 BTicino S.p.A Viale Borri 231, 21100 Varese - Italy Tel. +39 0244878.1 - Fax +39 024503448 Contatore di energia 125A, Codici: CE6DMID52 – CE6DMID56 a inserzione diretta MID Sommario Pagine 1. Descrizione - Uso ..........1 2. Gamma ............... 1 3.
-
Seite 2: Messa In Opera - Collegamento
Contatore di energia 125A, Codici: CE6DMID52 – CE6DMID56 a inserzione diretta MID 4. MESSA IN OPERA - COLLEGAMENTO 4. MESSA IN OPERA - COLLEGAMENTO Fissaggio: Testa della vite: Su rotaia simmetrica EN/IEC 60715 o guida DIN 35. - Morsetti di collegamento delle tensioni (L1, L2, L3): viti con testa... -
Seite 3: Caratteristiche Generali
Contatore di energia 125A, Codici: CE6DMID52 – CE6DMID56 a inserzione diretta MID 5. CARATTERISTICHE GENERALI 5. CARATTERISTICHE GENERALI (continua) Marcatura parte frontale: Marcatura morsettiere Marcatura per tampografia indelebile. - Marcatura per tampografia indelebile. - Morsettiera di ingresso per doppia tariffa:... - Seite 4 Contatore di energia 125A, Codici: CE6DMID52 – CE6DMID56 a inserzione diretta MID 5. CARATTERISTICHE GENERALI 5. CARATTERISTICHE GENERALI Ingresso digitale: Display: - L’ingresso digitale permette la commutazione del conteggio di - Tipo: LCD retroilluminato a 8 cifre. energia su 2 tariffe...
- Seite 5 Contatore di energia 125A, Codici: CE6DMID52 – CE6DMID56 a inserzione diretta MID 6. CONFORMITÁ E CERTIFICAZIONI Conformità alle norme: - Conformità alle disposizioni della Direttiva Europea sulla compatibilità elettromagnetica (EMC) n° 2014/30/EU - Conformità alla Direttiva bassa tensione n° 2014/35/EU - Conformità...
-
Seite 6: Inhaltsverzeichnis
BTicino S.p.A Viale Borri 231, 21100 Varese - Italy Tel. +39 0244878.1 - Fax +39 024503448 Energy meter 125A Codes: CE6DMID52 – CE6DMID56 direct connection, MID Contents Pages 1. Description - Use ..........1 2. Range ..............1 3. Overall dimensions ..........1 4. -
Seite 7: Energy Meter 125A
Energy meter 125A Codes: CE6DMID52 – CE6DMID56 direct connection, MID 4. PREPARATION - CONNECTION 4. PREPARATION - CONNECTION Fixing: Screw head: On symmetrical EN/IEC 60715 rail or DIN 35 rail. - Voltages connection terminals (L1, L2, L3): Slotted and Pozidriv... -
Seite 8: General Characteristics
Energy meter 125A Codes: CE6DMID52 – CE6DMID56 direct connection, MID 5. GENERAL CHARACTERISTICS 5. GENERAL CHARACTERISTICS (continued) Front face marking: Terminals marking By permanent ink printing. - By permanent ink pad printing. - Double tariff input terminal block: - Pulse output terminal block:... - Seite 9 Energy meter 125A Codes: CE6DMID52 – CE6DMID56 direct connection, MID 5. GENERAL CHARACTERISTICS 5. GENERAL CHARACTERISTICS Digital Input: Display: - Digital input, allows switching of energy count on 2 tariffs - Type: 8 digit LCD. - 2 input terminals with common point (1 - C) Resolution: - Rated voltage: 12-24 VDC, max.
-
Seite 10: Compliance And Approvals
Energy meter 125A Codes: CE6DMID52 – CE6DMID56 direct connection, MID 6. COMPLIANCE AND APPROVALS Compliance to standards: - Compliance with Directive on electromagnetic compatibility (EMC) n° 2014/30/EU - Compliance with low voltage directive n° 2014/35/EU - Compliance with directive on Electrical measurement devices (MID) n° 2014/32/UE standards: EN 50470-1, -3... -
Seite 11: Cotes D'encombrement
BTicino S.p.A Viale Borri 231, 21100 Varese - Italy Tel. +39 0244878.1 - Fax +39 024503448 Compteur d’energie 125A, Réf.(s): CE6DMID52 – CE6DMID56 raccordement direct MID Sommaire Pages 1. Description - Utilisation ........1 2. Gamme ............... 1 3. Cotes d’encombrement ........1 4. - Seite 12 Compteur d’energie 125A, Réf.(s): CE6DMID52 – CE6DMID56 raccordement direct MID 4. MISE EN SITUATION - RACCORDEMENT 4. MISE EN SITUATION - RACCORDEMENT Fixation: Tête de vis: Sur rail symétrique EN/IEC 60715 ou guide DIN 35. - Bornes de connexion des tensions (L1, L2, L3): fendues et Pozidriv...
-
Seite 13: Caracteristiques Generales
Compteur d’energie 125A, Réf.(s): CE6DMID52 – CE6DMID56 raccordement direct MID 5. CARACTERISTIQUES GENERALES 5. CARACTERISTIQUES GENERALES (suite) Marquage boite dispositif: Marquage des bornes Par tampographie ineffaçable: - Par tampographie ineffaçable. - Bornier Entrèe double tarif: - Bornier Sortie impulsion :... - Seite 14 Compteur d’energie 125A, Réf.(s): CE6DMID52 – CE6DMID56 raccordement direct MID 5. CARACTERISTIQUES GENERALES 5. CARACTERISTIQUES GENERALES Entrée numerique Afficheur: - L’entrèe numériques permet la commutation du comptage de - Type : LCD à rétro-éclairage à 8 chiffres l’énergie sur 2 tarifs Résolution :...
- Seite 15 Compteur d’energie 125A, Réf.(s): CE6DMID52 – CE6DMID56 raccordement direct MID 6. CONFORMITES ET AGREMENTS Conformitè aux normes: - Conformité à la Directive Européenne sur la compatibilité électromagnétique (EMC) n° 2014/30/EU - Conformité à la Directive Basse Tension n° 2014/35/EU - Conformité à la Directive relative aux instruments de mesure (MID) n° 2014/32/UE normes de référence: EN 50470-1, -3 - Classe de précision de la mesure de l’énergie active: classe B (EN 50470-1, -3)
-
Seite 16: Beschreibung - Gebrauch
BTicino S.p.A Viale Borri 231, 21100 Varese - Italy Tel. +39 0244878.1 - Fax +39 024503448 Energiezähler bis 125A, Codes: CE6DMID52 – CE6DMID56 mit MID Direktanschluss Inhaltsverzeichnis Seite 1. Beschreibung - Gebrauch ........1 2. Baureihe ............. 1 3. Abmessungen ............ 1 4. - Seite 17 Energiezähler bis 125A, Codes: CE6DMID52 – CE6DMID56 mit MID Direktanschluss 4. INBETRIEBNAHME - ANSCHLUSS 4. INBETRIEBNAHME – ANSCHLUSS (Fortsetzung) Befestigung: Schraubenköpfe: - Spannungsanschlussklemmen (L1, L2, L3): Schlitz + Pozidriv An einer EN/IEC 60715 konformen, symmetrischen DIN 35 Hutschiene Kombischrauben Posizione di funzionamento:...
-
Seite 18: Allgemeine Eigenschaften
Energiezähler bis 125A, Codes: CE6DMID52 – CE6DMID56 mit MID Direktanschluss (Fortsetzung) 5. ALLGEMEINE EIGENSCHAFTEN 5. ALLGEMEINE EIGENSCHAFTEN Markierungen auf Frontseite: Beschriftung Klemmleisten Langlebiger und beständiger Tampondruck - beständiger, langlebiger Tampondruck - Eingangsklemmleiste fur Doppeltarif : - Impulsausgangsklemmleiste: kWh-Meter P Q S... - Seite 19 Energiezähler bis 125A, Codes: CE6DMID52 – CE6DMID56 mit MID Direktanschluss 5. ALLGEMEINE EIGENSCHAFTEN 5. ALLGEMEINE EIGENSCHAFTEN Display: Digitaleingang : - Typ: LCD 8-stellige mit Hintergrundbeleuchtung - Der Digitaleingang ermöglicht die Umschaltung der Energiezählung Auflösung: auf 2 Tarife - Gesamtzähler (T): 1 kWh/kvarh - 2 Eingangsklemmen mit gemeinsamem Punkt (1 - C) - Teilzähler: 0,01 kWh/kvarh...
-
Seite 20: Konformität Und Zertifizierungen
Energiezähler bis 125A, Codes: CE6DMID52 – CE6DMID56 mit MID Direktanschluss 6. KONFORMITÄT UND ZERTIFIZIERUNGEN Konform nach Normen: - Konform nach der Europäischen Richtlinie über die elektromagnetische Verträglichkeit (EMV) Nr. 2014/30/EU - Konform nach der Niederspannungsrichtlinie Nr. 2014/35/EU, EN61020-1. - Konform nach den Bestimmungen der Richtlinie über Messgeräte (MID) Nr. 2014/32/EU Referenznormen: EN 50470-1, -3 - Genauigkeitsklasse: Wirkenergie: Klasse B (EN 50470-1, -3) - Elektromagnetische Verträglichkeit: Prüfungen gemäß...
