Motifs de flash : 125 double flashs par minute
Fils :
ROUGE : = +VE (12-24V CC)
NOIR : = TERRE
VERSION FIXATION 3 BOULONS
POUR GARANTIR L'ÉTANCHÉITÉ, LA BALISE DOIT ÊTRE ÉQUIPÉE DU JOINT FOURNI ET MONTÉ SUR UN
PANNEAU PLAT OU UNE SURFACE FAISANT PARTIE D'UNE ENCEINTE ÉTANCHE.
Percez le panneau ou la surface pour faire passer les fils et les 3 vis M6 (voir figure 1).
Connectez les 2 fils à une source d'alimentation appropriée en vous assurant que le fil ROUGE est connecté à la
borne POSITIF de l'alimentation via un fusible 3A approprié.
Installez les rondelles de fibres sous les têtes de vis pour éviter l'entrée d'eau et fixez en utilisant les rondelles et les
écrous anti-vibration. L'œillet en caoutchouc fourni peut être utilisé pour protéger les fils lorsque la balise est montée
sur un panneau. L'œillet est conçu pour s'adapter à un trou de 6 mm de diamètre avec une épaisseur de panneau de
1,5 à 2 mm.
VERSION FIXATION UN SEUL BOULON
POUR GARANTIR L'ÉTANCHÉITÉ, LA BALISE DOIT ÊTRE ÉQUIPÉE DU JOINT FOURNI ET MONTÉE SUR UN
PANNEAU OU UNE SURFACE PLATE.
Percez le panneau ou la surface pour disposer la douille filetée M12.
Montez la balise dans la position requise, en passant d'abord les fils et la douille dans le trou pré-percé. Fixez à l'aide
du demi-écrou M12 et de la rondelle fournis.
Connectez les 2 fils à une source d'alimentation appropriée en vous assurant que le fil ROUGE est connecté à la
borne POSITIF de l'alimentation via un fusible 3A approprié.
VERSION À BASE MAGNÉTIQUE
LA BALISE DOIT ÊTRE FIXÉE SUR UN ENDROIT PLAT D'UN TOIT OU D'UN PANNEAU D'ACIER.
Vérifiez que la tension de la batterie du véhicule est compatible avec la balise à installer. La connexion à la balise doit
être équipée d'un fusible 3A approprié.
Essuyez le toit du véhicule où la balise doit être placée pour enlever les débris ou la graisse, et assurez-vous que le
joint en mousse est propre, sec et en bon état. Placez la balise dans la position requise et connectez à l'alimentation
de la batterie du véhicule à l'aide de l'allume-cigare.
Remarque : En reconnaissance de la loi de 1987 sur la protection du consommateur, en ce qui concerne la
responsabilité produit, et en raison de la nature et de l'utilisation des balises magnétiques, ECCO est tenu de faire la
recommandation de vitesse maximale suivante pour les véhicules équipés de balises magnétiques :
NOUS POUVONS UNIQUEMENT RECOMMANDER LE RACCORDEMENT D'UNE BASE MAGNÉTIQUE ECCO
SI LE VÉHICULE SUR LEQUEL ELLE EST FIXÉE NE DÉPASSE PAS UNE VITESSE DE 70 MILES/H (110 KM/H).
POUR LES VITESSES ENTRE 40 ET 70 MILES/H (60 ET 110 KM/H), NOUS RECOMMANDONS L'UTILISATION
D'UN DISPOSITIF DE RETENUE APPROPRIÉ.

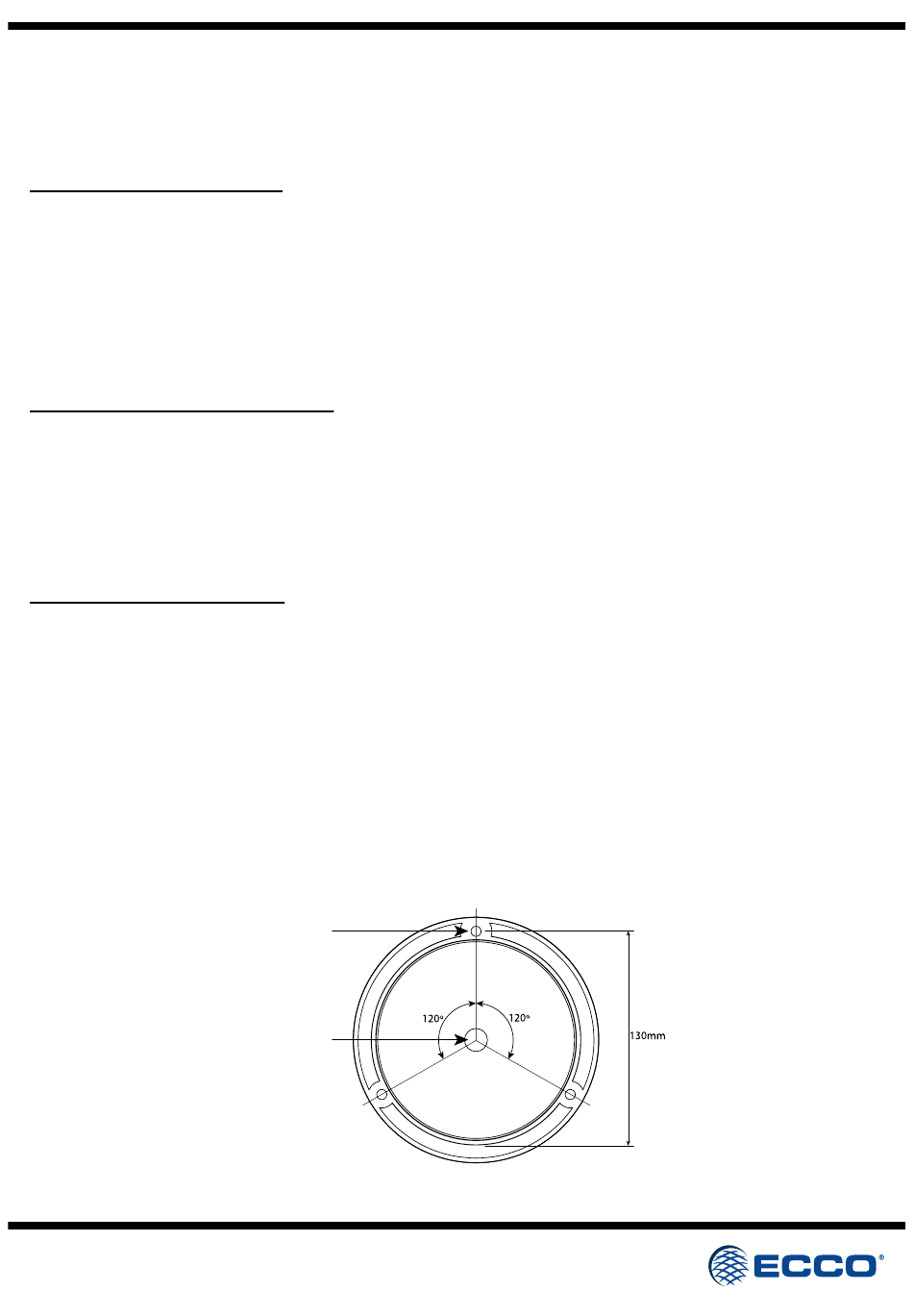

Fig.1.
Trous de fixation de
8 mm de diamètre.
Trou pour presse-étoupe
6 mm de diamètre.
Page 2 sur 3
Réf. 920-0651-00 (Rév. A) 2017-06-06
