Patrones de intermitencia: 125 flashes dobles por minuto
Cables:
ROJO: = +VE (12-24 V CC)
NEGRO: = TIERRA
VERSIÓN DE FIJACIÓN CON TRES PERNOS
PARA ASEGURAR UNA INSTALACIÓN EN LA INTERPERIE, LA BALIZA TIENE QUE INSTALARSE CON LA JUNTA INCLUIDA Y MONTARSE
SOBRE UN PANEL O SUPERFICIE PLANOS QUE FORMAN PARTE DE LA CARCASA RESISTENTE A LA INTERPERIE.
Perfore el panel o la superficie para aceptar los cables y los 3 tornillos M6 (ver figura 1).
Conecte los 2 cables a una fuente de alimentación adecuada asegurándose de que el cable ROJO esté conectado al terminal POSITIVO
de la fuente de alimentación mediante un fusible de 3 A apropiado.
Coloque las arandelas de fibra debajo de las cabezas de los tornillos para prevenir la entrada de agua y colóquelos utilizando las arandelas y las
tuercas a prueba de vibraciones. El ojal de caucho incluido puede utilizarse para proteger los cables cuando se monte la baliza en el panel. El ojal
está diseñado para ajustarse a un agujero de 6 mm de diámetro con un grosor de panel de 1,5 a 2 mm.
VERSIÓN DE FIJACIÓN CON UN SOLO PERNO
PARA ASEGURAR UNA INSTALACIÓN EN LA INTERPERIE, LA BALIZA TIENE QUE INSTALARSE CON LA JUNTA INCLUIDA Y MONTARSE
SOBRE UN PANEL O SUPERFICIE PLANA.
Perfore el panel o superficie para aceptar el casquillo roscado M12.
Encaje la baliza en la posición requerida, pasando primero los cables y el casquillo por el agujero preperforado. Asegúrela utilizando la media
tuerca M12 y las arandelas suministradas.
Conecte los 2 cables a una fuente de alimentación adecuada asegurándose de que el cable ROJO esté conectado al terminal POSITIVO
de la fuente de alimentación mediante un fusible de 3 A apropiado.
VERSIÓN DE BASE MAGNÉTICA
LA BALIZA TIENE QUE INSTALARSE EN UNA PARTE PLANA DEL TECHO O PANEL DE ACERO.
Compruebe que la tensión de la batería del vehículo es compatible con la baliza a instalar. La conexión de la baliza tiene que hacerse con un
fusible de 3 A adecuado.
Limpie el techo del vehículo en donde se va a colocar la baliza para quitar toda la suciedad y grasa y asegúrese de que la junta de espuma esté
limpia, seca y en buen estado. Coloque la baliza en la posición requerida y conéctela a la fuente de la batería del vehículo utilizando la clavija de
cigarro.
Nota: Cumpliendo con la ley de protección del consumidor de 1987, que abarca la responsabilidad del producto, y debido a la naturaleza y al uso
de las balizas magnéticas, ECCO está obligado a hacer la siguiente recomendación de velocidad máxima para vehículos equipados con balizas
magnéticas:
SÓLO PODEMOS RECOMENDAR LA INSTALACIÓN DE UNA BALIZA MAGNÉTICA SI EL VEHÍCULO EN EL QUE SE MONTE NO SUPERA
LA VELOCIDAD DE 70 MILLAS POR HORA. PARA VELOCIDADES ENTRE 40 Y 70 MILLAS POR HORA, RECOMENDAMOS EL USO DE UN
DISPOSITIVO DE SUJECIÓN ADECUADO.
Agujero para el conector
el cable de 6 mm de diámetro.
Página 2 de 3
N/P 920-0651-00 (Rev A) 2017-06-06
© 2017 de ECCO

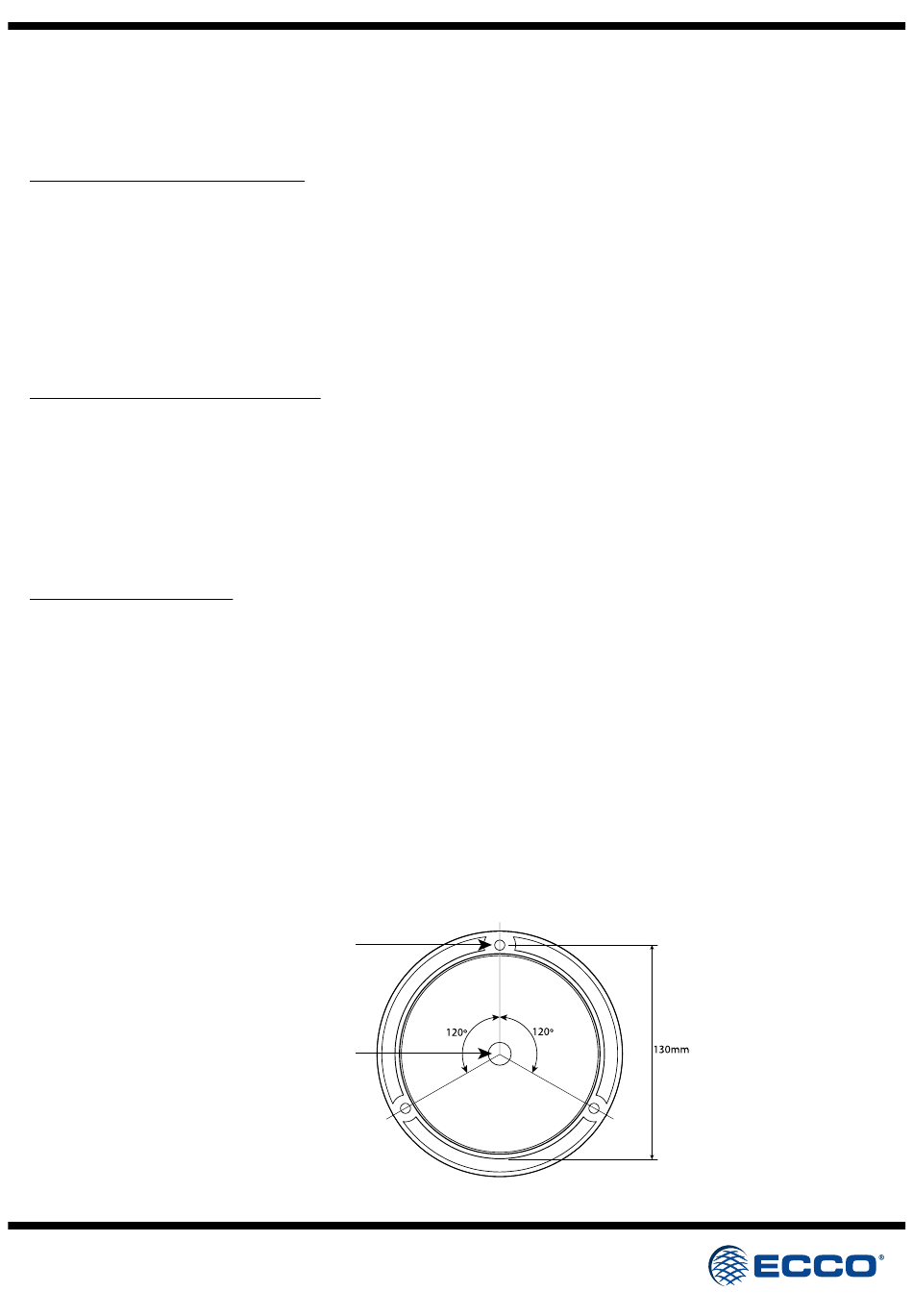

Fig.1.
Agujeros de fijación de
8 mm de diámetro.
