Ecco R65 Installations- Und Betriebs-Anleitung Seite 11

Blinkmuster: 125 Doppelblinken je Minute
Leitungen:
ROT: = +VE (12-24 V DC)
SCHWARZ: = GND
VERSION MIT DREIFACHER SCHRAUBENBEFESTIGUNG
UM EINE WETTERBESTÄNDIGE INSTALLATION ZU GEWÄHRLEISTEN, MUSS DIE LEUCHTE MIT DER GELIEFERTEN
DICHTUNG AUSGESTATTET UND AUF EINER FLACHPLATTE ODER OBERFLÄCHE BEFESTIGT WERDEN, DIE TEIL
EINES WETTERBESTÄNDIGEN GEHÄUSES IST.
Bohren Sie in die Platte oder die Oberfläche, um die Leitungen und die 3 M6 Schrauben einzuführen (siehe Abbildung 1).
Verbinden Sie die 2 Drähte mit einer geeigneten Stromquelle und stellen Sie dabei sicher, dass die ROTE Leitung über eine gee-
ignete 3A-Sicherung mit dem POSlTlV-Anschluss der Versorgung verbunden ist.
Setzen Sie die Faserunterlegscheiben unter die Schraubenköpfe, um das Eindringen von Wasser zu verhindern und fixieren Sie
die Schrauben mit den schüttelfesten Unterlegscheiben und Muttern. Die mitgelieferte Gummidurchführung kann zum Schutz der
Leitungen verwendet werden, wenn die Leuchte montiert ist. Die Durchführung ist so konzipiert, dass sie in eine Bohrung von 6mm
Durchmesser mit einer Plattendicke von 1,5-2mm passt.
VERSION MIT EINZELSCHRAUBENBEFESTIGUNG
UM EINE WETTERBESTÄNDIGE INSTALLATION ZU GEWÄHRLEISTEN, MUSS DIE LEUCHTE MIT DER GELIEFERTEN
DICHTUNG AUSGESTATTET UND AUF EINER FLACHPLATTE ODER OBERFLÄCHE BEFESTIGT WERDEN.
Bohren Sie in die Platte oder die Oberfläche, um die M12-Gewindebuchse einzuführen.
Bringen Sie die Leuchte in die gewünschte Position, indem Sie zuerst die Leitungen und die Buchse durch das vorgebohrte Loch
führen. Sichern Sie die Installation mit Hilfe der M12-Halbmutter und der Unterlegscheibe.
Verbinden Sie die 2 Leitungen mit einer geeigneten Stromquelle und stellen Sie dabei sicher,, dass die ROTE Leitung über eine
geeignete 3A-Sicherung mit dem POSlTlV-Anschluss der Versorgung verbunden ist.
VERSION MIT MAGNETBASIS
DIE LEUCHTE MUSS AUF EINEM FLACHEN TEIL EINES STAHLDACHS ODER EINER STAHLPLATTE MONTIERT WERDEN.
Prüfen Sie die Spannung der Fahrzeugbatterie auf Kompatibilität mit der zu befestigenden Leuchte. Die Verbindung zur Leuchte
muss mit einer passenden 3A-Sicherung ausgestattet sein.
Wischen Sie das Dach des Fahrzeugs in dem Bereich ab, in dem die Warnleuchte platziert werden soll, um Schmutz oder Fett
zu entfernen und stellen Sie sicher, dass die Schaumstoffdichtung sauber, trocken und in gutem Zustand ist. Platzieren Sie die
Leuchte in der gewünschten Position und verbinden Sie sie mit der Fahrzeugbatterieversorgung mithilfe des
Zigarettenanzünder-Steckers.
Hinweis: Zur Einhaltung des Verbraucherschutzgesetzes von 1987, das sich auf die Produkthaftung auswirkt, und wegen der Art
und Verwendung von Magnetleuchten ist ECCO verpflichtet, für Fahrzeuge mit Magnetleuchten folgende
Höchstgeschwindigkeitsempfehlung abzugeben:
WIR KÖNNEN DIE MONTAGE EINER ECCO MAGNETLEUCHTE NUR DANN EMPFEHLEN, WENN DAS FAHRZEUG, AN
DEM SIE BEFESTIGT WIRD, DIE GESCHWINDIGKEIT VON 110 KM/H NICHT ÜBERSCHREITET. BEI GESCHWINDIGKEITEN
ZWISCHEN 65 KM/H UND 110 KM/H EMPFEHLEN WIR DIE VERWENDUNG EINER ENTSPRECHENDEN
HALTEVORRICHTUNG.

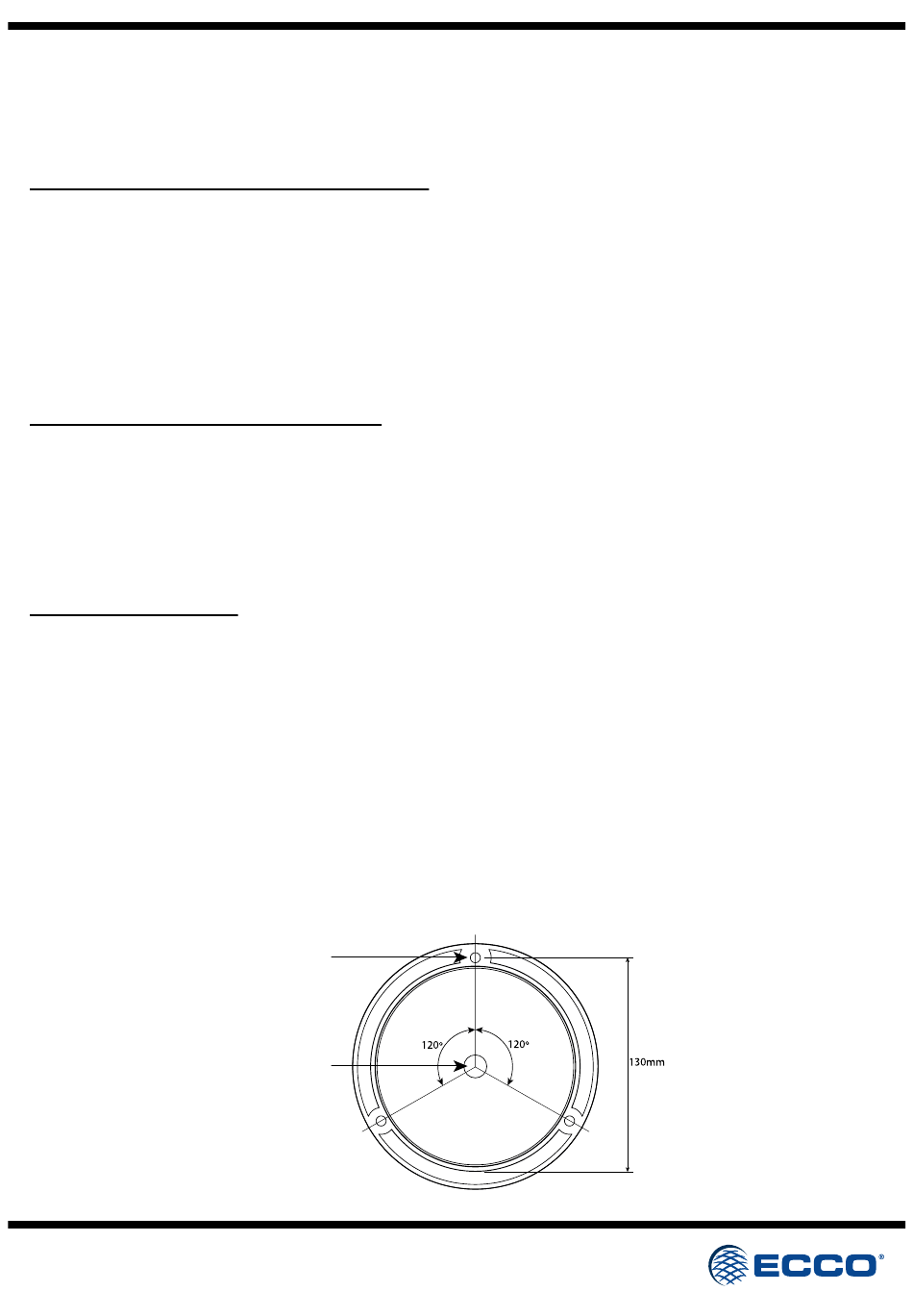

Abb. 1
Durchmesser der
Befestigungsbohrungen: 8 mm.
Durchmesser der Bohrung für
die Kabeldurchführung: 6 mm.
Seite 2 von 3
Prod. Nr. 920-0651-00 (Rev. A) 06.06.2017
© 2017 bei ECCO
