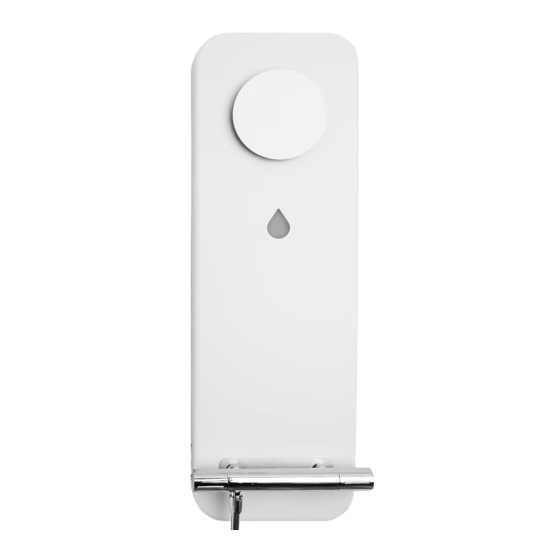

Duschkraft HOME Einbauanleitung

Vorschau ausblenden Andere Handbücher für HOME:

Quicklinks

Diese Anleitung herunterladen
HOME
EINBAUANLEITUNG
1
loading

Verwandte Anleitungen für Duschkraft HOME

Inhaltszusammenfassung für Duschkraft HOME

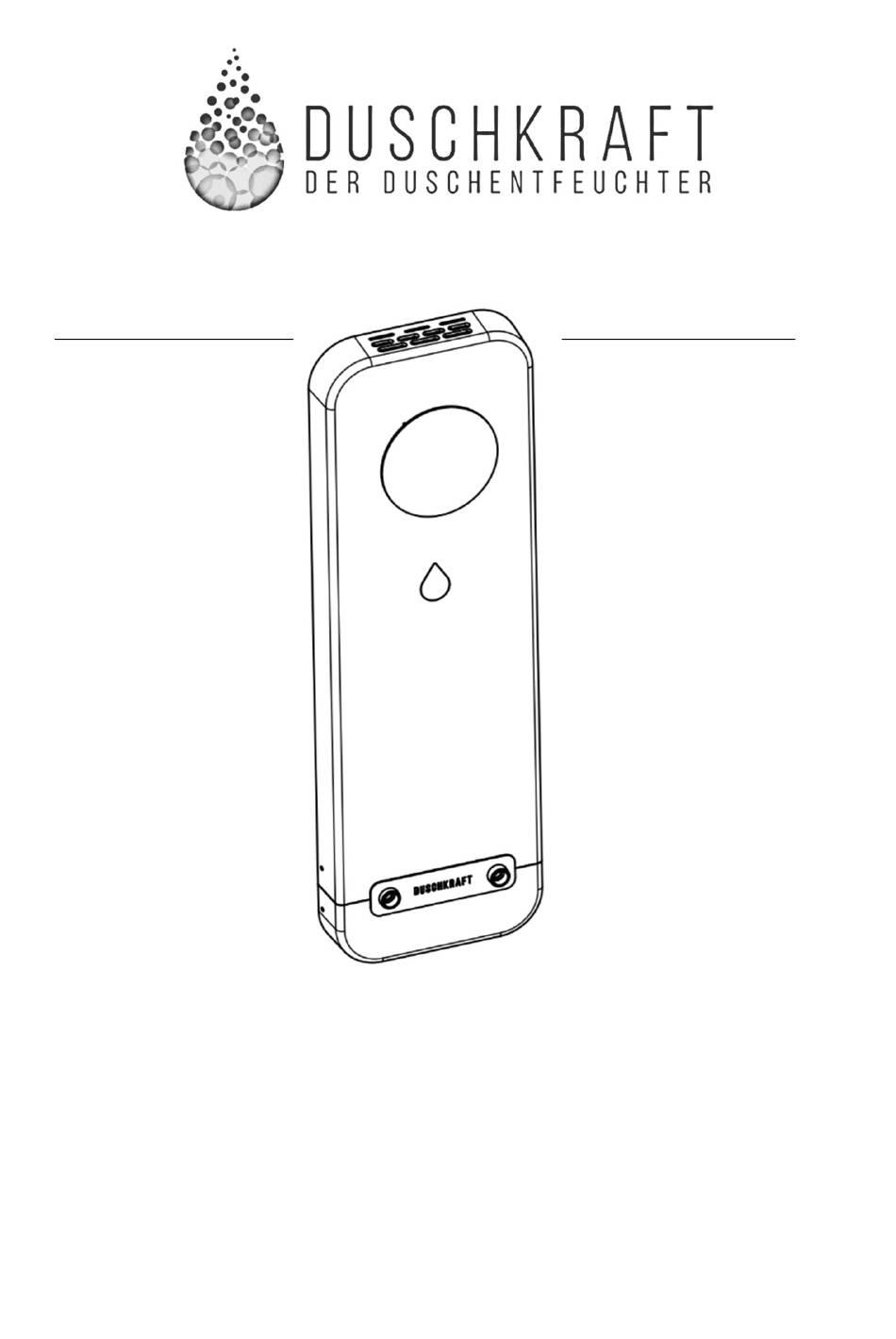

  • Seite 1 HOME EINBAUANLEITUNG...
  • Seite 2 42,5 x Ø 14,9 mm 250 +/- 30 mm 5m x Ø 5,7 mm 42,5 x Ø 14,9 mm 41,8 x Ø 14,9 mm...
  • Seite 3 Lieferumfang: a) Gerät b) Gehäuse-Oberteil c) Gehäuse-Unterteil d) 4x Linsenflanschschrauben ISO 7380-2, A2, M4 x 12 e) 4x Unterlegscheibe Polyamid abnehmbare Filtereinheit mit Klettverschluss g) Panhead A2 TX 4,5x50 h) Allzweckdübel mit Kragen AZK 6 Netzteil – 36V, 60W, IP67 Kabel - 5m k) Innensechskantschlüssel 0,9mm (zum öffnen des Steckers) Innensechskantschlüssel 2,5mm...
  • Seite 4 Schritt A – Einbau Kabel Wichtig! Ausrichtung des Kabels beachten: 10 cm Kabelüberschuss • mit Buchse schauen aus der Wand Bereich für Kabeldurchführung Wasser- zuleitung Kabeldurchführung Befestigungspunkte...
  • Seite 5 Schritt A – Einbau Kabel Allgemeine Hinweise: Die Installation ist von einem ausgewiesenen Fachmann • durchzuführen. Bei der Elektroinstallation ist die DIN VDE 0100 Teil 701 zu • berücksichtigen. Materialien: Steckdose außerhalb der Schutzbereiche 0,1,2 (Vgl. DIN VDE • 0100 Teil 701) Gerät •...
  • Seite 6 Schritt A – Einbau Kabel Einbauvarianten I. Variante: Kabel in der Wand (Unterputz UP) II. Variante: Kabel durch die Wand III. Variante: Kabel in Fliesenfuge...
  • Seite 7 Schritt A – Einbau Kabel Einbauvarianten I. Variante: Kabel in der Wand (Unterputz UP) • Verlauf der Leitung anzeichnen (auf Befestigungspunkte achten) • Wand mit Mauernutfräser schlitzen (Breite min Ø 6 mm) • Mittelsteg zwischen den Schlitzen mit Meißel und Hammer herausarbeiten •...
  • Seite 9 Schritt B – Wandbefestigung Materialien:  Bohrmaschine  4x Dübel  4x Schrauben  Silikon  Kreuz-Schraubendreher Durchführung: 1. 4x Löcher (Ø 6mm) bohren. (Abdichten der Löcher: bspw. mit Silikon) 2. 4x Dübel in die Löcher stecken. 3. 2x obere Schrauben einschrauben: Beachte, dass die Schrauben noch nicht ganz eingeschraubt werden um das Gerät einzuhängen! 4.
  • Seite 11 Schritt C – Wasseranschlüsse Materialien:  2x Doppelnippel, Edelstahl 1/2" x 3/8"  2x 3/8" Gewindefitting 90°  2x 3/8" Rückflussverhinderer mit Dichtring  Dichtmittel (z.B. Hanf / Teflonband)  22er Schraubenschlüssel  19er Schraubenschlüssel Durchführung: 1. 2x Doppelnippel mit Dichtmittel eindichten und in die Wandanschlüsse eindrehen.
  • Seite 12 TEST...
  • Seite 13 Schritt D – Wasseranschlüsse Materialien:  Armatur  Dichtringe ¾“  Schraubenschlüssel für Armatur Durchführung: 1. Je Anschlussseite nach Bedarf einen Dichtring ¾“ verwenden und Armatur festschrauben. 2. Internen Gerätestecker verbinden. 3. Wasser anstellen und alle Verbindungen auf Dichtheit prüfen (ggf. nachbessern bis alles dicht ist). 4.
  • Seite 14 Der Einbau ist erfolgreich abgeschlossen.
  • Seite 15 Schritt E – Gehäuse Materialien:  1x Gehäuse-Oberteil  1x Gehäuse-Unterteil  4x Linsenflanschschrauben ISO 7380-2 A2 M4 x 12  4x Unterlegscheibe Polyamid  Winkelschraubendreher, Innensechskant, 2,5mm Durchführung: 1) Gehäuse-Unterteil von unten auf Gerät aufschieben. 2) Je 1x Schraube mit Unterlegscheibe links und rechts einschrauben und somit das Gehäuse-Unterteil mit dem Gerät verbinden.

  • Seite 16: Angewandte Normen

    Angewandte Richtlinien: •Niederspannungsrichtlinie 2014/35/EU •Richtlinie 2011/65/EU (RoHS) Angewandte Normen: •DIN EN 810:1997 Version: Duschkraft Home 1.3 Stand: 12.08.2019 Duschkraft GmbH Werftstr. 20 18057 Rostock Tel.: 0381 865 14151 Mail: info@duschkraft.de Internet: www.duschkraft.de...
