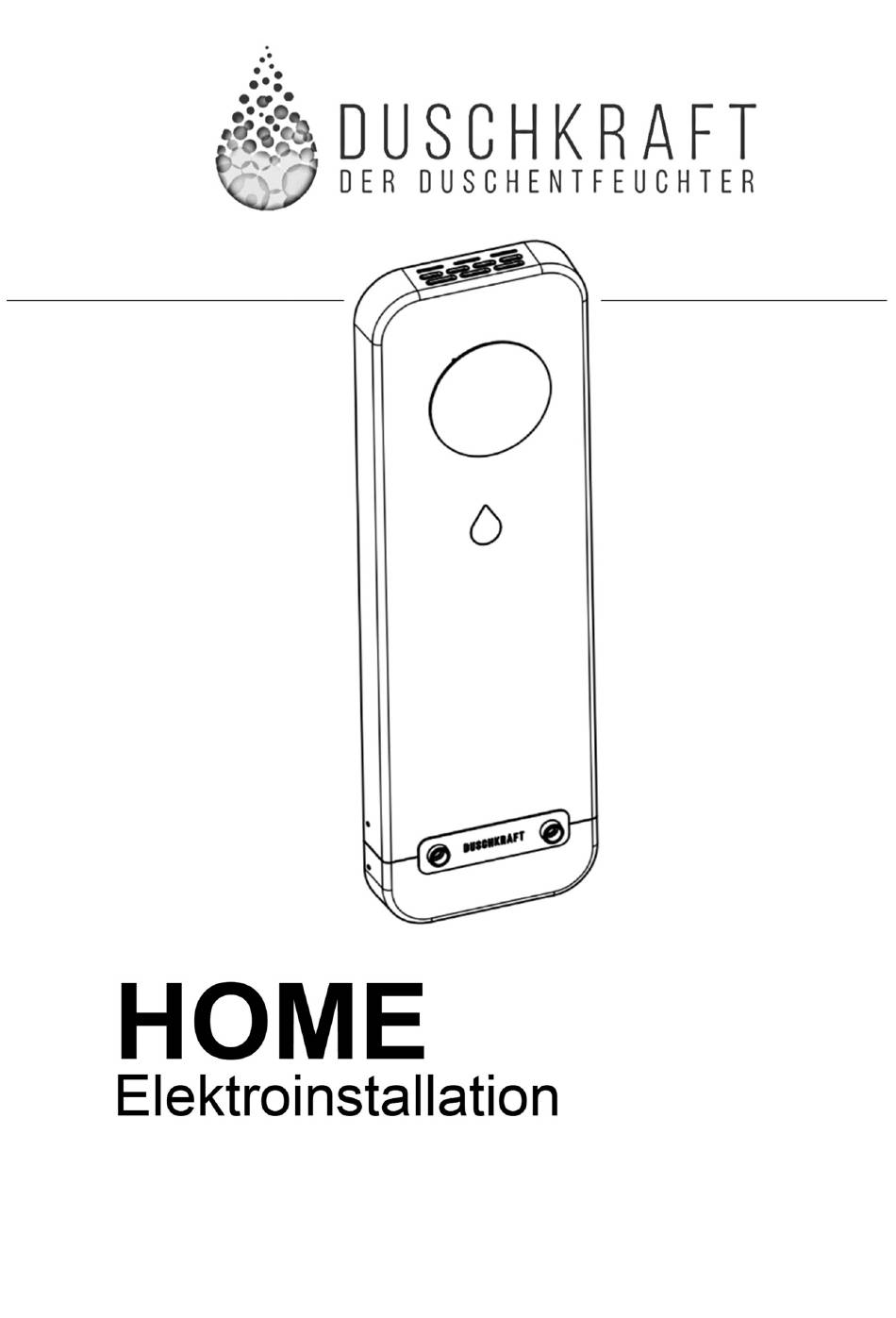

Duschkraft Home Bedienungsanleitung
Elektroinstallation
Vorschau ausblenden
Andere Handbücher für Home:
- Originalbetriebsanleitung (54 Seiten) ,
- Einbauanleitung (16 Seiten) ,
- Originalbetriebsanleitung (45 Seiten)
Verwandte Anleitungen für Duschkraft Home
Inhaltszusammenfassung für Duschkraft Home
- Seite 2 Bevor es losgeht: Die Installation muss von einem ausgewiesenen Fachmann durchgeführt werden. Personen, die dieses Gerät installieren, müssen die Bedienungsanleitung vollständig gelesen und verstanden haben. Bitte beachten Sie den Bereich der Kabelinstallation, welcher sich oberhalb der Kabeldurchführung befindet. Wird das Kabel in den Bereichen der Montagepunkte verlegt, besteht die Gefahr das Kabel beim Montageprozess des Geräts zu beschädigen.
- Seite 3 Der Duschkraft Home wird mit einer Gleichspannung von 36 V betrieben. Als Zubehör im Lieferumfang befindet sich ein Netzteil zur Spannungswandlung von 230V/50Hz AC zu 36 V Gleichstrom. Hierbei handelt es sich um eine Schutzkleinspannung. Es ist zu beachten, dass das Netzteil außerhalb der Schutzbereiche 0 und 1 zu installieren ist.
- Seite 4 1. Variante: Unterputzverlegung des Kabels bei Sanierung oder Neubau • Mittels Schablone Bereich für Kabeleinführung ermitteln (als Referenz dienen die aus der Wand austretenden Wasseranschlüsse) • Kabel wird bei Beachtung der Sanierungsarbeiten Unterputz Ausrichtung des verlegt Anschlusskabels • 10 cm Kabelüberschuss schauen aus der Wand Steckverbindung: Buchse:...
- Seite 5 2. Variante: Verlegung des Kabels auf/in der Rückseite der Wand oder Fädeln des Kabels* in Trockenbauwand. *: Beachtung der Ausrichtung des Anschlusskabels Steckverbindung: Buchse: (am Stecker: Netzteil) Verbindungskabel zum Netzteil weisend a) b) Abdichten der Bohrung Kabel wird durch Bohrung in der Wand auf Rückseite geführt •...
- Seite 6 3. Variante Aufputzverlegung des Kabels Kabel wird in Aufputz-Kanal oder -Rohr aus dem Schutzbereich geführt.
- Seite 7 4. Variante Verlegen des Kabels in der Fliesenfuge Vorgehen beim Verlegen des Kabels in der Fliesenfuge: • Mittels Schablone Bereich für Kabeleinführung ermitteln (als Referenz dienen die aus der Wand austretenden Wasseranschlüsse) • Multitool zum Fliesenfugen entfernen mit Anschlag um Dichtebene nicht zu beschädigen •...
