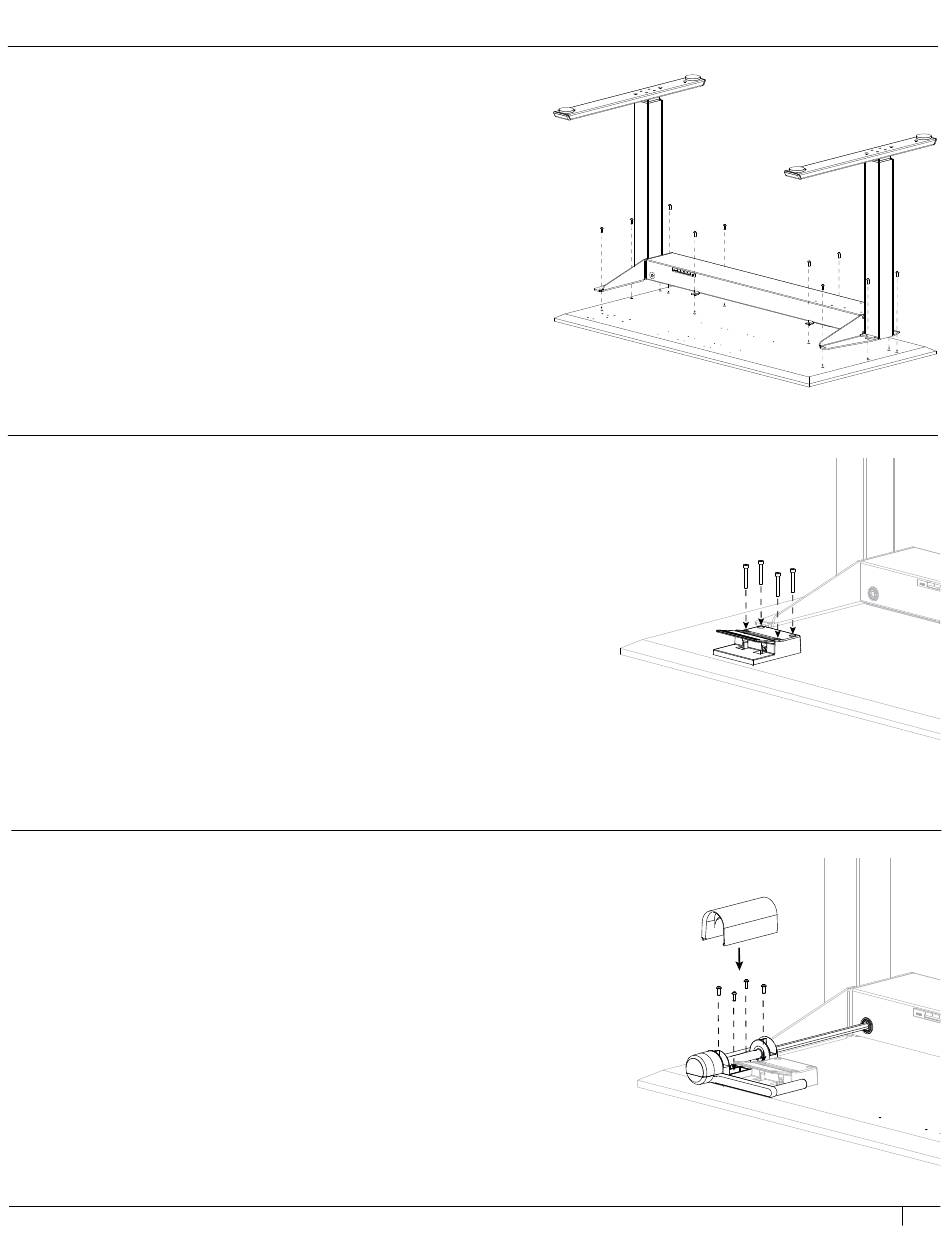

SC HRIT T 3
Rahmen an der Arbeitsfläche befestigen
Werkzeuge:
•
Die Arbeitsfläche mit der Oberseite nach unten auf weichen Untergrund
legen, um ein Verkratzen zu vermeiden.
•
Den Float-Rahmen ebenfalls umdrehen und auf die Unterseite der
Arbeitsfläche setzen. Sämtliche Bohrungen des Float-Rahmens an den
entsprechenden Metalleinsätzen auf der Unterseite der Arbeitsfläche
ausrichten.
•
Wurde der Rahmen entsprechend positioniert, diesen mithilfe der (12)
kurzen M6-Maschinenschrauben an der Arbeitsfläche befestigen.
SC HRIT T 4
Lösehebel montieren
Werkzeuge:
•
Den Lösehebel an den entsprechenden Mitalleinsätzen auf der
Unterseite der Arbeitsfläche ausrichten.
•
Wurde der Hebel entsprechend positioniert, diesen mithilfe der (4)
langen M5-Maschinenschrauben an der Arbeitsfläche befestigen.
Wichtig: Die Hebelschrauben nicht zu fest anziehen.
SC HRIT T 5
Federspanner montieren
Werkzeuge:
•
Die Metallspindel des Federspanners in die Sechskantbohrung des
mittleren Trägers schieben.
•
Den Federspanner an den entsprechenden Mitalleinsätzen auf der
Unterseite der Arbeitsfläche ausrichten.
•
Wurde der Federspanner ordnungsgemäß positioniert, diesen
mithilfe der (4) kurzen M5-Maschinenschrauben an der Arbeitsfläche
befestigen.
•
Das Kunststoffgehäuse des Federspanners über den eben befestigten
(4) kurzen M5-Maschinenschrauben platzieren und einrasten lassen.
