SC HRIT T 1
Montage der Float-Füße
Werkzeuge: 5-mm-Inbusschlüssel
•
Die Float-Grundplatte mit der Oberfläche nach unten positionieren, sodass sich
der mittlere Träger unten befindet, während die Float-Füße montiert werden.
•
Füße anbringen, indem die vier Bohrungen an den Bohrungen an der Oberseite der Beine
ausgerichtet werden.
Wichtig: Der längere Fußausleger muss sich auf der gleichen Seite wie die
Min.-Max.-Skala für die Federspannung befinden.
•

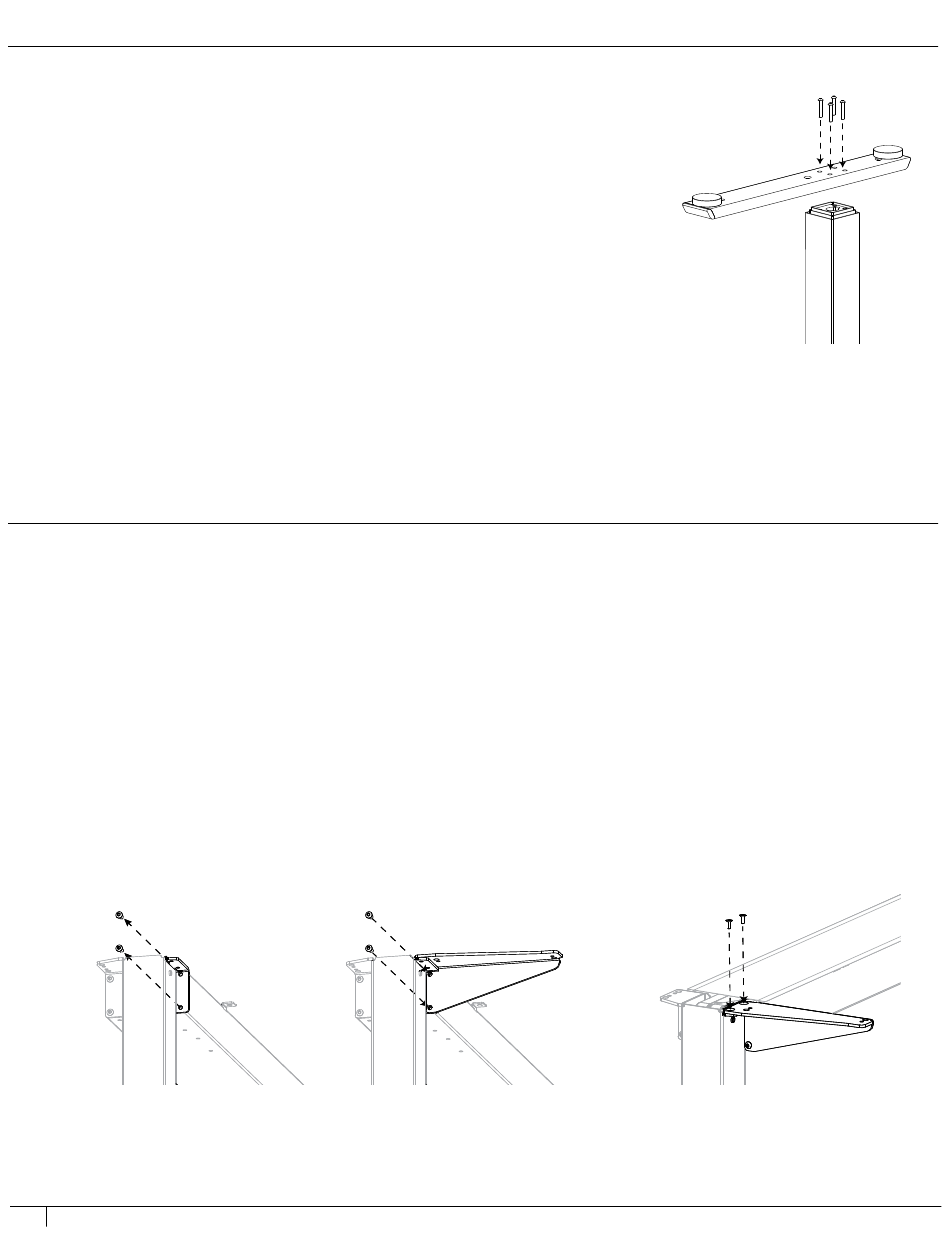

Mithilfe der (4) langen M8-Maschinenschrauben den Fuß am Rahmen befestigen. (Abb. A)
SC HRIT T 2
Float-Seitenträger montieren
Werkzeuge:
•
Den Float-Rahmen wieder umdrehen, sodass er nun auf den Füßen steht.
•
Die beiden Maschinenschrauben an den Enden des mittleren Trägers lösen (Abb. B).
Wichtig: Die Maschinenschrauben, die entfernt werden sollen, sind diejenigen auf der Seite
der Min.-Max.-Skala für die Federspannung.
•
Die Träger auf der entsprechenden Tischseite anbringen, indem die beiden Maschinenschrauben durch die Seitenträger und zurück
in den mittleren Träger geschraubt werden (Abb. C).
•
Die (4) kurzen M6-Flachkopf-Maschinenschrauben oben durch die Seitenträger stecken und in den Rahmen drehen (Abb. D).
Abb. B
4
Abb. C
Abb. A
Abb. D
