PeakTech 6215 Bedienungsanleitung
Stabilisiertes 4-kanal-labornetzgerät

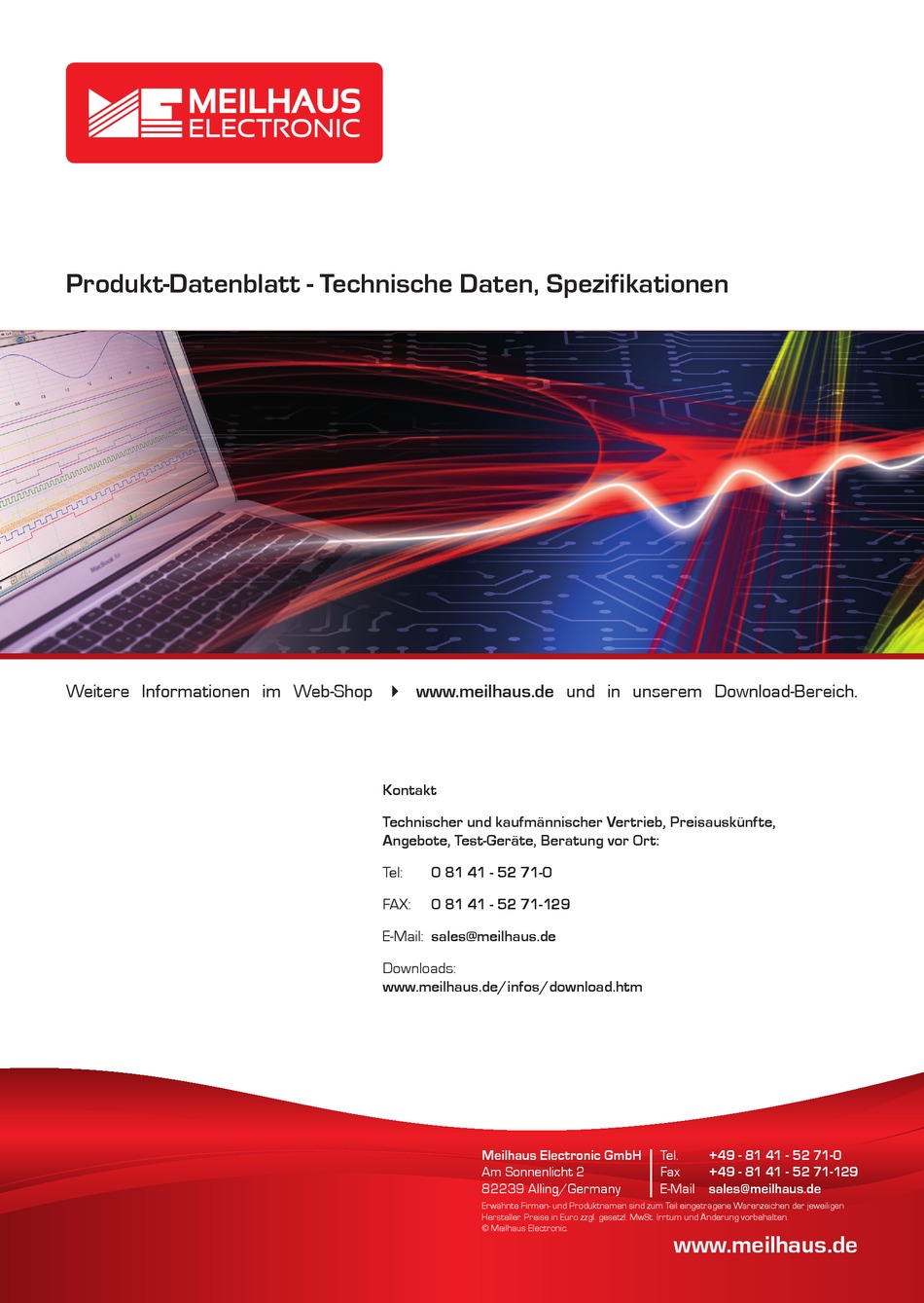

Produkt-Datenblatt - Technische Daten, Spezifikationen
Weitere Informationen im Web-Shop www.meilhaus.de und in unserem Download-Bereich.
Kontakt
Technischer und kaufmännischer Vertrieb, Preisauskünfte,
Angebote, Test-Geräte, Beratung vor Ort:
Tel:
0 81 41 - 52 71-0
0 81 41 - 52 71-129
FAX:
E-Mail: sales@meilhaus.de
Downloads:
www.meilhaus.de/infos/download.htm
Meilhaus Electronic GmbH
Am Sonnenlicht 2
82239 Alling/Germany
Erwähnte Firmen- und Produktnamen sind zum Teil eingetragene Warenzeichen der jeweiligen
Hersteller. Preise in Euro zzgl. gesetzl. MwSt. Irrtum und Änderung vorbehalten.
© Meilhaus Electronic.
Tel.
+49 - 81 41 - 52 71-0
+49 - 81 41 - 52 71-129
Fax
E-Mail sales@meilhaus.de
www.meilhaus.de
Inhaltsverzeichnis
Verwandte Anleitungen für PeakTech 6215
Inhaltszusammenfassung für PeakTech 6215
- Seite 1 Produkt-Datenblatt - Technische Daten, Spezifikationen Weitere Informationen im Web-Shop www.meilhaus.de und in unserem Download-Bereich. Kontakt Technischer und kaufmännischer Vertrieb, Preisauskünfte, Angebote, Test-Geräte, Beratung vor Ort: Tel: 0 81 41 - 52 71-0 0 81 41 - 52 71-129 FAX: E-Mail: sales@meilhaus.de Downloads: www.meilhaus.de/infos/download.htm...
- Seite 2 6215 PeakTech Bedienungsanleitung / Operation manual Stabilisiertes 4-Kanal-Labornetzgerät / Regulated 4 Channel Laboratory Power Supply...
-
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität) und 2014/35/EU (Niederspannung) entsprechend der Festlegung im Nachtrag 2014/32/EU (CE-Zeichen). Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. - Seite 4 6215 ist ein präzisionsgeregeltes Labornetzgerät mit einer hohen Leistungsfähigkeit. ® 6215 verfügt über 4 Ausgänge: 2 regelbare 0 – 30 V Ausgänge und 2 weitere Das PeakTech Ausgänge regelbar 0 V – 6,5 V/3 A bzw. 0 V – 15 V/1 A. Zusätzlich beinhaltet das Labornetzgerät die...
-
Seite 5: Anzeigen Und Bedienelemente Des Gerätes
3. Anzeigen und Bedienelemente des Gerätes Netzschalter Zum Ein- und Ausschalten des Gerätes CH1/CH3 Anzeigenumschalter: Drücken Sie die Taste, um die Anzeige zwischen CH1 oder CH3 (Spannung- und Stromwert) auszuwählen.Betriebsanzeige (Output-Anzeige) CH3 Spannungsregler: Im Uhrzeigersinn drehen zur Erhöhung der Ausgangsspannung; gegen den Uhrzeigersinn drehen, um den Spannungswert zu verringern. - Seite 6 10. CH2 Spannungsregler: Im Uhrzeigersinn drehen zur Erhöhung der Ausgangsspannung; gegen den Uhrzeigersinn drehen, um die Ausgangsspannung zu verringern. 11. CH2 CV/CC (Konstantspannung/Konstantstrom) Anzeige: Wenn sich CH2 im Konstantspannungsbetrieb befindet, leuchtet diese LED grün auf. Wenn sich CH2 im Konstantstrombetrieb befindet und im Parallel-Modus geschaltet ist, wird diese LED rot 12.
- Seite 7 31. Sicherungshalter: Sicherungsdaten siehe „Technische Daten“ 32. Netzeingangsbuchse: Eingangsspannung 115/230V AC; 50/60Hz +/-10% 33. Eingangsspannungswahlschalter: Zur Auswahl der benötigten Eingangsspannung 34. Lüfter: Lüfter zum Absaugen der Warmluft aus dem Inneren des Gehäuses...
- Seite 8 4. Technische Daten Eingangsspannung 115/230 V; 50/60 Hz (umschaltbar); +/-10% Sicherung 115 V: T6 A / 250 V 230 V: T4 A / 250 V 0 – 30 V Ausgangsspannung 0 – 5 A Ausgangsstrom Ausgangsleistung 300 W max. Anzeigeinstrumente LED-Anzeige Spannungsanzeige: +/-2,0% + 2 Stellen Stromanzeige:...
-
Seite 9: Betrieb Des Gerätes
5. Betrieb des Gerätes 5.1. Einstellen der Ausgangsspannung von CH1 und CH2 Connect to the circoit Schließen Sie das Netzteil an eine Stromquelle. Drücken Sie den Netzschalter [1], um die Stromversorgung einzuschalten. Drücken Sie die Output ON/OFF-Taste [27], um die Ausgänge zu aktivieren und die Output- Anzeige [25] leuchtet auf. - Seite 10 5.2. Einstellen des Ausgangsstromes von CH1 und CH2 Schließen Sie das Netzteil an eine Stromquelle. Siehe Abschnitt „Einstellen der Ausgangsspannung von CH1 und CH2“ Schritt 1 bis 4, um die Ausgangsspannung auf 2-5V einzustellen. Für CH1, drehen Sie den CH1 Stromregler [5] gegen den Uhrzeigersinn bis zum Anschlag Schließen Sie die Ausgangsbuchsen „+“...
- Seite 11 5.3. Einstellen der Ausgangsspannung von CH3 Schließen Sie das Netzteil an eine Stromquelle. Drücken Sie den Netzschalter [1], um die Stromversorgung einzuschalten. Drücken Sie die CH1/CH3 Anzeigeumschalttaste [2], um den Spannungs – und Stromwert von CH3 anzuzeigen. Ist die CH3-Anzeige aktiviert, leuchtet das "CH3"-Symbol auf. Drücken Sie die Output ON/OFF-Taste [27], um Ausgang zu aktivieren und die Output- Anzeige [25] leuchtet auf.
- Seite 12 5.4. Einstellen der Ausgangsspannung von CH4 Schließen Sie das Netzteil an eine Stromquelle. Drücken Sie den Netzschalter [1], um die Stromversorgung einzuschalten. Drücken Sie die CH2/CH4 Anzeigeumschalttaste [15], um den Spannungs– und Stromwert von CH4 anzuzeigen. Ist die CH4-Anzeige aktiviert, leuchtet das "CH4"-Symbol auf. Drücken Sie die Output ON/OFF-Taste [27], um Ausgang zu aktivieren und die Output- Anzeige [25] leuchtet auf.
- Seite 13 5.5. Einstellen des NORMAL-Modus Beide Auswahltasten des Betriebsmodus [23, 19] auf Position AUS Im NORMAL-Modus sind CH1 und CH2 zwei unabhängige Stromversorgungen. Spannung und Strom können separat eingestellt werden. Die gewünschten Spannungs – und Stromwerte können Sie mit Hilfe der Spannungs – und Stromregler für CH1 [7, 5] bzw.
- Seite 14 5.6. Einstellen des SERIES-Modus (Reihenbetrieb von CH1 und CH2) Die Auswahltasten für den Betriebsmodus betätigen (Taste 23 gedrückt, Taste 19 nicht gedrückt), um den SERIES-Modus zu aktivieren. Im SERIES-Modus wird CH2 deaktiviert und die Regelung arbeitet über die Spannungs- und Stromregler von CH1. Die Ausgangsspannung an CH1 wird verdoppelt.
- Seite 15 5.7. Einstellen des PARALLEL-Modus Die Auswahltasten für den Betriebmodus betätigen (Taste 23 und 19 gedrückt), um den PARALLEL-Modus zu aktivieren. Im PARALLEL-Modus wird CH2 deaktiviert und die Regelung arbeitet über die Spannungs – und Stromregler von CH1. Der Ausgangsstrom an CH1 wird verdoppelt.
-
Seite 16: Auswechseln Der Sicherung
6. Auswechseln der Sicherung Achtung: Stellen Sie sicher, dass alle Verbindungen zum Stromnetz getrennt sind, andernfalls besteht die Gefahr eines elektrischen Schlages. Trennen Sie sämtliche Verbindungen und Stromanschlüsse vom Netzgerät Drehen Sie das Gehäuse, damit Sie die Rückseite ansehen können. Ziehen Sie den Sicherungshalter aus der Netzeingangsbuchse.
