1.3 Benutzerschnittstellen

1.3.1 Geräteübersicht
Drucker
Display
1.3.2 Anschlüsse
Serielle
2 USB-Anschlüsse vom Typ A (Anschluss
Schnittstelle RS232 von externer Tastatur und/oder BCL)
Hauptschalter
5
Entriegelungsknopf
für Papierrolle
Streifenhalter
USB-Anschluss
Stromanschluss
(Typ B)

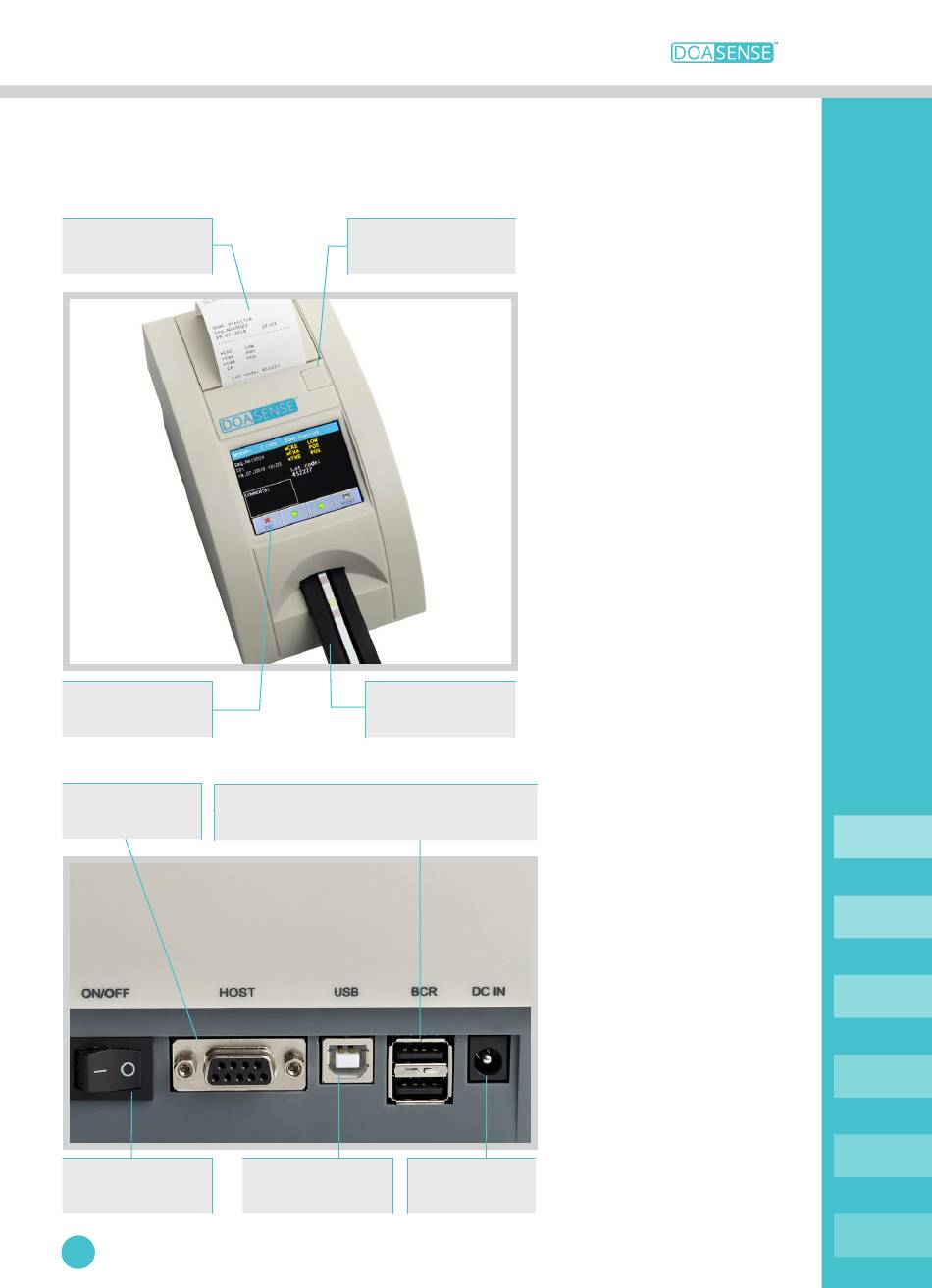

Abbildung 2: Beschreibung
der Gerätevorderseite
An der Vorderseite des
Geräts befindet sich der
Streifenhalter, auf den
der DOAC Dipstick gelegt
wird. Die Vorderseite
umfasst auch ein Display,
auf dem die Ergebnisse
der Testfeldauswertung
angezeigt werden, und
einen Drucker im Inneren
der Geräteoberseite zum
Drucken der Ergebnisse.
Die Papierrolle des
Druckers befindet sich
unterhalb einer Abdeckung,
die durch Drücken des
Entriegelungsknopfes
manuell geöffnet werden kann.
Abbildung 3: Beschreibung
der Geräterückseite
Von links nach rechts:
Ein-/Ausschalter, eine
RS232-Schnittstelle, ein
USB-Anschluss vom Typ
B zum Senden von Daten
an externe Geräte (z.B. ein
Laborinformationssystem),
zwei USB-Anschlüsse vom
Typ A zum Anschluss
einer externen Tastatur
oder eines BCL und der
Stromanschluss.
