1.2 Messprinzip

In Abbildung 1 ist das theoretische Funktionsprinzip des DOASENSE Reader dargestellt.
Das Gerät verwendet LEDs mit speziellen Wellenlängen als Lichtquelle, um die
jeweiligen Testflächen (z.B. Felder auf dem Teststreifen) zu beleuchten. Das reflektierte
Licht wird durch eine Photodiode erkannt. Das Maß an reflektiertem Licht wird in die
Analytkonzentration auf dem jeweiligen Testfeld umgewandelt.
Der DOAC Dipstick wird in die Urinprobe getaucht und dann auf den Streifenhalter
gelegt. Der integrierte Streifendetektor erkennt den aufgelegten Streifen und startet
die Inkubationszeit. Nach 10 Minuten wird der Streifenhalter in den DOASENSE
Reader unter den Messkopf eingezogen und die Intensität des reflektierten Lichts wird
gemessen. Der Prozessor des Mikrocontrollers wandelt die Intensität des reflektierten
Lichts in einen Analytwert um. Das entsprechende qualitative Ergebnis wird auf dem
Display angezeigt und vom integrierten Thermodrucker ausgegeben. Die Daten werden
als negativ („neg") oder positiv („pos") für Faktor-Xa-Hemmer und Thrombin-Hemmer
angezeigt und als „normal" oder „low" (niedrig) für Kreatinin. Nach abgeschlossener
Messung wird der Streifenhalter ausgefahren und der Benutzer kann den gemessenen
Streifen entsorgen. Das Gerät steht anschließend für die nächste Messung bereit.

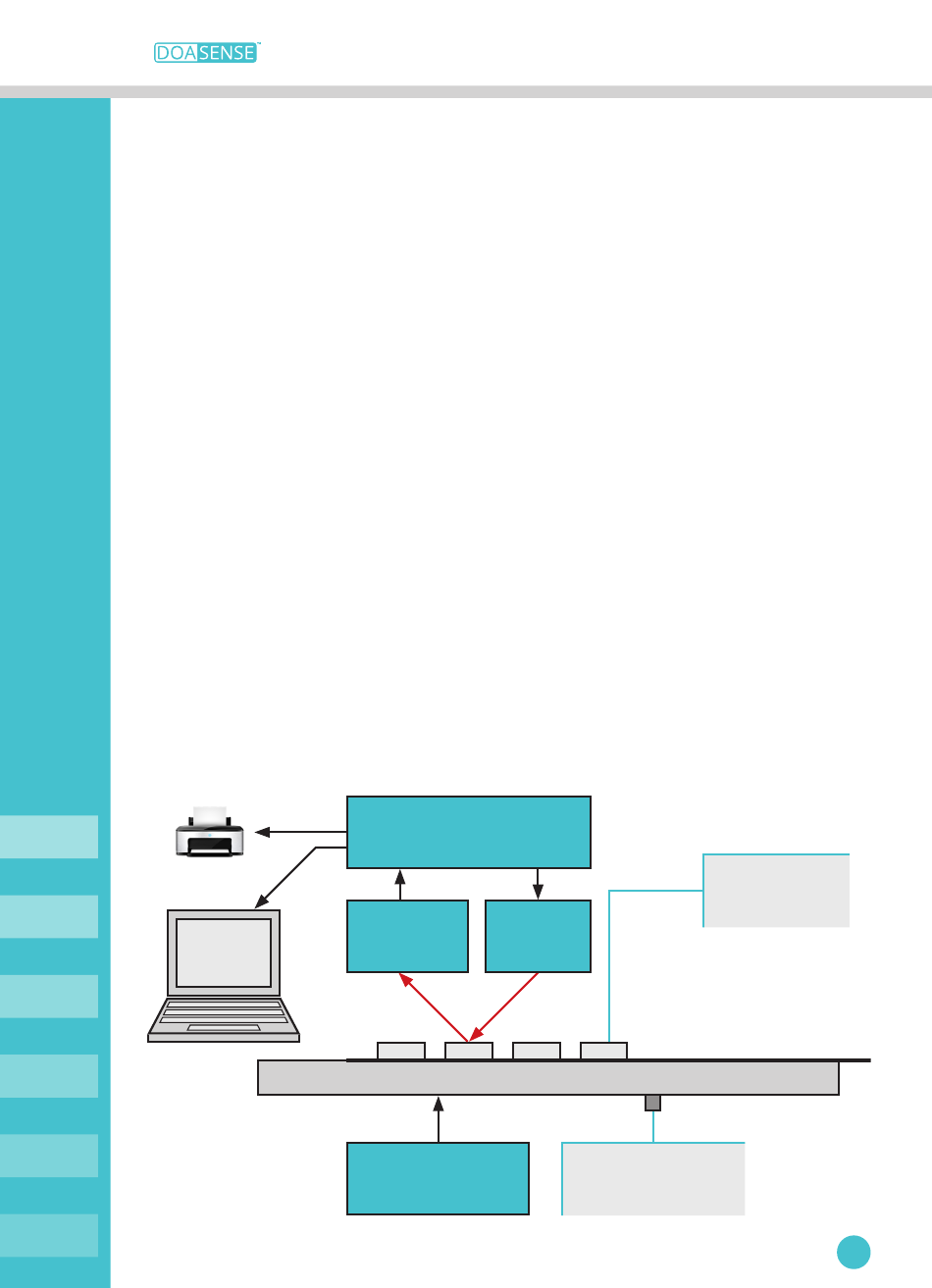

Abbildung 1: Messprinzip des DOASENSE Reader
Der DOASENSE Reader verfügt über einen Streifenhalter, der den DOAC Dipstick
mithilfe eines Motors in das Innere des Geräts bewegt. Der Streifendetektor erkennt,
ob ein Teststreifen auf dem Streifenhalter aufliegt.
Die Felder des DOAC Dipstick reflektieren das LED-Licht einer definierten Wellenlänge auf
den Detektor. Anhand der Intensität des reflektierten Lichts erzeugt ein Mikroprozessor
Messwerte, die auf dem Display angezeigt und vom integrierten Drucker ausgegeben werden.
Mikrocontroller-
Prozessoreinheit
Detektor der
reflektierten LED
Lichtintensität
Streifenhalter
(motorbetrieben)
Teststreifen
Streifendetektor
