WAREMA Wintergarten-Markise

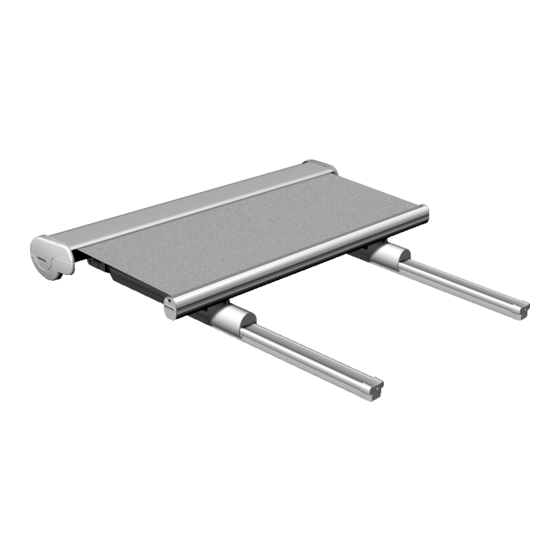

Typ W7 EF
Montageanleitung
Nur für Fachkräfte
Gültig ab 02. August 2010
Dokumenten-Nummer [M816907_3] – DE
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für WAREMA W7 EF

  • Seite 1 WAREMA Wintergarten-Markise Typ W7 EF Montageanleitung Nur für Fachkräfte Gültig ab 02. August 2010 Dokumenten-Nummer [M816907_3] – DE...
  • Seite 2: Einleitung

    Handling, Montage und Inbetriebnahme. Sie be- Symbol- und Zeichen-Erklärung schreibt die Montage der WAREMA Wintergarten- Sicherheitshinweise und Symbole sind an entspre- Markise Typ W7 EF mit Motorbedienung als Einzelan- chenden Stellen im Text zu finden. lage. Abweichende Formen bzw. Sonderlösungen werden nicht betrachtet.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Einleitung Einführung Bestimmungsgemäße Verwendung Symbol- und Zeichen-Erklärung Inhaltsverzeichnis Informationen zum Produkt Teilebezeichnung Technische Daten Kennzeichnung des Produkts Lieferumfang Zubehör CE-Konformität Allgemeine Sicherheitshinweise Führungsschiene - Befestigungsmöglichkeiten Übersicht Befestigungsmöglichkeiten Montageprofil Transport Montage Werkzeuge und Hilfsmittel Montage vorbereiten Wintergarten-Markise auspacken Hochziehen mit Seilen Führungsschienen montieren Befestigungspunkte anzeichnen Markisenkasten montieren...
  • Seite 4: Information Zum Produkt

    Sollten Teile beschädigt sein oder nicht der Be- stellung entsprechen, so ist die Montage ab- zubrechen und Rücksprache mit WAREMA zu halten. Zubehör Zum optimalen Ansteuern der WAREMA Wintergar- ten-Markise Typ W7 EF steht Ihnen ein umfangreiches Kasten Schlitten Sortiment an Sonnenschutzsteuerungen zur Auswahl. Seitendeckel Führungsschiene links Behang (Tuch) Führungsschiene rechts...
  • Seite 5: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise Schäden, die durch unsachgemäße Hand- VORSICHT habung oder Nichtbeachtung dieser Quetschgefahr! Anleitung bzw. Sicherheitshinweise ent- Beim Aus- und Einfahren darf nicht in be- stehen, unterliegen nicht der Gewähr- wegliche Teile (z. B. Schlitten oder zwischen leistung. Für Folgeschäden wird keine Haf- Ausfallprofil und Gehäuse) gegriffen oder an tung übernommen! der Markise gezogen werden.
  • Seite 6: Allgemeine Sicherheitshinweise / Befestigungsmöglichkeit

    Allgemeine Sicherheitshinweise / Befestigungsmöglichkeit Montage mit Distanzhülse GEFAHR Stromschlag durch unsachgemäße ohne Stehbolzen Installation! Einsatz: auf Pfosten-Riegel-Profil mit Deckleiste Die elektrische Festinstallation muss gemäß VDE 100 durch eine zugelassene Elektro- fachkraft erfolgen. Die beigefügten Montage- hinweise der mitgelieferten Elektrogeräte sind zu beachten. Führungsschiene - Befesti- gungsmöglichkeiten GEFAHR...
  • Seite 7: Transport

    Transport / Montage Montage vorbereiten Transport VORSICHT GEFAHR Verletzungsgefahr und Produktbeschädigung Verletzungs- und Absturzgefahr! durch unsachgemäßen Transport! Aufstiegshilfen müssen einen festen Die zulässigen Achslasten und das zulässige Stand haben, genügend Halt und eine Gesamtgewicht für das Transportmittel dür- ausreichend hohe Tragkraft bieten. fen nicht überschritten werden.
  • Seite 8: Führungsschienen Montieren

    Montage Führungsschienen montieren Befestigungspunkte anzeichnen HINWEIS VORSICHT Montagesituation gemäß Aufmass-Skizze über- Sachbeschädigung durch unsachgemäße prüfen. Montage! Die Seitenangaben im Text beziehen sich auf die Führungsschienenkonsolen bzw. Monta- Ansicht von innen gesehen in Ausfahrrichtung. geprofile direkt mit dem tragenden Mon- tageuntergrund bzw. der Unterkonstruk- tion verschrauben.
  • Seite 9 Montage Führungsschienen positionieren Montageprofile montieren HINWEIS Montageprofile und Schrauben zur Befestigung der Montageprofile in der Führungsschiene sind dem Zubehör zu entnehmen. Führungsschiene rechts Bund Führungsschiene links Kasten Abb. 5: Führungsschienen positionieren Linke (2) und rechte (1) Führungsschiene auf Mon- Bohrung ∅ 11 Montageprofil tageuntergrund gemäß...
  • Seite 10: Markisenkasten Montieren

    Montage Führungsschienen ausrichten Führungsschienen befestigen HINWEIS Der Bund (3) muss in Richtung Kastenaufnahme zeigen. Sollte dies nicht der Fall sein, müssen die Führungsschienen getauscht werden. Führungsschiene Schrauben Abb. 10: Führungsschienen befestigen Befestigungsschrauben (2) beidseitig bei allen vor- gesehenen Positionen in die Führungsschiene (1) eindrehen und festziehen.
  • Seite 11: Ausfallprofil Befestigen

    Montage Kasten fixieren Markisenkasten befestigen GEFAHR Verletzungsgefahr und Produktbeschädigung durch unzureichendes Anziehen der Innen- sechskantschrauben. Die Innensechskantschrauben fest anzie- hen. Bei Nichteinhaltung dieses Arbeits- schrittes kann der Markisenkasten herun- terfallen. Innensechskantschlüssel Innensechskantschraube Abb. 12: Kasten fixieren Eine Innensechskantschraube (2) pro Konsole mit Innensechskantschlüssel (1) leicht anziehen, um den Markisenkasten zu fixieren.
  • Seite 12 Montage Ausfallprofil ausfahren HINWEIS HINWEIS Der Motor erkennt selbständig die Drehrichtung. Die Aufnahme (4) der Befestigungsleiste muss Der Benutzer muss die beiden Tasten ausprobieren immer in Richtung Behangmitte zeigen. und die Fahrbewegung des Ausfallprofils beo- Das Abstandmaß X zwischen Oberkante Schlitten bachten.
  • Seite 13 Montage Ausfallprofil ausmitteln Ausfallprofilbefestigung ausrichten Innenkante Seitenteil Außenkante Ausfallprofil Ausfallprofilbefestigung Abb. 21: Ausfallprofil ausmitteln Abb. 19: Ausfallprofilbefestigung ausrichten Ausfallprofil zum Markisenkasten ausmitteln. Ausfallprofilbefestigung (1) ausrichten. Die Aus- fallprofilbefestigung (1) muss zum Ausfallprofil HINWEIS lotrecht stehen. Messen Sie den Abstand A bzw. Abstand B von Ausfallprofil fixieren Mitte Führungsschiene zu Innenkante Seitenteil (1).
  • Seite 14: Motor Einstellen

    Motor einstellen Ausfallprofil einfahren Motor einstellen VORSICHT Verletzungsgefahr! Im ausgefahrenen Zustand hat der Motor einen Rückimpuls, d. h. das Ausfallprofil fährt eigenständig bis zu 45 mm aus der unteren Endlage. VORSICHT Produktbeschädigung durch unzureichende Sorgfalt. Motorkabel von allen beweglichen Teilen fernhalten.
  • Seite 15 Motor einstellen Unteren Endpunkt einstellen Oberen Endpunkt einstellen LED „Reset“ Taste „AB“/ „AUF“ LED „Reset“ Taste „AB“/ „AUF“ LED „Unten“ Taste „Reset“ LED „Unten“ Taste „Reset“ LED „Oben“ Taste „Einstellen“ LED „Oben“ Taste „Einstellen“ Taste „AUF“/ „AB“ Taste „AUF“/ „AB“ Abb.
  • Seite 16: Motor Einstellen / Montage

    Motor einstellen / Montage HINWEIS VORSICHT Einstellung erfolgreich: Markise hält an dem unte- Verletzungsgefahr durch unbeobachtete Be- ren eingestellten Endpunkt an und gibt ausfallab- dienung der Markise. hängigen Rückimpuls; Markise fährt oben gegen Wintergarten-Markise nur über Tastschal- Anschlag und gibt Rückimpuls (Drehmomentab- ter bedienen.
  • Seite 17: Zusätzliche Arbeiten

    Zusätzliche Arbeiten Zusätzliche Arbeiten Durchhang Kasten-Oberteil Montage Steckerkupplungsgehäuse nachstellen HINWEIS Je nach Einrückmaß der Führungsschiene und Breite der Markise kann das Kasten-Oberteil durchhängen. Schrauben Schraube Gehäuse Steckerkupp- Schraube DIN 7981 4,2x9,5 lung Seitenteil Kasten-Oberteil Abb. 29: Steckerkupplungsgehäuse montieren Lagerboden Abb. 28: Durchhang Kasten-Oberteil nachstellen Zwei Schrauben (2) durch Steckerkupplungsgehäu- se (2) in den Schraubkanal im Markisenkasten ein- Schrauben (1) am linken und rechten Seitenteil (2)
  • Seite 18: Montage Abschließen

    Baustelle aufräumen. Verpackung mitnehmen und gemäß den örtlichen Vorschriften entsorgen. Kuvert mit Unterlagen für Endkunden aushändi- gen. Kunden in die Bedienung des Produktes einweisen. Aufkleber WAREMA Seitenteil Abb. 30: Aufkleber einsetzen Aufkleber (1) in linkes und rechtes Seitenteil (2) einkleben.
  • Seite 19 [M816907_2] - DE / 06.09.06 Seite 19 von 20 Technische Änderungen behalten wir uns vor.
  • Seite 20 Warenzeichen oder eingetragene Warenzeichen der jeweili- gen Inhaber. Text- und Grafikteil dieser Unterlage wurden mit besonderer Sorgfalt erstellt. Für möglicherweise trotzdem vorhandene Feh- ler und deren Auswirkungen kann keine Haftung übernommen werden. © 2006, WAREMA Renkhoff GmbH, Hans-Wilhelm-Renkhoff-Straße 2, 97828 Marktheidenfeld http://www.warema.de E-Mail: info@warema.de...
