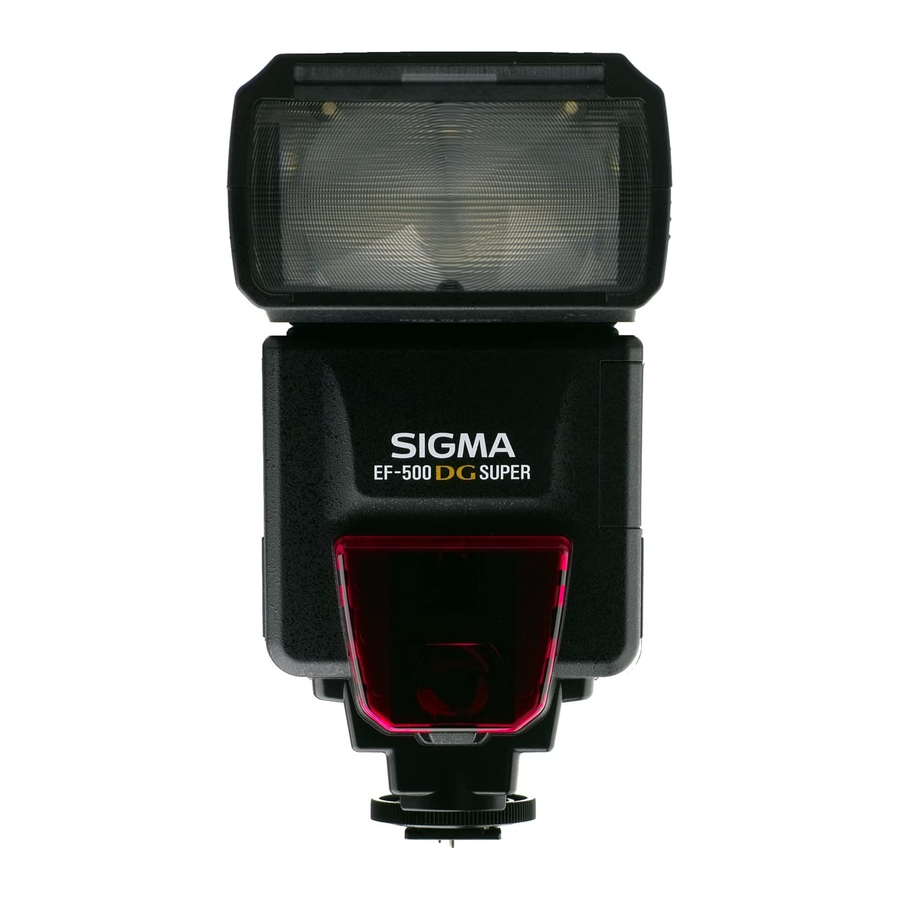

Sigma EF-500 DG SUPER Bedienungsanleitung
Electronic flash
Verwandte Anleitungen für Sigma EF-500 DG SUPER
Inhaltszusammenfassung für Sigma EF-500 DG SUPER
- Seite 1 F10E02101 E L E C T R O N I C F L A S H EF-500 DG SUPER INSTRUCTIONS BEDIENUNGSANLEITUNG MODE D’EMPLOI INSTRUCCIONES ISTRUZIONI PER L’USO BRUGSANVISNING GEBRUIKSAANWIJZING 2~13 ENGLISH 14~25 DEUTSCH 26~39 FRANÇAIS 40~52 ESPAÑOL 53~65 ITALIANO 66~77 DANSK 78~89 NEDERLANDS...
- Seite 30 WEIGHT : 335 g/11.8oz. DIMENSIONS : 77mm(W)/3.0in. x 139mm(H)/5.5in. x 117mm(L)/4.6in.
-
Seite 31: Vorsichtsmaßnahmen
DEUTSCH Vielen Dank, dass Sie sich für ein SIGMA EF-500 Super EO Blitzgerät entschieden haben. Dieses Produkt wurde speziell für den Einsatz an Spiegelreflexkameras der Canon EOS-Serie entwickelt. Abhängig von dem jeweiligen Kameramodell können Funktionen und Handhabung differieren. Bitte lesen Sie diese Gebrauchsanleitung bezogen auf Ihr Kameramodell sorgfältig durch. -
Seite 32: Beschreibung Der Teile
Beschreibung der Teile Externe Teile 1.Blitzkopf 2.Eingebaute Weitwinkel-Streuscheibe 3.AF-Hilfsilluminator 4.Verstellwinkel vertikal 5.Schwenkwinkel horizontal 6.Verstellver –u. entriegelung vertikal 7.Schwenkver –u. entriegelung horizontal 8.Flüssigkeitskristallanzeige 9.Batteriefachdeckel 10.Klemmrad 11.Aufsteckfuß Bedienungselemente 12.Betriebsartentaste <MODE> 13.Wahltaste <SEL> 14.<+> Steigerungstaste 15.<-> Reduzierungstaste 16.ZOOM Taste <ZOOM> 17.Testauslöser <TEST> 18.Beleuchtungstaste <LIGHT> 19.Bereitschaftslampe 20.Hauptschalter Kameramodelle und Funktionen Obgleich dieses Gerät mit einer Vielzahl von Funktionen ausgestattet ist, können sich je nach Kameramodell, an dem es verwendet wird, Einschränkungen ergeben. -
Seite 33: Einstellen Des Blitzkopfes
Reflektor, wodurch der Ausleuchtwinkel des Gerätes automatisch auf 17mm eingestellt wird. Sollte die eingebaute Weitwinkelstreuscheibe versehentlich abgerissen werden, funktioniert die ZOOM-Taste nicht mehr. In diesem Fall wenden Sie sich bitte an Ihren Händler oder direkt an einen autorisierten SIGMA Service. -
Seite 34: Beleuchtung Der Lcd
BELEUCHTUNG DER LCD Beim Druck auf die LIGHT Taste wird das Display für ca. acht Sekunden lang beleuchtet. Durch erneuten Druck auf die LIGHT Taste bleibt die Beleuchtung für länger als acht Sekunden aktiviert. E-TTL (TTL) Blitzautomatik Im TTL-Blitzautomatikbetrieb kontrolliert die Kamera die abgeblitzte Lichtmenge, so- dass sich daraus die korrekte Belichtung des Hauptobjektes ergibt. -
Seite 35: Grenzen Der Serienauslösung
Grenzen der Serienauslösung Um ein Überhitzen des Gerätes zu verhindern, legen Sie eine 10minütige Pause nach dem Absolvieren der im folgenden genannten Aufnahmeserien ein. Betriebsart Anzahl der Blitzaufnahmen TTL, M (1/1, ½) 15 Serienauslösungen M (1/4, 1/8) 20 Serienauslösungen M (1/16-1/32) 40 Serienauslösungen Multi 10 Sequenzen... -
Seite 36: Fp-Kurzzeitblitzsynchronisation, Nur An Kameras Der Gruppe A
FP-Kurzzeitblitzsynchronisation, nur an Kameras der Gruppe A Wenn Sie mit einem gewöhnlichen Blitzgerät arbeiten, können Sie keine kürzere Verschlusszeit als die Synchronzeit der Kamera verwenden, da der Blitz in dem Moment gezündet werden muss, in dem das Bildfenster von den Verschlussvorhängen vollständig freigegeben ist. Bei der Kurzzeitsynchronisation sendet das Gerät ununterbrochen Blitze, während der Verschluss abläuft. -
Seite 37: Belichtungskorrektur
Belichtungskorrektur Sie können die Blitzbelichtungskorrektur mit der normalen Belichtungskorrektur in Ihren Blitzaufnahmen kombinieren, um die Hintergrundhelligkeit zu kontrollieren. Die Korrektur kann in dem Bereich von +/- 3 Stufen in 1/3 Schritten (bei einigen Kameramodellen in 1/2 Schritten) erfolgen. Diese Funktion steht an den Modellen EOS 620, 650, 700, 850 und 1000 nicht zur Verfügung. 1. -
Seite 38: Indirektes Blitzen
8. Drücken Sie die Taste oder , um die gewünschte Anzahl von Blitzen einzustellen. 9. Nach dem erneuten Druck auf die Wahltaste SEL stellt die Anzeige das Blinken ein. 10. Sobald die Bereitschaftslampe aufleuchtet, ist der Blitz einsatzbereit. Achtung : Bitte wählen Sie eine längere Verschlusszeit als: Anzahl der eingestellten Blitze / Blitzfrequenz in Hz Indirektes Blitzen Bei Blitzaufnahmen in Innenräumen erscheint häufig ein harter... -
Seite 39: Vorbereitung Für Das Kabellose Blitzen
Vorbereitung für das kabellose Blitzen Kanalwahl Für den Fall, dass andere Personen in Ihrer Nähe die kabellose Blitzauslösung nutzen und Ihr eigenes Gerät auf diese Blitze reagieren sollte, stellen Sie bitte an Ihrem Gerät einen anderen Kanal als die anderen Fotografen ein. - Seite 40 Master Blitzgerät EIN + Slave Blitzgerät(e) Bitte stellen Sie den „Master“ ein wie folgt: 1. Drücken Sie die Betriebsartentaste MODE und wählen Sie das E-TTL Symbol. 2. Drücken Sie oder , um die Anzeige einzustellen. 3. Drücken Sie mehrmals die Wahltaste SEL und vergewissern Sie sich, dass das Blitzverhältnis auf eingestellt ist.
-
Seite 41: Kabellose Kurzzeitsynchronisation (Fp)
Stellen Sie das „Master“ Gerät ein wie folgt: 1. Bitte stellen Sie den „Master“ auf Blitzen AUS. 2. Drücken Sie die Betriebsartentaste MODE und wählen Sie das E-TTL Symbol. 3. Drücken Sie mehrmals die Wahltaste SEL, bis die Verhältnisanzeige blinkt. 4. -
Seite 42: Kabelloser Stroboskopbetrieb
Kabelloses, manuelles Blitzen Sie können die Blitzleistung des „Slave“ Gerätes manuell durch das „Master“ Gerät steuern. Die Blitzleistung der „Slave“ Geräte untereinander kann gleich oder verschieden sein. Um die korrekte Blitzbelichtung festzulegen, benutzen Sie einen Handblitzbelichtungsmesser. Kabelloses manuelles Blitzen mit gleicher Blitzleistung Bitte stellen Sie das „Master“... - Seite 43 Normaler „Slave“ Geräte Betrieb Selbst wenn der EF-500 Super nicht an der Kamera angesetzt ist, kann er durch den eingebauten Blitz der Kamera oder ein anderes Blitzgerät ausgelöst werden. 1. Verbinden sie das Blitzgerät mit dem Kameragehäuse. 2. Stellen Sie die Kamera auf die gewünschte Belichtungsautomatik. Falls Sie A oder M wählen, stellen Sie bitte auch die gewünschte Blende ein.
-
Seite 44: Technische Daten
7. Drücken Sie oder , um den Kanal einzustellen. (C1 oder C2) 8. Drücken Sie die Wahltaste SEL, sodass die Anzeige der Blitzleistung blinkt. 9. Drücken Sie oder , um die Blitzleistung einzustellen. Legen Sie die korrekte Blitzbelichtung durch übereinstimmendes Einstellen der Entfernungsanzeige auf dem Display mit der tatsächlichen Entfernung zwischen „Slave“... - Seite 58 POIDS : 335 g DIMENSIONS : 76mm(l) x 138mm(H) x 116mm(L)
- Seite 113 @ 1B @Table1B @Tabelle1B @Tabla1B @Tablla1B @Tabel1B @T ableau1 B @C uadro1 B / GN / NG ISO100 17mm 28mm 35mm 50mm 70mm 85mm 105mm 14.1 21.2 24.7 28.3 32.5 35.4 17.5 10.6 12.4 14.2 16.3 17.7 1/16 11.5 12.5 1/32 1/64 1/128...
- Seite 114 DANSK CE-mærket er i overensstemmelse med de gældende regler i EU. SIGMA (Deutschland) GmbH Carl-Zeiss-Str. 10/2, D-63322 Rödermark, F.R.GERMANY Verkauf : 0 60 74-8 65 16 55 Service : 0 60 74-8 65 16 66 Fax : 0 60 74-8 65 16 77 EF-500 SUPER EO 03 ∟...
