- Seite 1 F30N04121 ELECTRONIC FLASH MACRO EM-140 DG 使用説明書 INSTRUCTIONS BEDIENUNGSANLEITUNG MODE D’EMPLOI INSTRUCCIONES ISTRUZIONI PER L’USO 說明書 NA-iTTL 日本語 10~17 ENGLISH 18~26 DEUTSCH 27~34 FRANÇAIS 35~42 ESPAÑOL 43~50 ITALIANO 51~57 中 文...
- Seite 25 DEUTSCH Vielen Dank, dass Sie sich für ein Sigma Elektronik Makroblitzgerät EM-140 DG entschieden haben. Die fortschrittlichen Funktionen des Blitzgerätes ermöglichen es Ihnen, die Makrofotografie unbeschwert zu genießen und Ihre fotografischen Vorstellungen umzusetzen. Abhängig von dem jeweiligen Kameramodell das eingesetzt wird, können Funktionen und Handhabung differieren. Um ein Maximum an Leistung und Bedienungskomfort mit Ihrem Blitzgerät zu erzielen, lesen Sie sich daher bitte diese Gebrauchsanleitung...

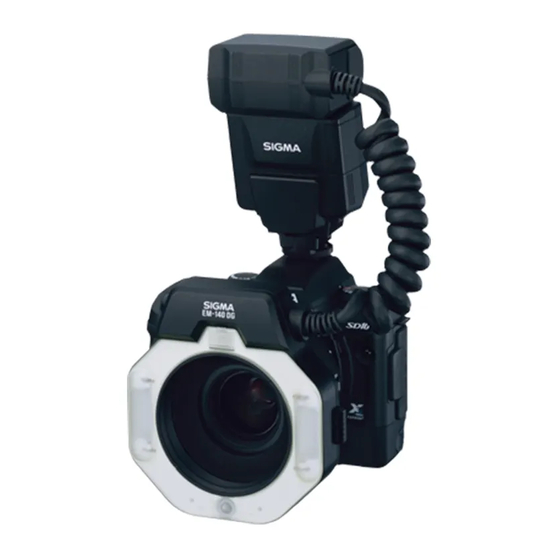

- Seite 26 Beschreibung der Teile Blitzeinheit 1.Linke Blitzröhre 2.Rechte Blitzröhre 3. AF Hilfslicht 4.Entriegelungsklemmen 5.Makroblitzadapter Steuereinheit 6.LCD Feld 7.Batteriefachdeckel 8.Klemmrad 9.Aufsteckfuß 10.MODE Taste 11.SEL Wahltaste 12. + Steigerungstaste 13. - Reduzierungstaste 14.LAMP Taste 15.TEST Taste 16.LIGHT Taste 17.Bereitschaftslampe 18.Hauptschalter Verwendbarkeit von Objektiven Obwohl dieses Blitzgerät speziell für Makroobjektive konzipiert wurde (Makro 50mm F2,8 EX DG, Makro 105mm F2,8 EX DG, etc.) kann es auch an anderen Objektivtypen verwendet werden.
- Seite 27 Einlegen der Batterien 1. Vergewissern Sie sich, dass der Hauptschalter auf OFF steht und öffnen Sie den Batteriefachdeckel durch Schieben in Pfeilrichtung und klappen Sie ihn nach oben. 2. Setzen Sie vier Mignonzellen Typ „AA“ entsprechend der Markierung der Polung (+ und -) in das Batteriefach ein.
- Seite 28 AF Hilfslicht Wenn die LAMP Taste an der Steuereinheit betätigt wird, leuchtet für 20 Sekunden das AF Hilfslicht. Hierdurch es bei schlechten Lichtverhältnissen möglich, die Fokussierung vorzunehmen. Diese Funktion ist besonders hilfreich, wenn der AF keine korrekten Ergebnisse liefert und die manuelle Scharfstellung nur schwierig möglich ist.
- Seite 29 Tabelle A Belichtungs Kamera Objektiv Typ Messcharakteristik TTL Betriebsart Bemerkungen -methode Objektive vom Alle 3D-Multi-Sensor-A Alle Methoden D-Typ Betriebsarten ufhellblitz Alle Betriebsarten können auf normale TTL-Blitzautomatik umgeschaltet werden. Ist bei AF-Objektive außer Alle Multi-Sensor-Aufhe F100 Alle Methoden einer F5, F100 oder F80 die Spotmessung D-Typ Betriebsarten llblitz...
- Seite 30 Manueller Blitzbetrieb Die manuelle Blitzsteuerung erlaubt die gezielte Einstellung der gewünschten Blitzleistung. Der Einsatz der manuellen Blitzsteuerung erfordert einige Erfahrung. Wir empfehlen den Einsatz der automatischen Blitzsteuerung. Wenn Sie die manuelle Betriebsart einsetzen möchten, fertigen Sie bitte zunächst einige Testaufnahmen an.
- Seite 31 Absichtliche Belichtungskorrektur der Blitzleistung des EM-140 DG NA-iTTL und des Hintergrundes Diese Funktion steht an allen Kameras außer der F3, FM10, FM2 neu und FE10 zur Verfügung. Benutzen Sie die Korrektureinstellung Ihrer Kamera. Hierdurch wird automatisch eine ausgewogene Belichtung von Hauptmotiv und Hintergrund erreicht (siehe Bedienungsanleitung Ihrer Kamera). Absichtliche Belichtungskorrektur mit manueller Steuerung In der manuellen Betriebsart können Sie an der Kamera eine andere Blende als am EF-500 DG SUPER NA-iTTL einstellen, oder Sie ändern die Blitzleistung.
- Seite 32 (Nur D70, F6) Sie können dieses Blitzgerät in der kabellosen Blitzlichtfotografie als Master einsetzen und damit einen SIGMA EF-500 DG SUPER NA-iTTL als Slave Blitz auslösen. In dieser Bedienungsanleitung wird das Blitzgerät, welches mit der Kamera verbunden ist, als „Master“ bezeichnet und das entsprechend platzierte fernausgelöste Gerät als „Slave“.
- Seite 33 Einstellungen an der Master Einheit 3. Drücken Sie die MODE Taste und wählen Sie das Symbol. 4. Drücken und Halten Sie die SEL Taste für mehr als 2 Sekunden, sodass die Modus Anzeige zu blinken beginnt. 5. Drücken Sie die MODE Taste und wählen Sie MULTI. 6.
- Seite 69 [表1] [Table1] [Tabelle1] [Tabla1] [Tablla1] [Tabel1] [T ableau1 ] [C uadro1 ] ガイドナンバー/ GN / NG （ISO100・m） 2灯 / 2 tubes 1灯 / 1 tube 14.0 14.0 10.0 10.0 1/16 1/32 1/64 [表2] [Table2] [Tabelle2] [Tabla2] [Tablla2] [Tabel2] [Tableau2] [Cuadro2] ガイドナンバー/ GN / NG （ISO100・m）...
- Seite 70 DANSK CE-mærket er i overensstemmelse med de gældende regler i EU. SIGMA (Deutschland) GmbH Carl-Zeiss-Str. 10/2, D-63322 Rödermark, F.R.GERMANY Verkauf : 0 60 74-8 65 16 55 Service : 0 60 74-8 65 16 66 Fax : 0 60 74-8 65 16 77 EF-500 SUPER NA 01 版...
