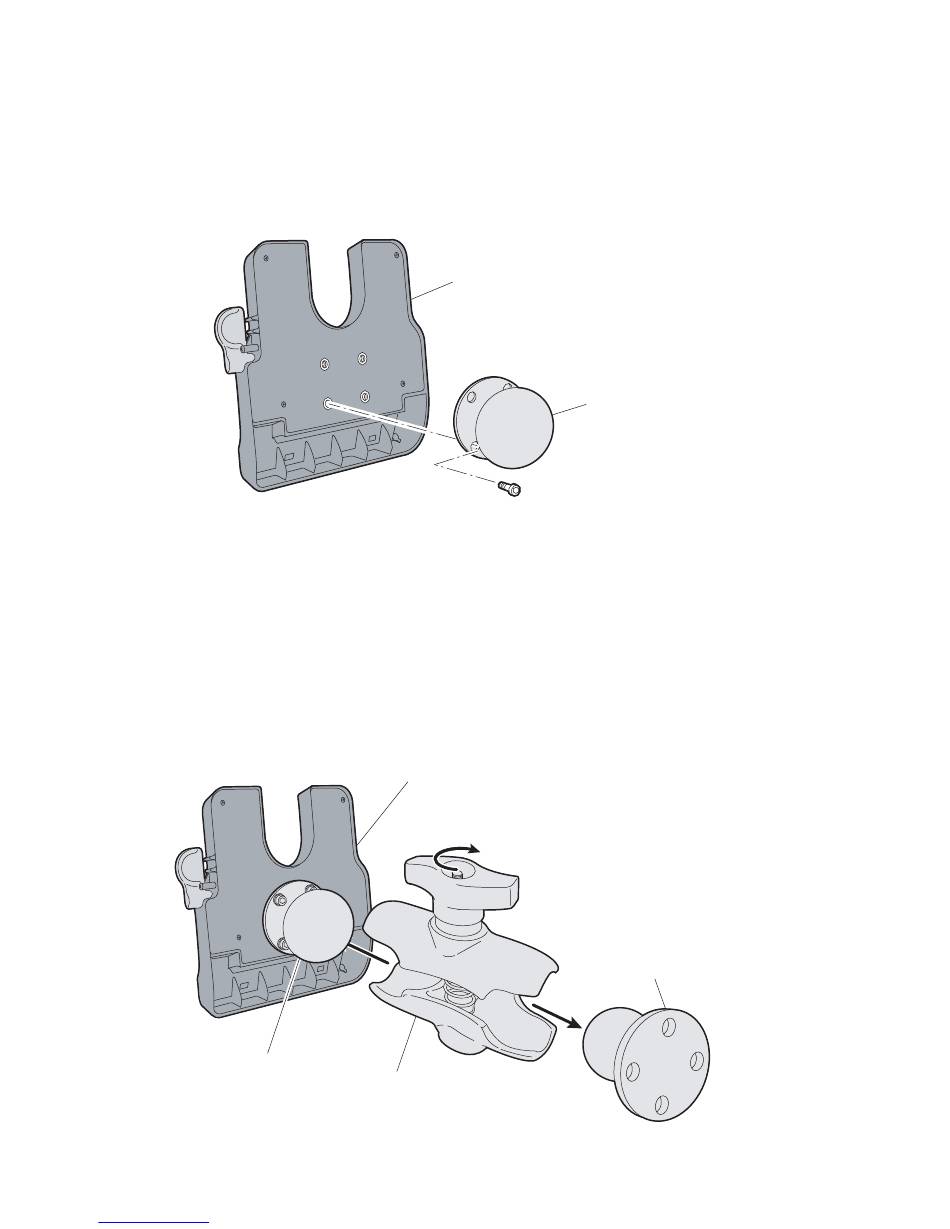

Einbau des Fahrzeugträgers
1 Den RAM-Trägersockel mit den vier Halbrundkopf-
2 Den RAM-Fahrzeugsockel mit den vier 6,3 mm-Flachkopf-
3 Den Fahrzeugträger am RAM-Fahrzeugsockel befestigen,
16
Downloaded from www.Manualslib.com
Sechskantschrauben und dem Schraubenschlüssel am
Fahrzeugträger befestigen.
Sechskantschrauben und Muttern am Fahrzeug befestigen.
indem der Montagearm über die beiden Sockel gesetzt und
anschließend der Arm festgezogen wird.
Fahrzeugträger
Trägersockel
Montagearm
manuals search engine
Fahrzeugträger
Sechskantschrauben (4)
Trägersockel
Fahrzeugsockel
