7-CHANNEL 2 X 150W MIXING AMPLIFIER

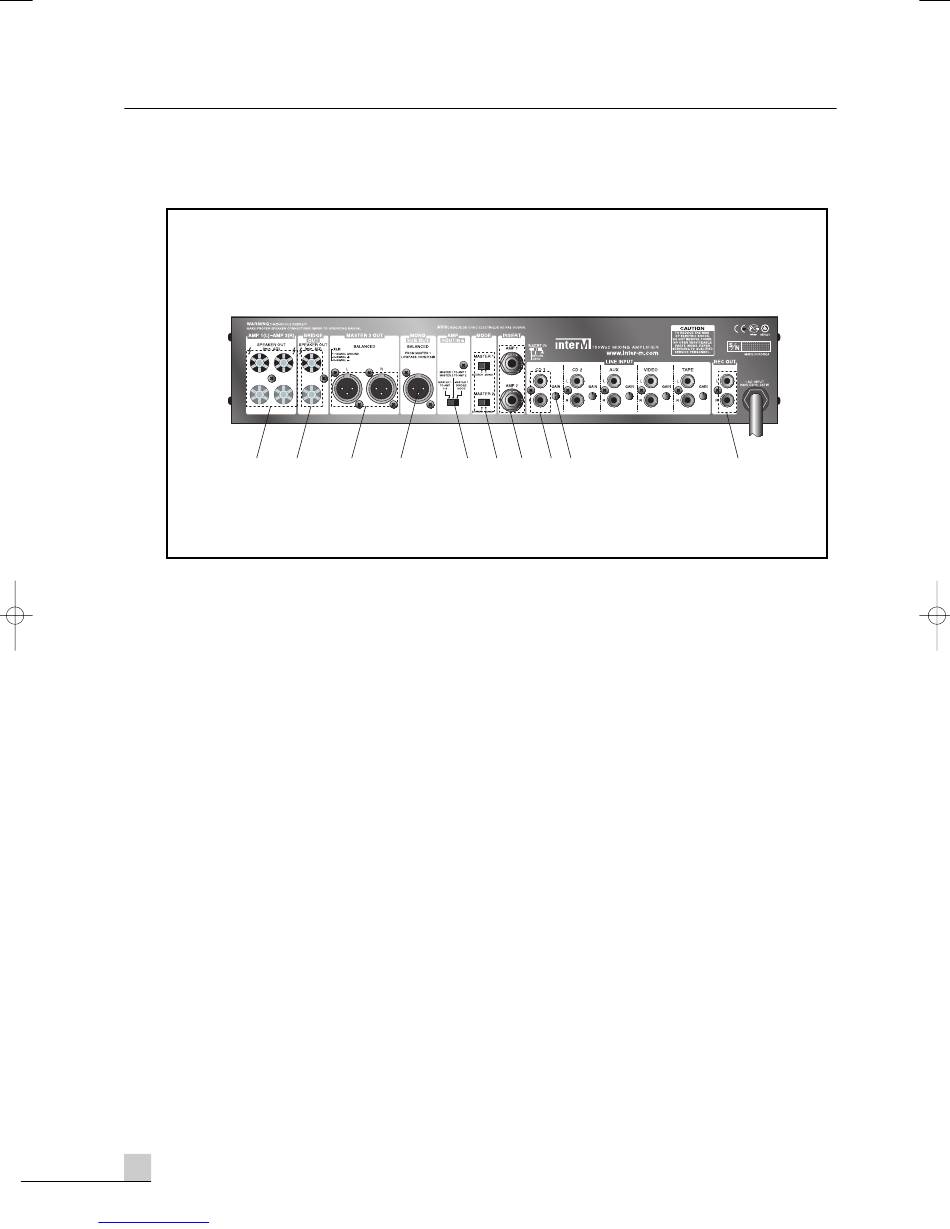

Rückseite
Rückseite
18. STEREO-LAUTSPRECHERAUSGANG
19. BRIDGE-LAUTSPRECHERAUSGANG
20. MASTER 2 AUSGANG
21. MONO SUB OUT AUSGANG
22. SCHALTER FÜR EMI-300 BETRIEBSARTEN
22
EMI-300
Downloaded from
www.Manualslib.com
18
19
20
Die Lautsprecherimpedanz pro Kanal darf 4 Ohm nicht unterschreiten (s. Seite 25 und 26).
Dieser monophone Ausgang ist für die Bridge-Betriebsart vorbehalten (s. Seite 24).
Die Lautsprecherimpedanz darf 8 Ohm nicht unterschreiten (s. Seite 25 und 26).
Symmetrischer XLR-Ausgang mit folgender Pinbelegung:
1 = Masse
2 = Signal +
3 = Signal -
Dieser Ausgang dient zum Anschluss von weiteren Endstufen Sie können die Laustärke dieses
Ausganges mit dem Master 2 Lautstärkeregler einstellen.
Dieser symmetrische XLR-Ausgang liefert ständig eine monophone Version des Gesamtsignales mit
zusätzlicher 100 Hz/12 dB Tiefpass-Filterung. An diesen Ausgang können Endstufen für zusätzliche
Tieftonlautsprecher (Subwoofer) angeschlossen werden. Die Lautstärke dieses Ausganges ist von der
Stellung des Master 1 Reglers abhängig.
Mit diesem Schalter wird der EMI-300 zwischen den Betriebsarten Stereo, Mono und Bridge umgeschel-
tet. Beachten sie beim Umschalten unbedingt die Hinweise auf den Seiten 24, 25 und 26.
manuals search engine
21
22
23 24 25
26
MODEL NO. EMI-300
27
