2.5

MODELLE

Die Automation ist nur für 2 Flügel verfügbar.
Automatisierung mit 2 Türflügeln (Abb.2), mit der ein Türflügelpaar simultan in entgegengesetzte Richtungen laufen
kann.
@
Um die Sicherheitsvorschriften einzuhalten, muss der Verlauf des Türflügels VPA kleiner als das lichte Maß VL der
Öffnung sein. Der Verlauf des Türflügels VPA stimmt mit dem lichten Maß der Öffnung VL überein, wenn der Pfosten
der Tür keine quetschenden und/oder überstehenden, schneidenden Teile besitzt.

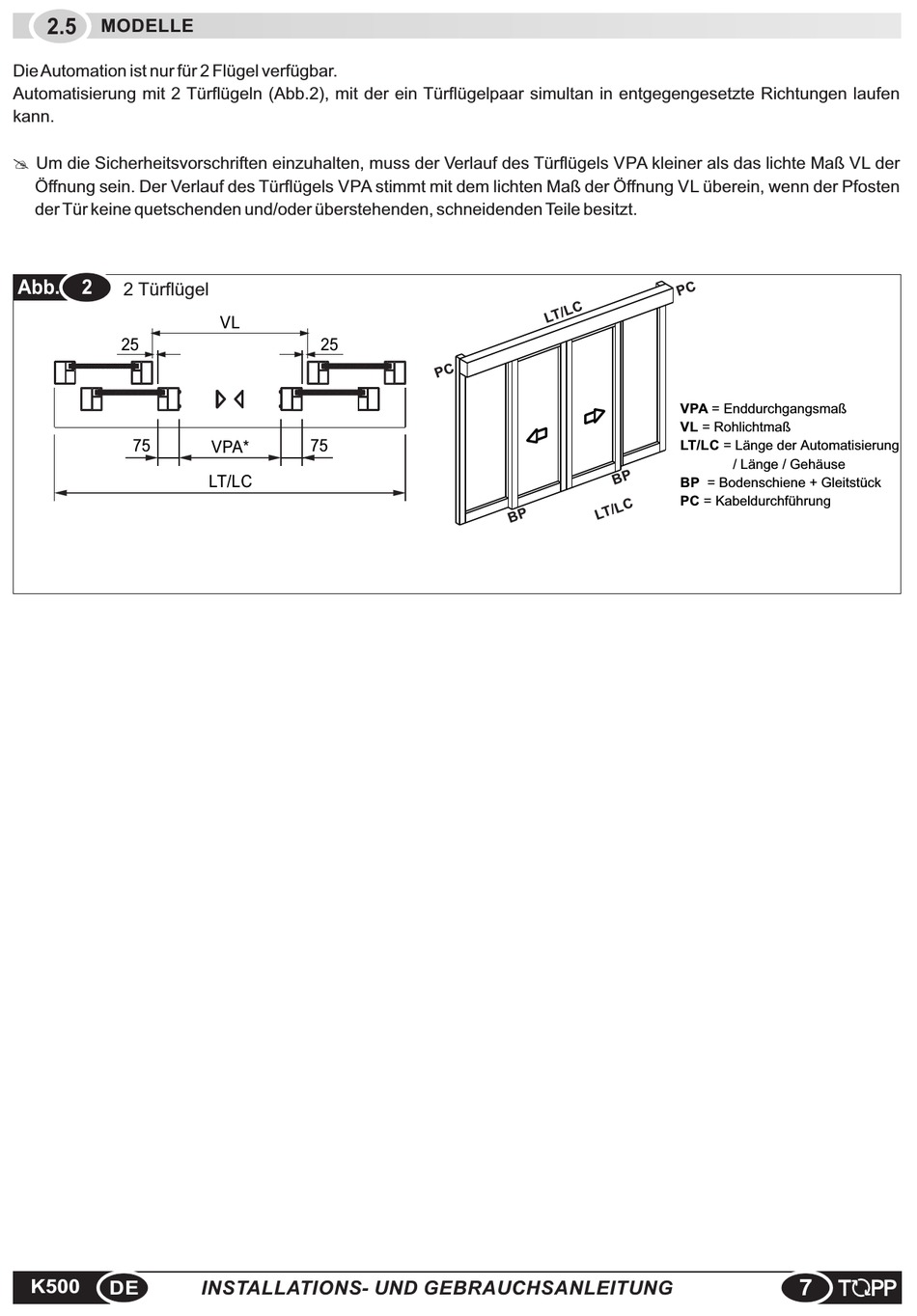

Abb. 2
2 Türflügel
25
75
K500
DE
VL
25
75
VPA*
LT/LC
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
VPA = Enddurchgangsmaß
VL = Rohlichtmaß
LT/LC = Länge der Automatisierung
/ Länge / Gehäuse
BP = Bodenschiene + Gleitstück
PC = Kabeldurchführung
